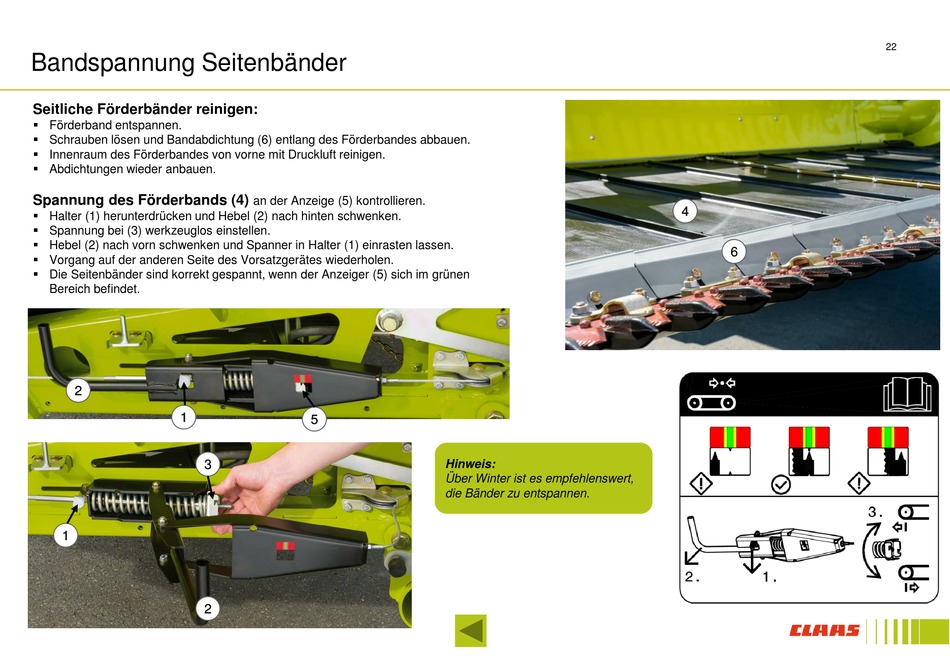

Bandspannung Seitenbänder - Claas CONVIO Bedienungsanleitung

Bandspannung Seitenbänder
Seitliche Förderbänder reinigen:
 Förderband entspannen.
 Schrauben lösen und Bandabdichtung (6) entlang des Förderbandes abbauen.
 Innenraum des Förderbandes von vorne mit Druckluft reinigen.
 Abdichtungen wieder anbauen.
Spannung des Förderbands (4)
 Halter (1) herunterdrücken und Hebel (2) nach hinten schwenken.
 Spannung bei (3) werkzeuglos einstellen.
 Hebel (2) nach vorn schwenken und Spanner in Halter (1) einrasten lassen.
 Vorgang auf der anderen Seite des Vorsatzgerätes wiederholen.
 Die Seitenbänder sind korrekt gespannt, wenn der Anzeiger (5) sich im grünen
Bereich befindet.
2
1
3
1
2
an der Anzeige (5) kontrollieren.
5
Hinweis:
Über Winter ist es empfehlenswert,
die Bänder zu entspannen.
4
6
22
