Einzugsschnecke

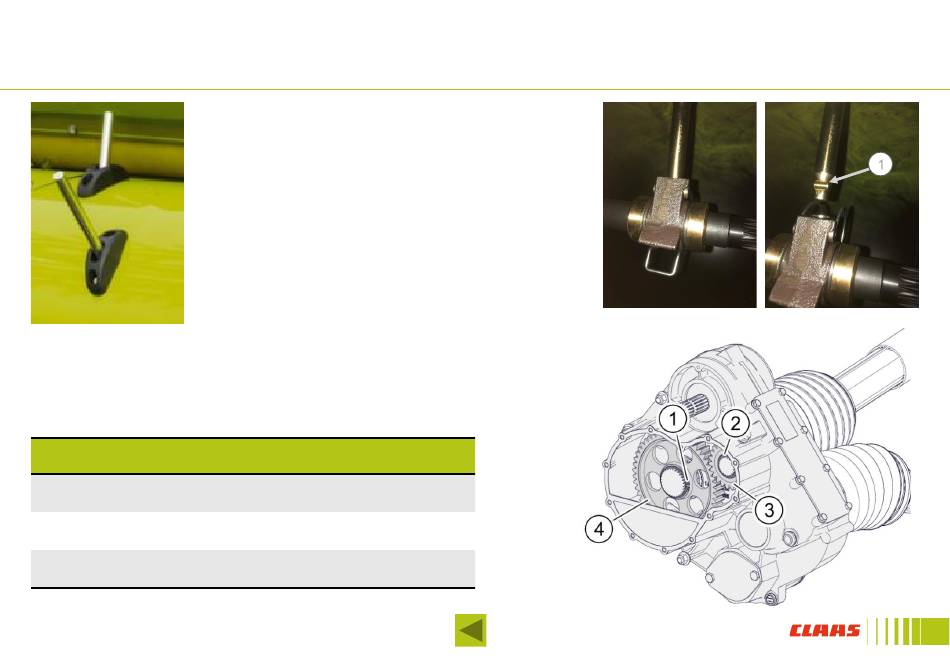

Drehzahl der Einzugsschnecke verändern:
Angetrieben wird die Einzugsschnecke über eine Gelenkwelle von der linken Seite.
Abgesichert ist der Antrieb mit einer integrierten Überlastsicherung von 2500 Nm.
Im Bedarfsfall können die Zahnradsätze laut Tabelle im Getriebe gewechselt werden.
(siehe Betriebsanleitung Seite 117)
Zahnradkombinationen
Zahnrad (2) oben = 23 Zähne
Zahnrad (4) unten = 51 Zähne
Zahnrad (2) oben = 25 Zähne
Zahnrad (4) unten = 49 Zähne
Zahnrad (2) oben = 20 Zähne
Zahnrad (4) unten = 52 Zähne
Finger der Einzugsschnecke wechseln:
Bei Beschädigungen der Einzugsfinger sollten diese
möglichst schnell gewechselt werden. Die Einzugsfinger
werden mit einer Klammer (Schnellwechselsystem)
gehalten. Beim Einstecken muss die gefräste Nut (1) in
Fahrtrichtung nach vorne zeigen.
Drehzahl der Einzugsschnecke
Standard 175 U/min
14% erhöht 200 U/min
14% verringert 150 U/min
24
1
