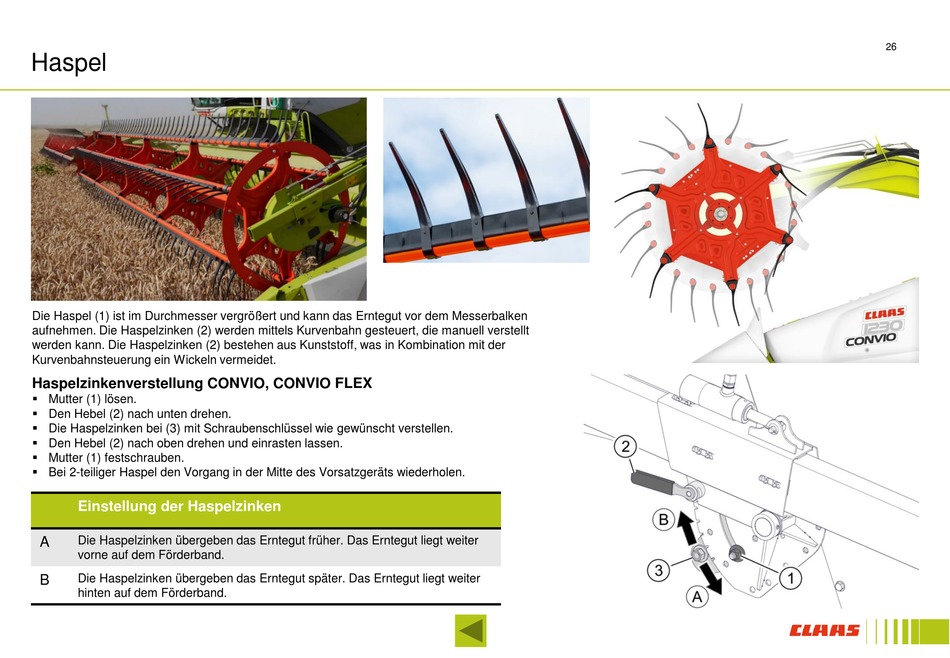

Haspel
Die Haspel (1) ist im Durchmesser vergrößert und kann das Erntegut vor dem Messerbalken
aufnehmen. Die Haspelzinken (2) werden mittels Kurvenbahn gesteuert, die manuell verstellt
werden kann. Die Haspelzinken (2) bestehen aus Kunststoff, was in Kombination mit der
Kurvenbahnsteuerung ein Wickeln vermeidet.
Haspelzinkenverstellung CONVIO, CONVIO FLEX
Mutter (1) lösen.
Den Hebel (2) nach unten drehen.
Die Haspelzinken bei (3) mit Schraubenschlüssel wie gewünscht verstellen.
Den Hebel (2) nach oben drehen und einrasten lassen.
Mutter (1) festschrauben.
Bei 2-teiliger Haspel den Vorgang in der Mitte des Vorsatzgeräts wiederholen.
Einstellung der Haspelzinken
Die Haspelzinken übergeben das Erntegut früher. Das Erntegut liegt weiter
A
vorne auf dem Förderband.
Die Haspelzinken übergeben das Erntegut später. Das Erntegut liegt weiter
B
hinten auf dem Förderband.
26
