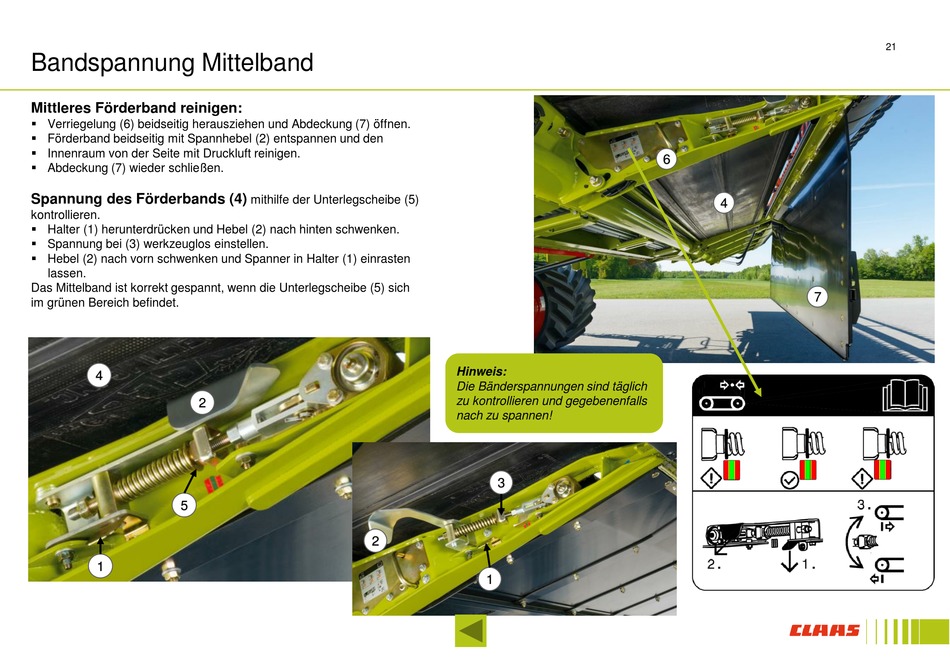

Bandspannung Mittelband

Mittleres Förderband reinigen:
 Verriegelung (6) beidseitig herausziehen und Abdeckung (7) öffnen.
 Förderband beidseitig mit Spannhebel (2) entspannen und den
 Innenraum von der Seite mit Druckluft reinigen.
 Abdeckung (7) wieder schließen.
Spannung des Förderbands (4)
kontrollieren.
 Halter (1) herunterdrücken und Hebel (2) nach hinten schwenken.
 Spannung bei (3) werkzeuglos einstellen.
 Hebel (2) nach vorn schwenken und Spanner in Halter (1) einrasten
lassen.
Das Mittelband ist korrekt gespannt, wenn die Unterlegscheibe (5) sich
im grünen Bereich befindet.
4
2
5
1
mithilfe der Unterlegscheibe (5)
2
Hinweis:
Die Bänderspannungen sind täglich
zu kontrollieren und gegebenenfalls
nach zu spannen!
3
1
6
4
7
21
