6.4.1

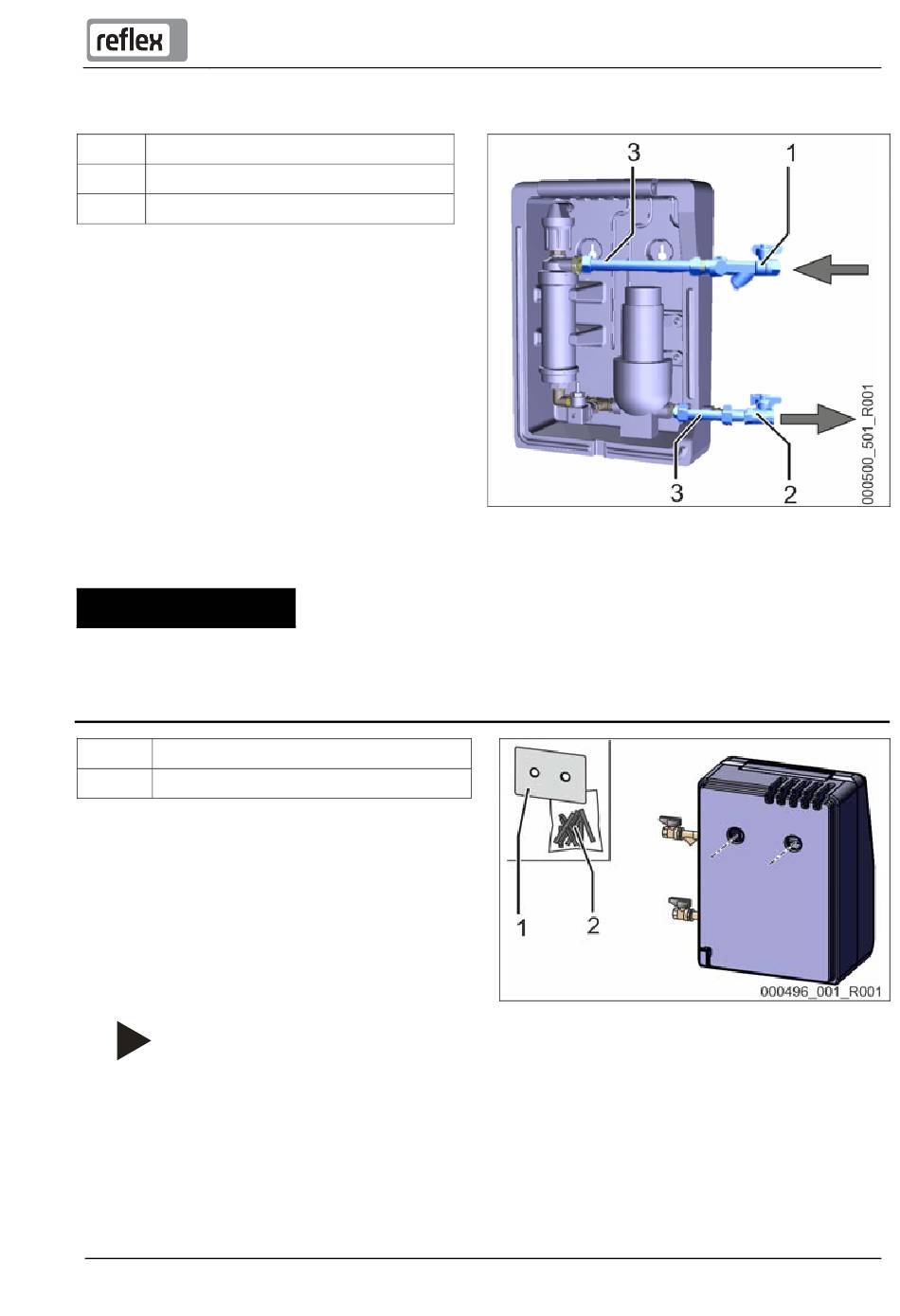

Montage der Absperrventile
1
Absperrventil mit Filtereinsatz
2
Absperrventil
3
Rohrstrecken vormontiert
Die beiden benötigten Rohrstrecken (3, blau)
sind vormontiert und im Lieferumfang
enthalten. Die Absperrventile 1 und 2 müssen
vor der Wandmontage bauseits an das Gerät
angebaut werden (Position 2).
6.4.2
Wandmontage
ACHTUNG
Sachschäden durch Schall- und Geräuschübertragung auf Gebäudeteile
•
Montieren Sie das Gerät nicht an aufgeständerten Wänden (wie z. Bsp. Rigips-Wänden etc.), die
als Resonanzkörper fungieren können.
1
Bohrschablone
2
Schraubenset
Das Gerät wird an der Wand mit Hilfe der an der
Rückseite des Gehäuses vorgesehenen
Bohrungen montiert. Die Befestigungsmittel
sind vor der Montage entsprechend der
Beschaffenheit der Wand zu überprüfen und
ggf. anzupassen.
Hinweis!
Verwenden Sie die beiliegende Bohrschablone und das Schraubenset für die
Wandmontage.
1.
Fixieren Sie die Bohrschablone mit einem Klebestreifen an der Wand.
2.
Bohren Sie die Löcher für die Aufhängung des Gerätes
3.
Entfernen Sie die Bohrschablone.
4.
Hängen Sie das Gerät auf.
Servitec Mini — 01.08.2017 - Rev. B
Montage
Deutsch — 19
