Quick Guide
VLT
Micro Drive FC 51
1
1

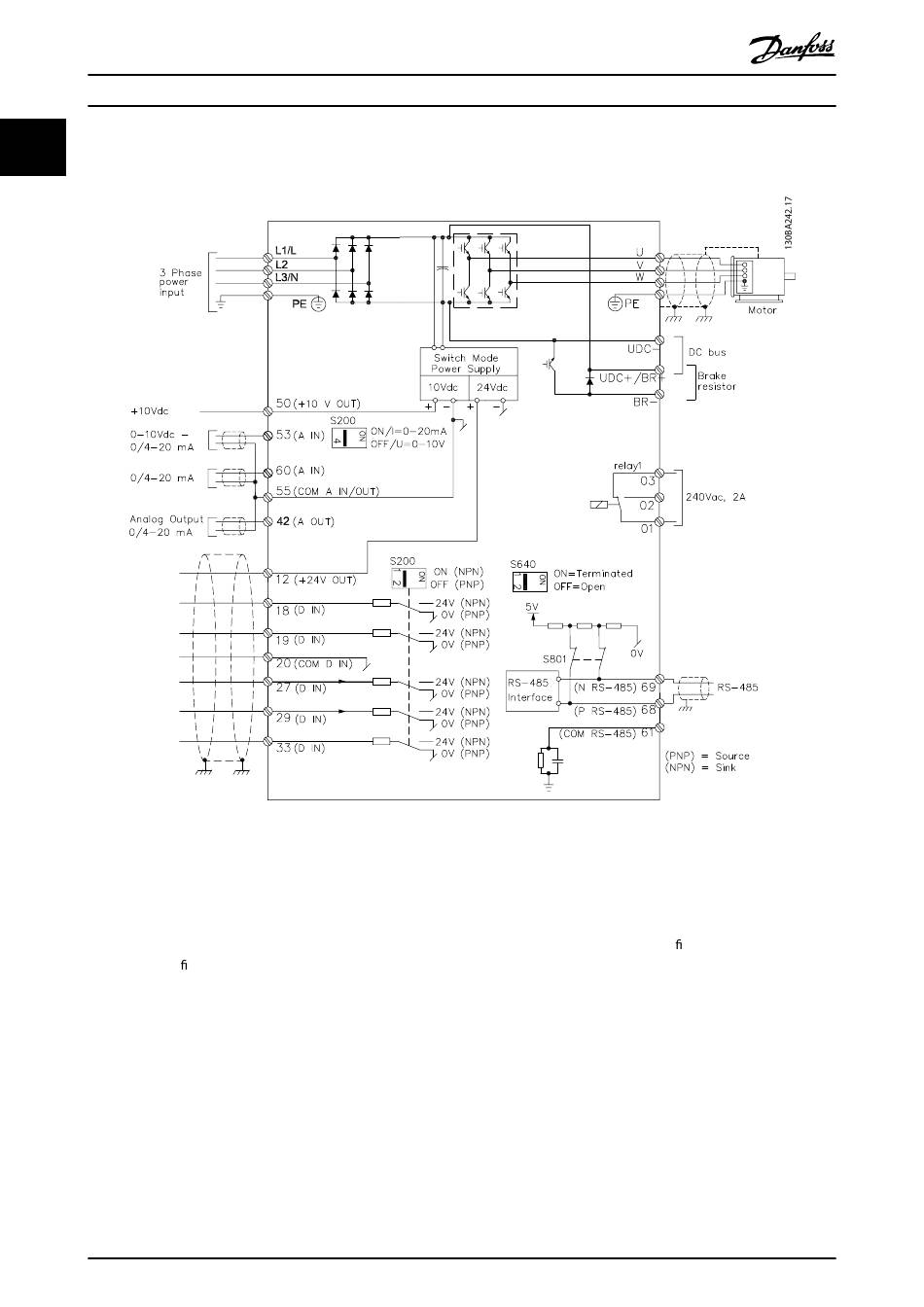

1.3.5 Power Circuit - Overview
1)
Illustration 1.6 Diagram Showing all Electrical Terminals
1) Brakes (BR+ and BR-) are not applicable for enclosure size M1.
®
For information about brake resistors, see VLT
Brake Resistor MCE 101 Design Guide.
Improved power factor and EMC performance can be achieved by installing optional Danfoss line lters.
®
Danfoss power lters can also be used for load sharing. For more information about load sharing, see VLT
FC 51 Micro Drive
Load Sharing application note.
14
Danfoss A/S © 10/2017 All rights reserved.
MG02BC4P
