Краткое руководство
6.3.6 Распределение нагрузки/тормоз
В цепи постоянного тока (цепь разделения нагрузки и
тормоза) используйте рассчитанные на высокое
напряжение изолированные разъемы Faston 6,3 мм (0,25
дюйма).
Обратитесь в Danfoss или см. Инструкции по
®
5000 и тормозу VLT
разделению нагрузки VLT
2800/5000/5000 FLUX/FCD 300 Brake.
Разделение нагрузки
Соедините клеммы -UDC и +UDC/+BR.
Тормоз
Соедините клеммы -BR и +UDC/+BR (не применимо для
размера корпуса M1).
NOTICE
Между клеммами +UDC/+BR и -UDC могут возникать
напряжения до 850 В. Защита от короткого замыкания
отсутствует.
6.4 Программирование
6.4.1 Программирование с помощью
автоматической адаптации
двигателя (ААД)
Дополнительные сведения о программировании можно
найти в Руководстве по программированию VLT
Drive FC 51.
NOTICE
С помощью программы настройки MCT-10
преобразователь частоты также может быть
запрограммирован с ПК через коммуникационный
порт RS485.
Используйте код 130B1000 для заказа программы или
загрузите ее с веб-сайта компании Danfoss:
www.danfoss.com/BusinessAreas/DrivesSolutions/software-
download
MG02BC4P
Quick Guide•Kurzanleitung•Guide rapide•Guía rápida•Guia Rápido•Краткое
руководство
Set-up
number
Parameter
number
Motor
direction
®
Menu
key
Indicator
lights

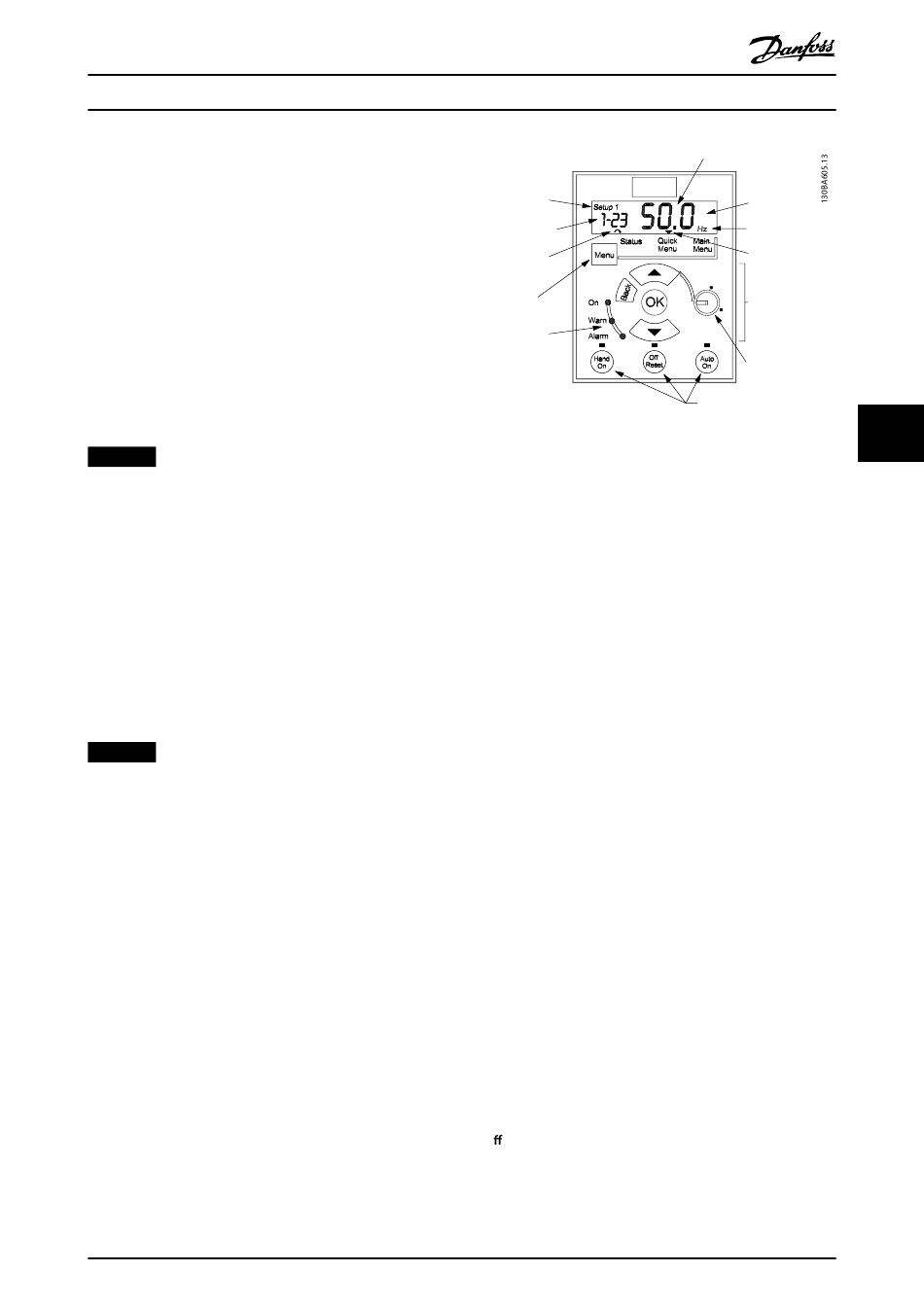

Illustration 6.7 Описание кнопок и дисплея панели LCP
С помощью кнопки [Menu] (Меню) выберите одно из
следующих меню:
Status (Состояние)
Только для вывода показаний.
Quick Menu (Быстрое меню)
Для доступа к быстрым меню 1 и 2.
Main Menu (Главное меню)
Для доступа ко всем параметрам.
Кнопки навигации
®
Micro
[Back] (Назад): позволяет возвратиться к предыдущему
шагу или уровню в структуре перемещений.
▲ ▼
[ ] [ ]: используются для перехода между группами
параметров, параметрами и в пределах параметров.
[OK]: используется для выбора параметра и принятия
изменений, внесенных в значение параметра.
При нажатии [OK] более одной секунды запускается
режим регулировки. В режиме регулировки можно
быстро отрегулировать параметры нажатием кнопок [
▼
[ ] и [OK].
Для изменения значения параметра нажимайте кнопки
▲ ▼
[ ] [ ]. Нажимайте [OK] для перехода между цифрами.
Чтобы выйти из режима регулировки, снова нажмите
[OK] более одной секунды для сохранения изменений
или нажмите [Back] (Назад) для выхода без сохранения
изменений.
Кнопки управления
Желтый световой индикатор над кнопками управления
указывает на активную кнопку.
[Hand On] (Ручной режим): используется для пуска
двигателя и позволяет управлять преобразователем
частоты с LCP.
[O /Reset] (Выкл./Сброс): двигатель останавливается. В
аварийном режиме параметры двигателя сбрасываются.
[Auto On] (Автоматический режим): позволяет
управлять преобразователем частоты через клеммы
управления или последовательную связь.
Danfoss A/S © 10/2017 All rights reserved.
Value
Numeric
display
Unit
Selected
menu
Navigation
keys
Potentiometer
(LCP 12)
Operation keys
and leds
