Montageanleitung

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau
an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch.

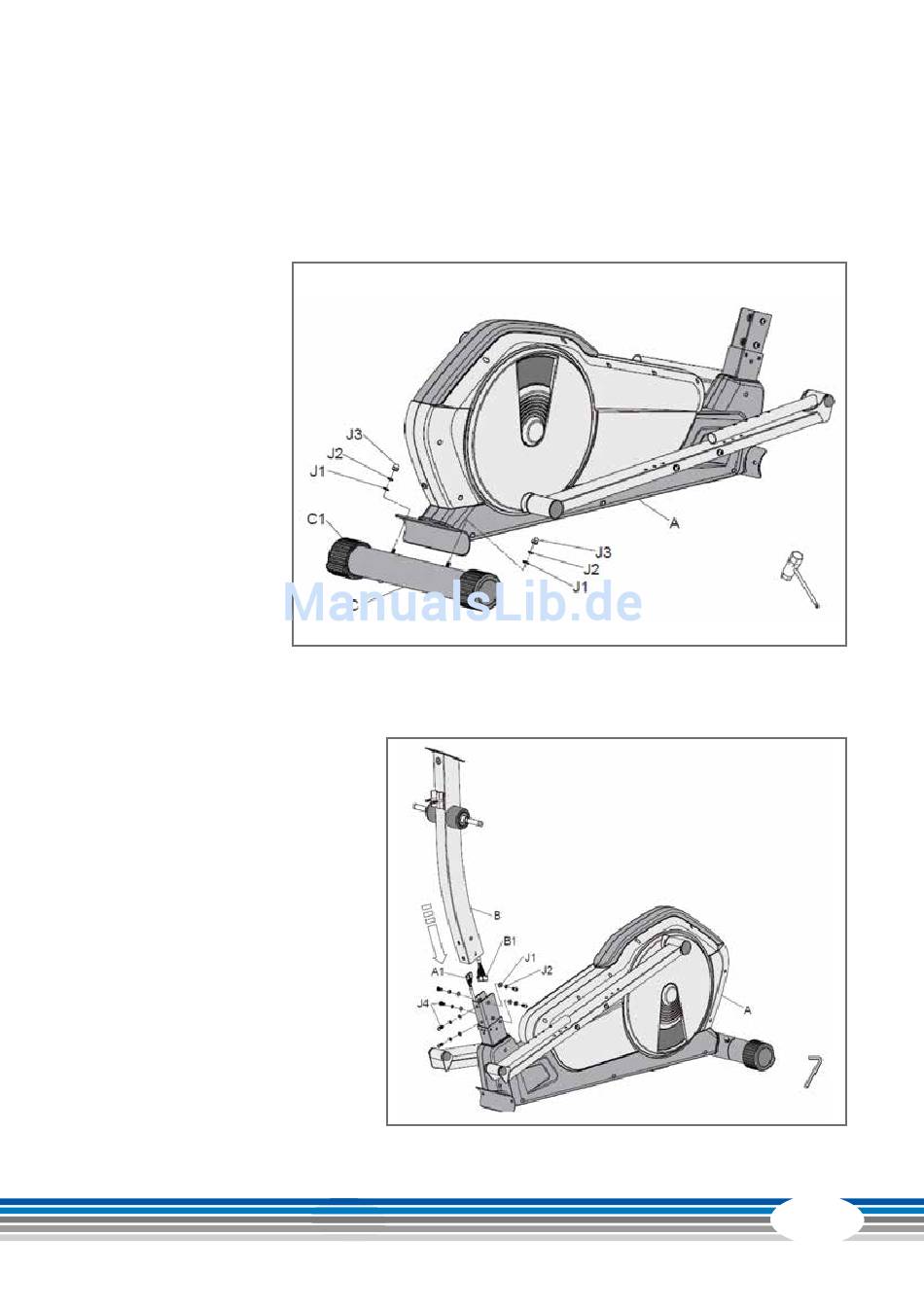

Schritt 1: Montage - hinterer Standfuß
Zuerst entfernen Sie
die Unterlegscheiben
(J1), Federscheiben
(J2) und Muttern (J3)
vom hinteren Stand-
fuß (C). Befestigen Sie
den hinteren Stand-
fuß (C) an der Halte-
rung des Rahmens
(A) mit den vorins-
tallierten Schrauben
und den zuvor gelös-
ten Unterlegscheiben
(J1), Federscheiben
(J2) und Muttern (J3).
Schritt 2: Montage - Konsolenmast
Entfernen Sie zuerst die Schrau-
ben (J4), Federscheiben (J2)
und Unterlegscheiben (J1) vom
Rahmen (A). Verbinden Sie dann
das Sensorenkabel (A1) mit dem
Sensorenkabel (B1). Montieren
Sie den Konsolenmast (B) am
Rahmen (A) mit Schrauben (J4),
Federscheiben (J2) und Unter-
legscheiben (J1).
Hinweis: Achten Sie beim Zu-
sammenschieben der Teile dar-
auf, dass die Kabel nicht einge-
klemmt werden.
