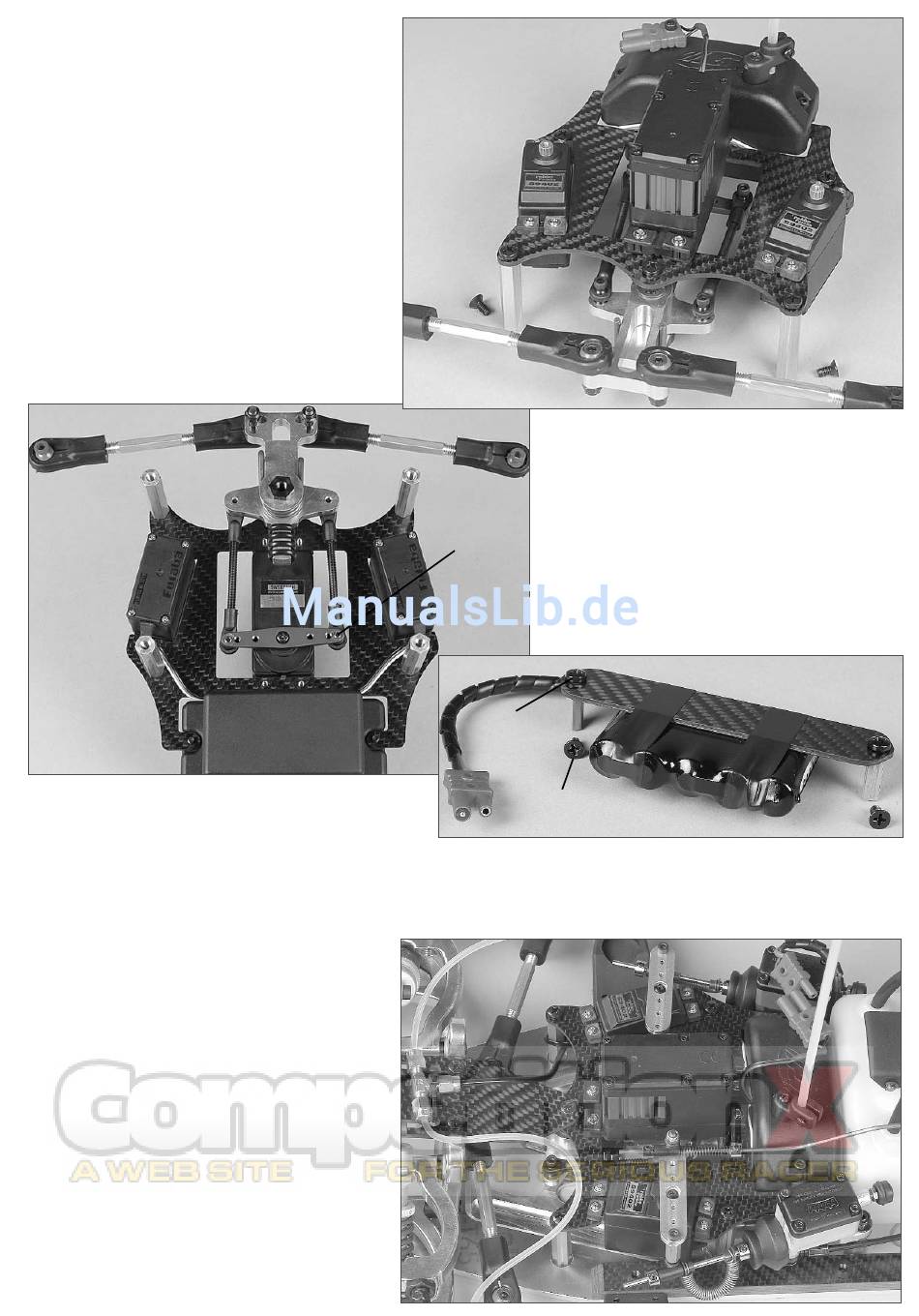

1. Stehbolzen für CFK-RC-Platte 04 mit M4x8 Schrauben
nach Abb. an der CFK-RC-Platte befestigen.
2. Je nach verwendeten Servo-Typen die Befestigungs-
bohrungen bohren und Servos nach Abb. auf der CFK-
RC-Platte befestigen.
3. Bohrung im Deckel der Empfängerbox aufbohren und
Antennenhalter mit Antennenrohr befestigen. Empfänger
und Servos sowie Akku-Kabel oder Schalter anschließen
und in der Empfängerbox verstauen.
Tipp: Empfänger sollte durch Auslegen der Empfängerbox
mit Schaumstoff vor Erschütterungen geschützt werden.
Position 21
Teile für Pos. 21
in Beutel K
Stehbolzen mit M4x8 Schrauben nach Abb. an der CFK-Akku-
halterstrebe befestigen und Akku mit Isolierband sichern.
Die Positionen 22-28 zeigen den EVO 04 Best.-Nr. 1010 mit einer hydraulischen Bremsanlage.
The positions 22-28 show the EVO 04 Item 1010 with a hydraulic brake system.
Zur Montage der hydraulischen Bremsanlage beiliegende
Anleitung der Bremse hinzuziehen.
1. CFK-RC-Platte und CFK-Akkuhalterstrebe nach Abb.
mit M4x8 und M4x14 Schrauben auf dem Chassis befe-
stigen.
2. Servohebel auf 3mm aufbohren und Gestängedurchfüh-
rung 2,1mm nach Abb. mit M3x18 Schraube und M3
Muttern so befestigen, dass sich die
Gestängedurchführung noch leicht bewegen lässt.
3. Gasgestänge nun nach Abb. mit Feder und Stellringen
befestigen. Am Vergaserhebel je einen Stellring innen
und außen befestigen.
Position 20
Teile für Pos. 20
in Beutel K
Empfängerbox
CFK-RC-Platte
Schraube
M4x8
Gestänge M4 auf Länge einstellen und mit M3x12
Schrauben am Alu-Servohebel befestigen.
Schraube
M3x12
Schraube
M4x8
Schraube
M4x8
Position 23
Teile für Pos. 23
in Beutel L+M
Antennenhalter
Schraube
2,9x22
Schraube
M4x8
Stehbolzen für
CFK-RC-Platte
Position 22
Teile für Pos. 22
in Beutel K
