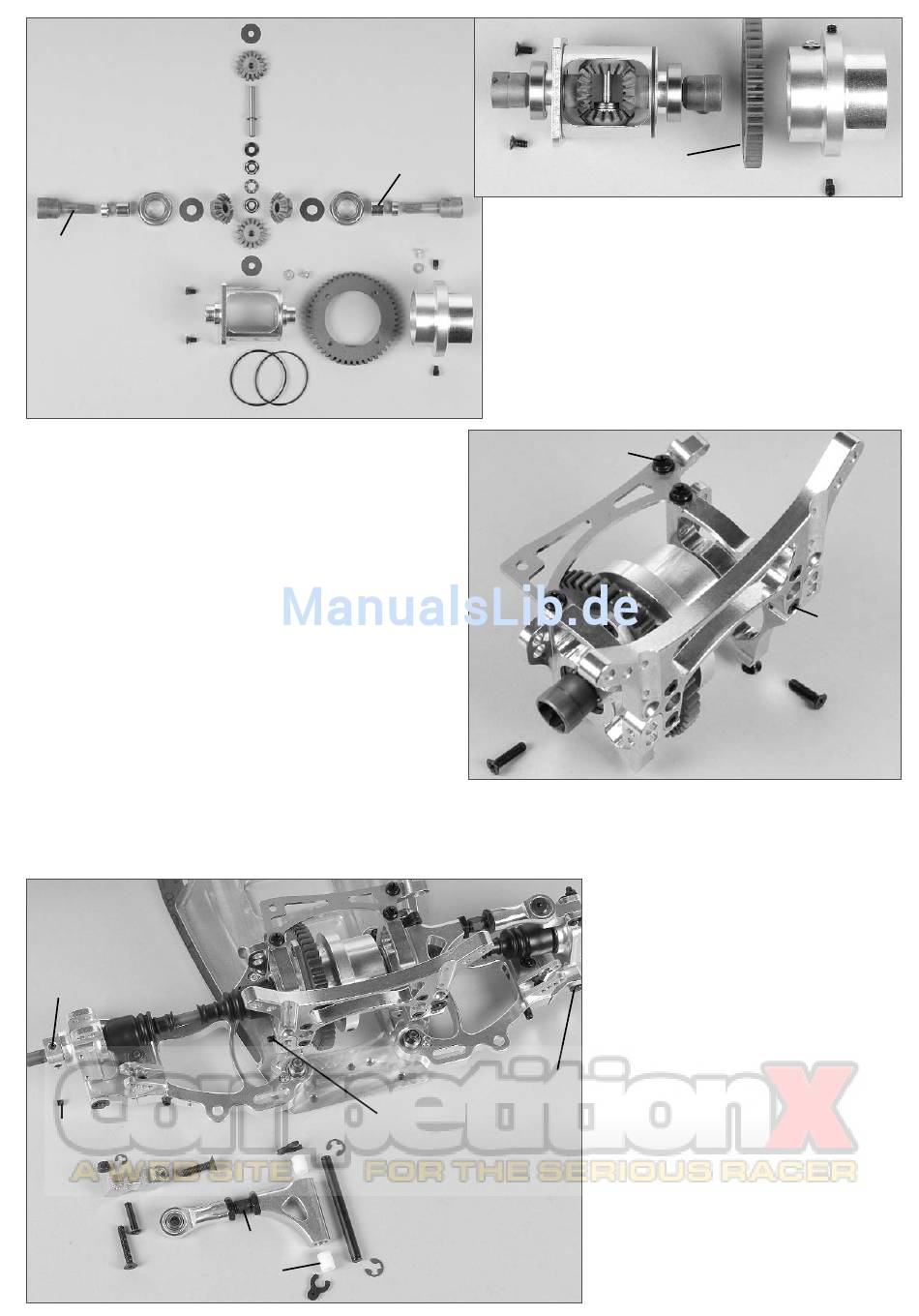

Position 3
Teile für Pos.3,4,5,6,7
in Beutel C
Differentialgetriebe
Druckscheibe
Diff.-
Kugel-Diff.-
Kegelrad A
Achse
Kugellager
einfetten
M4x8
Schraube
Alu-
Diff.Gehäuse
O-Ringe
1. Alu-Hinterachsböcke nach Pos. 5 auf das Differentialgetriebe auf-
stecken und mit der Alu-Dämpferplatte mit M4x12 Schrauben
sowie die Getriebeplatine mit M4x8 Schrauben und Ø 4,3
Scheiben montieren.
2. Abstützung Motor-Getriebeplatine mit einer M4x8 Schraube und
4,3 Scheibe nach Abb. montieren.
1. Gleitbuchsen in den Alu-Querlenker hinten oben einpressen.
2. Sechskantmutter L/R auf die Einstellschraube 39mm drehen. Diese
in den Alu-Querlenker drehen und das Alu-Kugelgelenk aufdrehen.
3. Alu-Querlenker nach Abb. mit dem Querlenkerstift montieren und
mit Ø 5 Sicherungsscheiben befestigen.
4. Das Spiel am oberen Querlenker mit Einstellclipsen ausdistanzieren
und Querlenkerstifte mit Gewindestift M4x4 klemmen.
Position 6
Hinterachse
Kugel-
Gewindestift
antriebswelle
M5x5
Schutzbalg
Kugelan-
triebsachse
Gewindestift
Sicherungs-
M3x3
Schraube
scheibe 3,2
M5x20
Mutter M4
Achsschenkelstift
Alu-
Kugelgelenk
Schraube
M4x25
Passscheibe 5x17x0,1
Diff.-Kegelrad B
Kegelradachse
Axial-Kugellager
Passscheibe
8x20x0,1
M3x8
Schraube
Scheibe
M3x8
Stahl-Zahn-
rad groß 48Z.
Gewindestift
M4x4
Muttern R/L
Querlenker-
stift 6x65mm
Einstellschrau-
be 39mm
Gleitbuchsen
Einstellclipse
Position 4
M4x8
Nadellager
Schraube
1. Alu-Differentialgetriebe laut Montageanl Pos. 3 und 4 montieren.
2. Kugel-Diff.-Achse vor der Montage etwas einfetten.
3. Nach der Montage an den Kugel-Diff.-Achsen drehen. Diff.-
Achsen und Zahnräder müssen sich leicht drehen lassen.
4. Stahl-Zahnrad groß mit M4x8 Schrauben am Alu-Differential-
getriebe befestigen. Schraube M4x8 erst dann anziehen, wenn
die Alu-Hülse aufgesteckt wurde.
Gewinde-
stift M5x8
Position 5
Hinterachse
Getriebeplatine
Sicherungs-
scheibe 5
Querlenker-
stift 6x65mm
Teile für Pos. 3,4,5,6,7
in Beutel C
Sicherungs-
scheibe 5
O-Ring klein
O-Ring groß
Flache Seite
Abstützung Motor-
Schrauben
Getriebeplatine
M4x8
Scheibe Ø 4,3
Alu-Dämpfer-
platine
Alu-Hinter-
achsbock
1. Kugel-Antriebsachse in die mit Kugellagern be-
stückten Achsschenkel stecken und Felgen-
Vier-kantmitnehmer mit dem Absatz zum Lager
zeigend mit M5x5 Gewindestiften befestigen.
2. Kugel-Antriebsset nach beiliegender Anleitung
montieren.
3. Alu-Achsschenkel und Querlenkerstift nach Abb.
einbauen und mit M3x4 Gewindestiften und Ø 5
Sicherungsscheiben befestigen.
4. Die Distanzscheiben aus Kunststoff in die runde
Aussparung der Kugelantriebsachse und Kugel-
Diff.-Achse eindrücken. Schutzbalg nach Abb.
montieren.
5. Kugeln einfetten und in die Kugelantriebswelle
einlegen. Kugelantrieb nach beiliegender
Anleitung montieren.
Gewindestift
M5x8
M4x12
Schraube
M4x16
Schraube
