Bild/ Position 7
Position 39
Position 40
Teile für Pos. 35,35a
in Beutel O

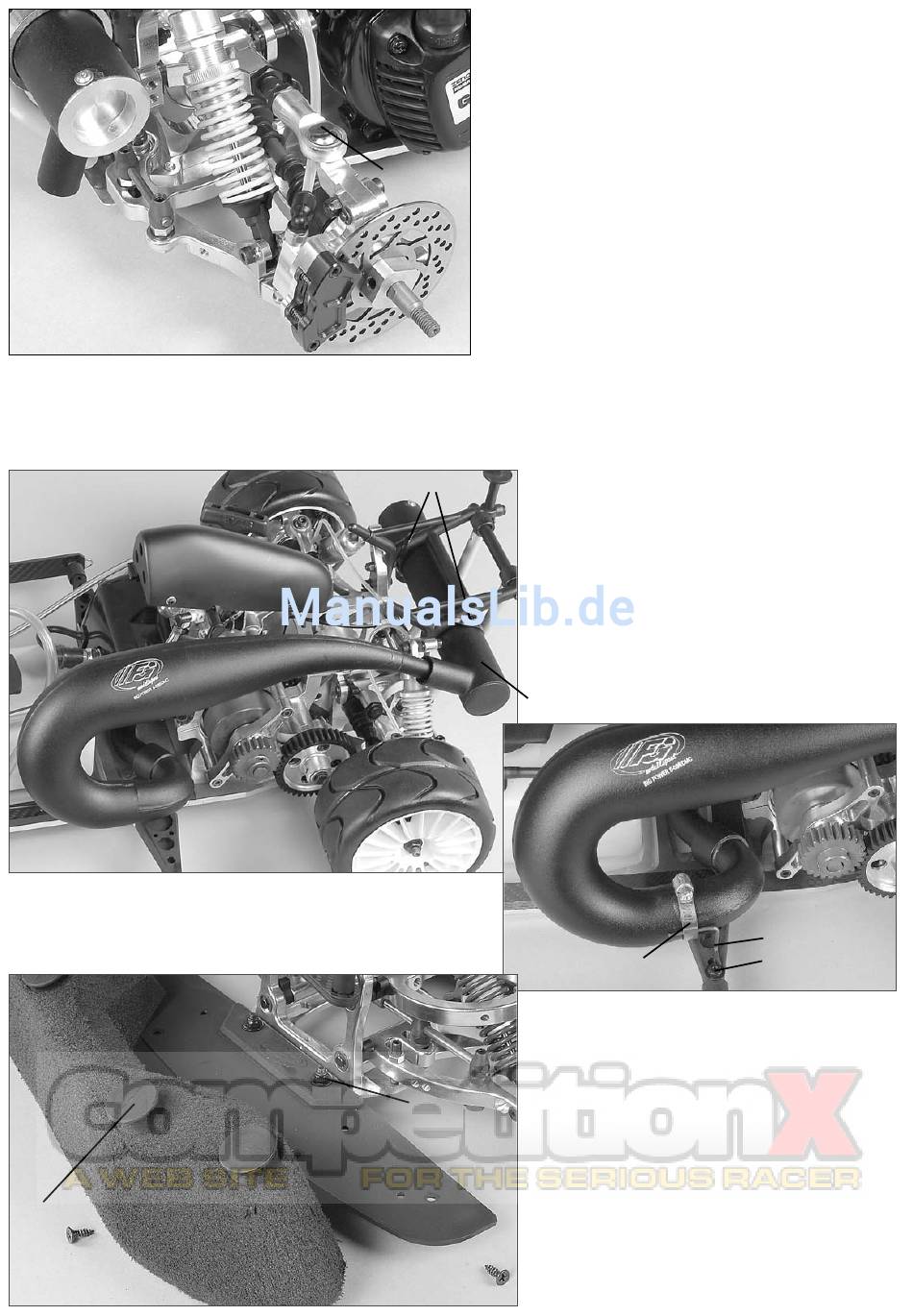

Den Resonanzschalldämpfer auf den Krümmer schieben und mit dem
Befestigungsmaterial nach Abb. montieren.
Befestigungs-
bolzen
4,2x13
Position 41
Teile für Pos. 36
in Beutel P
1. Achsschenkel hinten mit Achsschenkelverlängerung nach
Abbildung montieren.
2. Die Bremsleitungen so verlegen, dass diese beim Einfedern
des Chassis nicht abgeknickt bzw. gequetscht werden .
Schraube
M5x20
Kabelbinder
Mutter M4
Scheibe Ø 4,3
Schraube
M4x16
Kunststofframmer
Schraube
Schaumstoff
4,2x13
1. Zwei O-Ringe in das Big-Power Resonanzschalldämpfer
Plug-System montieren und den schwarzen Silikon-
schlauch auf das dünne Ende des Resonanzschall-
dämpfers stecken.
2. Endschalldämpfer auf den Resonanzschalldämpfer
schieben.
Tipp: Etwas Bremsenreiniger oder Waschbenzin auf den
Silikonschlauch geben, um den Endschalldämpfer einfacher
montieren zu können.
Endschall-
dämpfer
Schlauchschelle
1. Kunststofframmer mit M4x16 Schrauben, M4 Muttern
und Ø 4,3 Scheiben nach Abb. am Chassis befestigen.
2. Schaumstoff je nach Karosserietyp nach Schablone
zuschneiden.
3. Befestigungsbolzen in den Schaumstoff stecken und mit
4,2x13 Schrauben am Kunststofframmer befestigen.
Position 40a
Befestigungsdraht
Schraube 4,2x13
Scheibe Ø 4,3
