Position 12
Schraube
M5x14
Tank
Schraube M4x6
zur Tankmontage

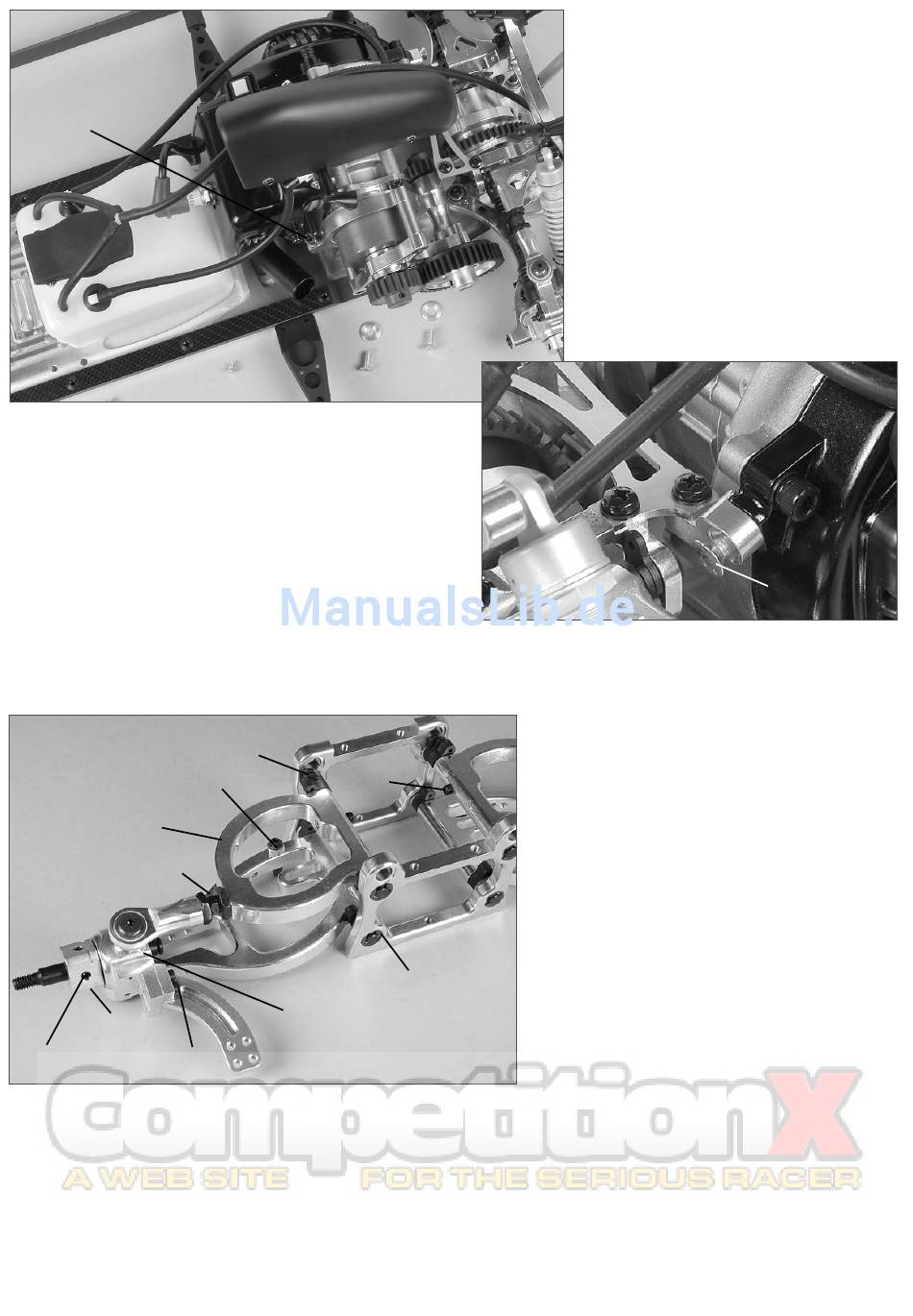

1. Vormontierten Motor und Getriebeeinheit nach Abb. ins Chassis montie-
ren und mit M5x14 Schrauben sowie Motorbefestigungsscheiben befe-
stigen. Vor dem Festziehen der Schrauben sollte das Zahnflankenspiel
zwischen Stahl-Zahnrad groß 48Z. und Stahl-Zahnrad 16Z. eingestellt
werden.
Tipp: Einen Streifen Papier zwischen die Zahnräder legen, dann die
Zahnräder gegeneinanderdrücken und diese 1/2 Umdrehung durchdrehen.
Dann können die M5x14 Schrauben festgezogen werden. Papier entfernen
und Getriebe durchdrehen, auf leichten Lauf kontrollieren.
2. M5x14 Schraube am Alu-Getriebeflansch festziehen.
Position 13
Teile für Pos.13,14
in Beutel H
Gewindestift
M5x25
Alu-Querlenker
vorne oben
Einstellschr.
32mm
R/L-Sechs-
Alu-
kantmutter
Kugelgelenk
Schraube
M5x20
Felgen-Vierkant-
mitnehmer 14mm
Gewindestift
Schraube
M5x5
M3x10
Die so vormontierten Alu-Querlenker nach Abb. montieren und mit Einstellclipsen
und ggf. Passscheiben ausdistanzieren. Bei den oberen Querlenkern muss die
große Fase nach unten zeigen. Die Querlenkerstifte mit Sicherungsscheiben 5mm
sichern.
Die so vormontierten Achsschenkel nach Abb. mit M5x20 Senkschraube befesti-
gen.
Schraube
M5x14
Vorderachsbock A
Passscheibe
Ø 6x12x0,5
Einstellclipse
Gewindestift
M5 Mutter
M5x5
Alu-Querlenker
vorne unten
Alu-Achsschenkel
deachsiert
Alu-Lenkhebel
Motorbefesti-
gungsscheibe
Position 12a
1. Gleitbuchsen nach Abb. von der Innenseite der Vorder-
achsböcke A und B mit dem Bund nach innen zeigend in
die gewünschte Bohrungen einpressen.
2. Die eingepressten Kugelbüchsen in den Querlenkern mit
M3x6 Linsen-Flanschkopfschrauben sichern. Die M5x25
Gewindestifte und M5 Muttern nach Abb. montieren.
3. Die R/L Sechskantmuttern auf die Einstellschrauben
32mm drehen und die Einstellschraube mit aufgedreh-
tem Alu-Kugelgelenk in den oberen Alu-Querlenker ein-
schrauben.
4. Sicherungsscheibe Ø 5 auf Achse - vorne in den zweiten
Einstich - montieren. Achse in den Alu-Achsschenkel
stecken und den Felgen-Vierkantmitnehmer 14mm mit
dem Bund zum Kugellager zeigend montieren. Mit M5x5
Vorderachsbock B
Gewindestiften befestigen.
5. Alu-Lenkhebel mit M3x10 Schrauben am Alu-Achs-
Sicherungsring
schenkel vorne nach Abb. befestigen.
1. Den Tank im Chassis mit den M4x6 Schrauben
befestigen.Diese Schrauben dürfen nur mit
mittelfestem Schraubensicherungslack gesichert
werden, um eine Beschädigung beim Lösen der
Schrauben zu vermeiden.
2. Schläuche nach Abb. am Vergaser montieren.
3. Motor mit einer M5x14 Schraube an der
Abstützung Motor-Getriebeplatine befestigen.
Abstützung Motor-
Getriebeplatte
Schraube
M5x14
