Schraube
M4x20
Spurstange
Lenkanschlag

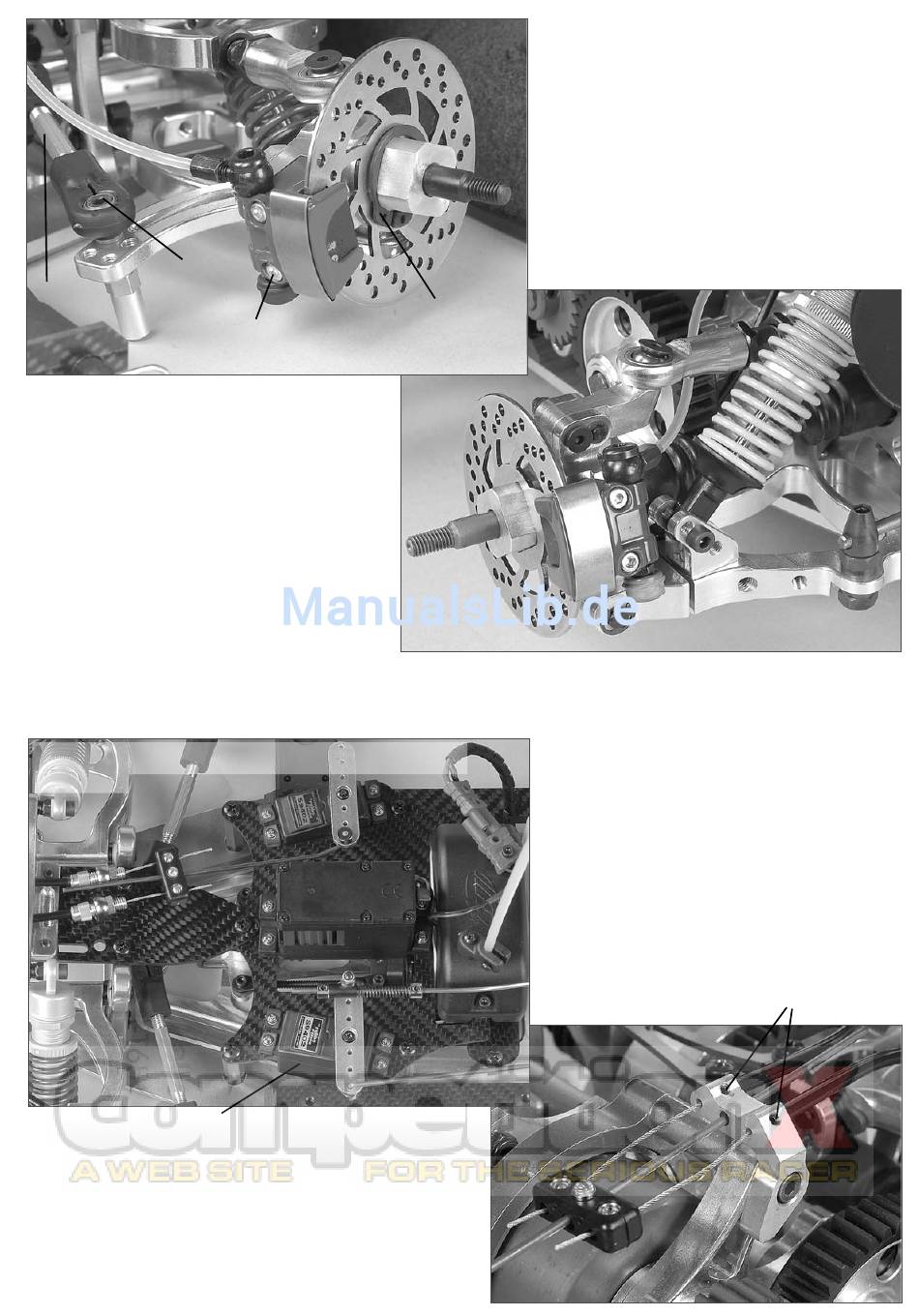

1. Die Bremssättel mit M3x30 Schrauben nach Abb. an den
Achsschenkeln befestigen.
2. Hohlschrauben leicht lösen und Bremsleitungen so ver-
legen, dass diese in großen Radien verlegt werden und
sie nicht mit sich drehenden oder heißen Teilen in
Berührung kommen können. Hohlschraube wieder fest-
schrauben. Dazu müssen gegebenenfalls die Leitungen
gekürzt und die Bremse entlüftet werden.
Die Positionen 22-34 zeigen den EVO 04 Best.-Nr. 1011 mit einer mechanischen Bremsanlage.
The positions 22-34 show the EVO 04 Item N°. 1011 with a mechanical brake system.
Position 29
Teile für Pos. 29,30,31,32,33
in Beutel L+N
Servo für die Drosselklappe (Gas) und Scheibenbremse
hinten, in Fahrtrichtung links.
Bremssattel
Schraube
M3x30
Servo für die Scheibenbremse vorne,
in Fahrtrichtung rechts.
1. Spurstange mit M4x20 Schraube und Lenkanschlag
Position 27
nach Abb. befestigen.
2. Bremsscheiben mit Sicherungsring sichern (nur an der
Vorderachse).
Bremsscheibe
Sicherungsring
Position 28
1. M4x12 Schraube an der Alu-Getriebeplatte entfernen.
Alu-Bowdenzughalter nach Abb. mit M4x20 Schraube
befestigen.
3. An den Bowdenzügen den Kunststoffmantel ca. 8mm
lang entfernen, danach die Bowdenzüge in die
Bohrungen des Bowdenzughalters drücken und mit den
Gewindestiften M3x3 sichern.
Zur Montage der mech. Bremsanlage beiliegende Anleitung
der Bremse hinzuziehen.
Position 30
Bowdenzug mit Gewindestift
M3x3 klemmen.
