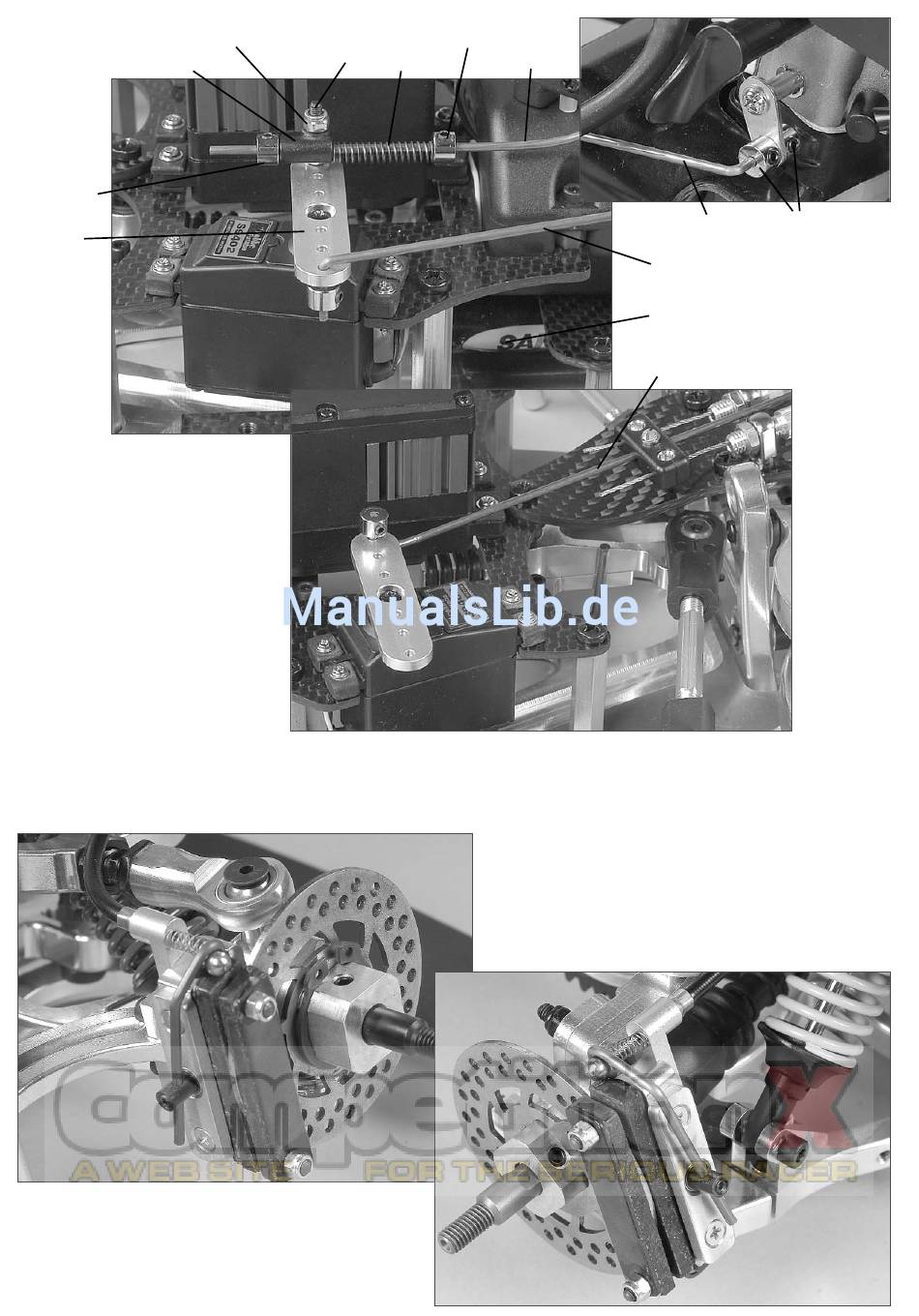

Stopp-Mutter M3
Gestängedurchführung Ø 2,1
Position 31
Stellring Ø 2,1
Servohebel
1. Servohebel auf Ø 3mm aufbohren und
Gestängedurchführung 2,1mm nach
Abb. mit M3x18 Schraube und M3
Muttern so befestigen, dass sich die
Gestängedurchführung noch leicht
bewegen lässt.
2. Gasgestänge nun nach Abb. mit Feder
und Stellringen befestigen. Am Vergaser-
hebel je einen Stellring innen und außen
befestigen.
3. Bremsgestänge nach Abb. am Servo-
hebel befestigen.
Tuning-Scheibenbremse vorne lt. beiliegender
Anleitung montieren.
Stellringe Ø 2,1
Schraube M3x18
Feder
Position 32
Stellringe Ø 2,1
Position 33
Position 34
Gasgestänge
Position 31a
Gasgestänge
Bremsgestänge
Empfängerakku
Servogestänge
Bremsgestänge nach Abb. am Servohebel
mit Stellring Ø 2,1 befestigen.
Tuning-Scheibenbremse hinten lt. beiliegender
Anleitung montieren.
Vergaser
Stellringe Ø 2,1
