Bei der Montage der CFK-Chassisversteifung rechts in
Verbindung mit der Collari-Bremse bzw. bei der Akku-
Befestigung seitlich rechts, siehe Bild Position 37.
Position 1
Teile für Pos.1
in Beutel A
Einpressmutter
CFK- Chassis-
versteifung
M4x8
Schraube
Kunststoff-
Karosseriehalter

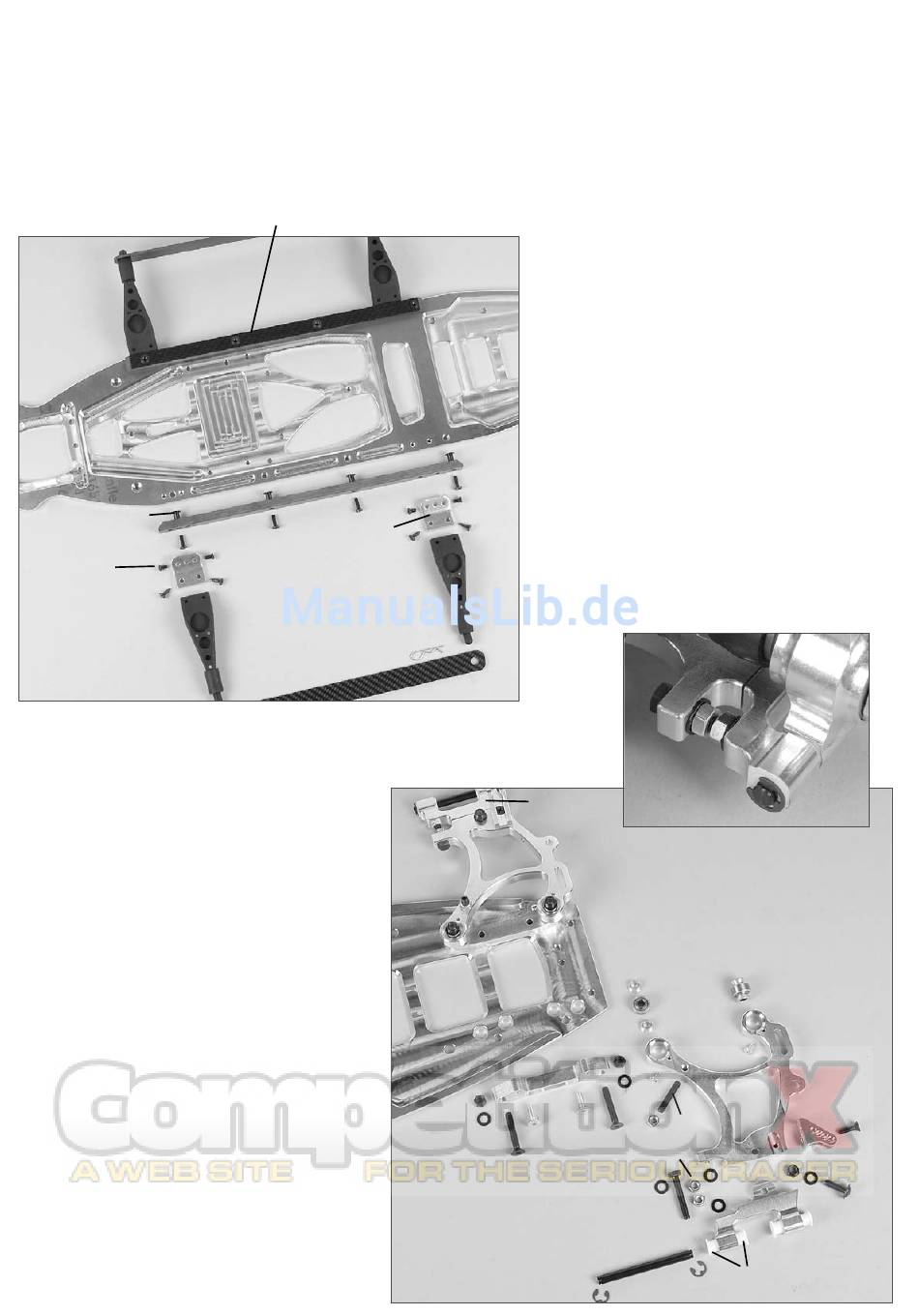

1. Die eingepressten Kugelbüchsen mit M3x6 Linsen-
Flachkopfschrauben sichern.
2. Bund-Gleitbuchsen nach Abb. in das Schwenkteil ein-
pressen.
3. Schwenkteil mit M5x16 Linsen-Flachkopfschraube, Ø
5,3 Scheibe und M5 Mutter nach Abb. am Querlenker
befestigen. M5x30 Sechskantschraube, Ø 5,3 Scheiben
und M5 Muttern nach Abb. montieren.
4. Alu-Stoßdämpferhalter mit M4x14 Schraube am
Querlenker befestigen.
5. M5x25 Gewindestift und M5 Mutter nach Abb. in den
Querlenker schrauben.
6. Vormontierten Querlenker mit M5x30 Schrauben, Ø 5,3
Scheiben und M5 Muttern auf die Hinterachsunterlage
schrauben. Dabei je eine Kegelscheibe wie abgebildet
ober- und unterhalb der Kugelbüchse einlegen.
7. Komplette Einheit mit M5x14 Schrauben auf das
Chassis schrauben.
Tipp: Hinterachsunterlagen links und rechts sind unter-
schiedlich. Darauf achten, dass die Bohrungen mit dem
Chassis übereinstimmen.
CFK- Chassis-
versteifung
M4x14
Alu-Karos-
Schraube
seriehalter
4,2x13 Schraube
Kohlefaser-Seiten-
schutzleisten
1. Alu-Karosseriehalter mit M4x8 Schrauben am Chassis
befestigen.
2. CFK-Chassisversteifungen mit M4x14 Schrauben und
den Einpressmuttern auf das Chassis schrauben.
3. Kunststoff-Karosseriehalter mit 4,2x13 Schrauben an
den Alu-Karosseriehaltern befestigen.
4. Kohlefaser-Seitenschutzleisten auf die Karosseriehalter
stecken.
Tipp: Durch Weglassen der mittleren 2 Einpressmuttern je
Seite kann die Flexibilität des Chassis beeinflusst werden.
1072/1
Schwenkteil
hint. rechts
1073/1
Querlenker hint. rechts
Alu-Hinterachs-
unterlage
Mutter
M5
M5x14
Scheibe Ø 5,3
Schraube
M5x30
Schraube
Scheibe Ø 5,3
Schraube M5x30
Querlenkerstift
6x65mm
Sicherungsscheibe Ø 5
Hinterachse
Kegelscheibe
1072
Kugelbüchse
Querlenker
hint. links
M3x6
M5x25
Mutter M5
Gleitbuchse
Position 2
Teile für Pos. 2
in Beutel B
M4x14
Schraube
Stoßdämpfer-
befestigung
1072/1
Schwenkteil
hint. links
