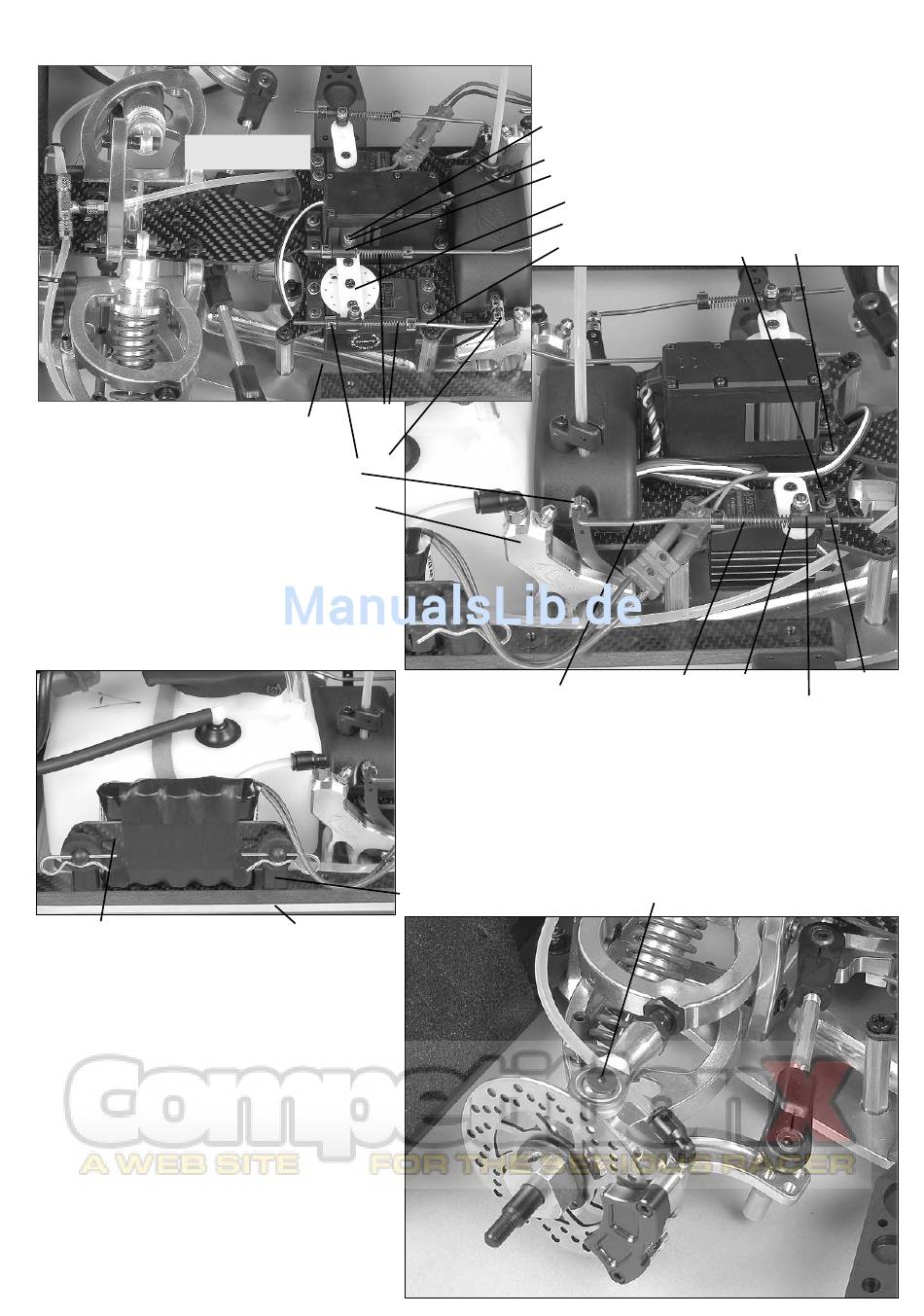

Die Positionen 35-39 zeigen den EVO 04 Best.-Nr. 1012 mit einer hydraulischen Collari-Bremsanlage.
The positions 35-39 show the EVO 04 Item N°. 1012 with a hydraulic Collari brake system.
Best.Nr. 1013
CFK-RC-Platte klein
Servo für Drosselklappe
(Gas) und Scheibenbremse
hinten, in Fahrtrichtung links.
Das Gasgestänge sowie die Servogestänge
der Hydraulikbremse sind entsprechend der
Gestängeführung abzubiegen. Sie müssen
leichtgängig sein und sollten nirgends streifen.
Position 37
Best.-Nr. 1013/1
CFK-Akkuhaltestrebe
Den Empfängerakku mit einem Isolierband an die CFK-
Akkuhaltestrebe befestigen. Danach komplettes Akkupack
nach Abbildung montieren.
Die Teile befinden sich in Beutel A.
1. Achsschenkel vorne mit Bremssattel, Lenkhebel und
Spurstange nach Abbildung montieren.
2. Die Bremsleitungen so verlegen, dass diese in jeder
Lenkbewegung nicht abgeknickt bzw. gequetscht werden.
Feder
Stellringe Ø 2,1
Hauptbrems-
zylinder
Best.-Nr. 7011/1
Karosserie-/ Akkuhalter hoch
Schraube
M4x16
Position 38
Position 35
Mutter M3
Schraube M3x18
Gestängedurchführung Ø 2,1
Servohebel
Gasgestänge
Bremsgestänge für
Scheibenbremse hinten
Position 36
Bremsgestänge für
Scheibenbremse vorne
Servo für Scheibenbremse
vorne, in Fahrtrichtung rechts.
Schraube
3,2 Scheibe
2,9x13
Gestängedurch-
Feder
führung 2,1
M3 Stopp-
Schraube M5x20
Siehe auch
Bild/ Position13
Stellringe Ø 2,1
Mutter
