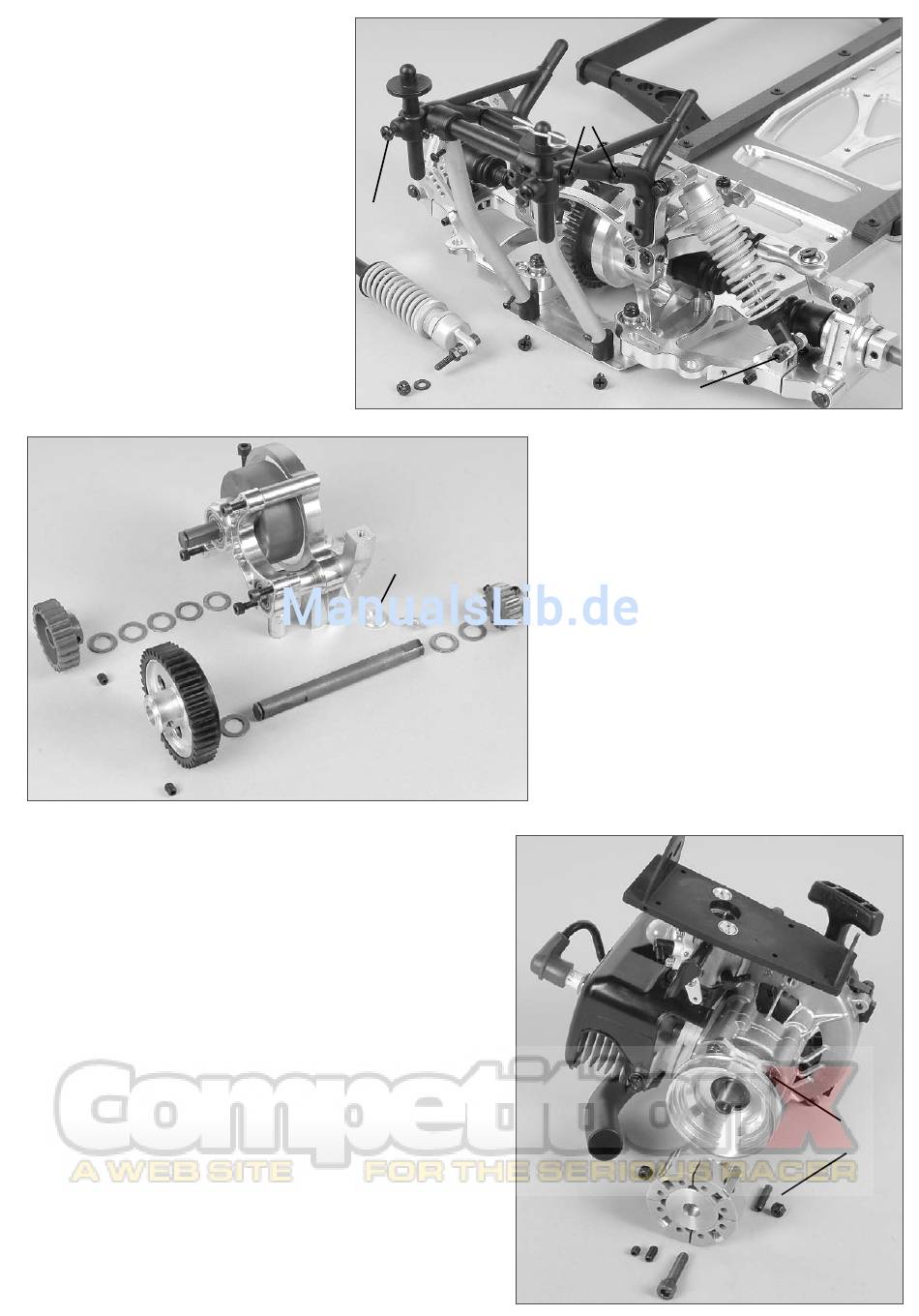

1. Karosseriestütze nach Abb. montieren. Für die
Kunststoffteile sind die Blechschrauben 4,2x22/
4,2x9,5/ 2,9x9,5 sowie 4,2x13 zu verwenden.
2. Karosserieauflage je nach Karosserietyp in der
Höhe einstellen. Karosseriestütze mit M4x20
Schrauben und M4 Muttern an der Dämpferplatte
befestigen.
3. Vormontierte kurze Stoßdämpfer nach Abb. mit
M4x25, M4x14 Schrauben, Ø 4,3 Scheiben und
M4 Muttern befestigen. Die zweite Mutter, die zur
Konterung dient, muss spiegelbildlich zur ersten
Mutter aufgedreht werden.
Tipp: Kunststoffteile der Heckstütze mit Ø 2mm
Bohrer vorbohren, um die Montage der 2,9x9,5
Blechschrauben zu erleichtern.
Schraube
Position 10
M5x14
Teile für Pos. 10
in Beutel F
Alu-Getriebe-
platte
Kupplungsglocke
180° drehen
Alu-Zahnrad-
mitnehmer
1. Krümmer mit Dichtung und M5x16 Schrauben nach Abb. montieren.
2. 4 Gewindestifte M5x20 mit Schraubensicherungslack in das Motorgehäuse
schrauben, bis diese noch 9mm aus dem Gehäuse ragen.
3. Motorflansch auf das Gehäuse stecken. Die Ausfräsung muss zum Zylinder
zeigen.
4. Motorflansch mit M5 Muttern befestigen.
1. FG 4-Backen-Kupplung lt. beiliegender Montageanleitung montieren.
2. FG Ansaug-Geräuschfilter lt. beiliegender Montageanleitung montieren.
Position 9
Teile für Pos. 9
in Beutel E
Schraube
4,2x9,5
Schraube
Mutter M4
Getriebeflansch-
Motorbock
Schraube
M4x12
Getriebeachse
Karosseriestütze
Karosserieauflage
Schraube
2,9x9,5
M4x30
Mutter M4
Schraube
4,2x9,5
Scheibe 4,3
1. Alu-Getriebeplatte auf Alu-Getriebeflansch-Motorbock
2. Kupplungsglocke nach Abb. montieren. 5 Scheiben
3. Getriebeachse mit dem Einstich zum Kunststoff-Zahnrad
Motorbefestigungs-
Scheibe
Schraube
M5x14
Scheibe
4. Auf das andere Ende der Getriebeachse nach Abb. 2
10x16x1
Tipp: Die Gewindestifte M5x5 müssen auf die Flachstelle
der Getriebeachse bzw. Kupplungsglocke drücken.
Position 11
Teile für Pos. 11,12
in Beutel G
Krümmer
FG 4-Backenkupplung
Schrauben
4,2x22
Schraube M4x14
aufstecken, mit M4x12 Schrauben befestigen.
10x16x1 zwischen Kugellager und 20Z. Zahnrad einlegen
und Zahnrad nach Abb. mit M5x5 Gewindestiften befesti-
gen.
zeigend einbauen. Alu-
Zahnradmitnehmer,Dämpfergummis, 40Z. Kunststoff-
Zahnrad und 1 Scheibe 10x16x1 nach Abb. auf die
Getriebeachse stecken und mit M5x5 Gewindestiften so
befestigen, dass die Getriebeachse und Alu-
Zahnradmitnehmer bündig sind.
Scheiben 10x16x1 und das 16Z. Stahl-Zahnrad montieren
und mit M5x5 Gewindestiften befestigen.
FG Ansaug-Geräuschfilter
Schraube
M6x25
Gewindestift M5x20
Stopp-Mutter M5
Motorflansch
