Indicateur de niveau
bas

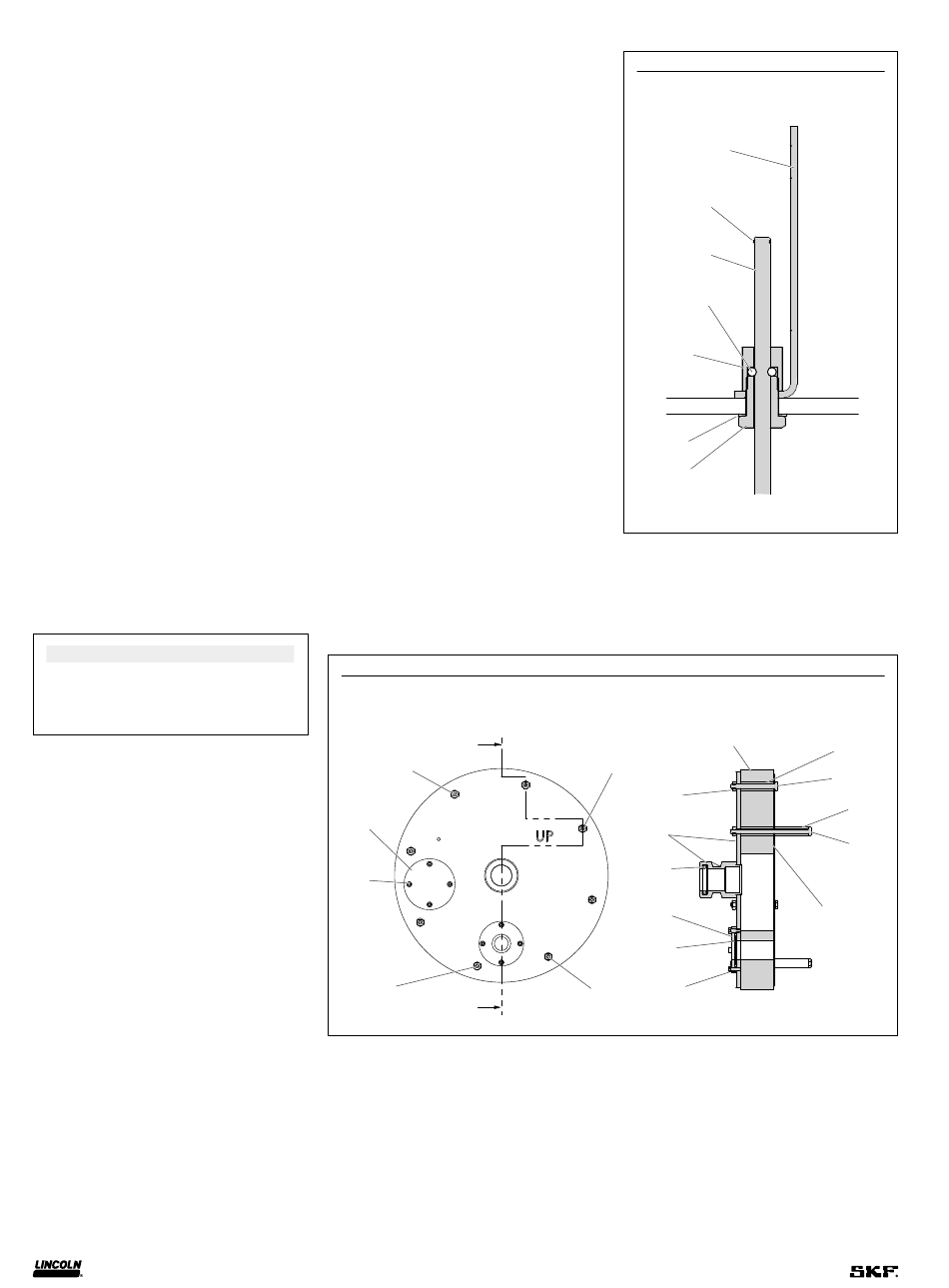

Se reporter aux Fig 4 et Fig. IPB 1, page 12.
Si la cheville de l'indicateur semble descen-
dre prématurément ou si de l'eau peut être
remarquée sur le dessus de l'indicateur du
fouloir, le joint d'étanchéité pourrait être
endommagé.
1 Retirer les boulons (4, 18) et les
rondelles (19) qui maintiennent le couver-
cle sur le réservoir.
2 Inspecter le joint statique du réservoir (21)
pour y rechercher des dommages et
remplacer si nécessaire.
3 Retirer la pompe au complet, ainsi que la
valve de mise à l'air libre et l'ensemble du
fouloir se trouvant sur le réservoir.
4 Retirer l'anneau de retenue (57)
de l'ensemble du câble (58).
5 Tenir le bouchon de l'indicateur (62)
avec une clé pendant la dépose de l'écrou
de l'indicateur (60).
6 Retirer et remplacer le joint torique (59).
7 Pour l'assemblage, serrer l'écrou de
l'indicateur (60) à 27 Nm (20 lb-pi).
REMARQUE
Pour l'assemblage, installer les boulons
longs en décalage avec les boulons
courts, comme sur l'illustration.

Fouloir

Se reporter aux Fig. 4, Fig. 5 et
Fig. IPB 1, page 12. Effectuer un entretien
de l'ensemble si la mousse du fouloir est
endommagée ou si elle n'essuie pas les côtés
du réservoir de manière efficace.
1 Retirer les boulons (4, 18) et les
rondelles (19) qui maintiennent le
couvercle sur le réservoir.
2 Soulever la pompe au complet, ainsi que
la valve de mise à l'air libre et l'ensemble
du couvercle hors du réservoir.
3 Retirer l'ensemble de câble de l'indicateur
de bas niveau (58) de la plaque pondérée
du fouloir (66).
4 Retirer l'ensemble de fouloir (38) du tube
de la pompe.
5 Retirer les écrous (67) et la plaque de
fouloir (66) sur le dessus du fouloir.
6 Retirer et remplacer la mousse
du fouloir (68).
7 Assembler le fouloir en inversant la
procédure de démontage.

Ensemble de fouloir (38)

1)
64
63
1)
1) Boulon long
10

Indicateur de niveau bas

56
57
58
59
60
61
62
68
1)
67
66
65
74
73
63
1)
Fig. 4
Fig. 5
69
70
69
71
72
