Bereitschaftsbetrieb; Funktion Des Röntgenfilmprozessors Compact 2; Einschalten Des Gerätes; Automatikbetrieb - Protec COMPACT 2 Gebrauchsanweisung

5.1.4

Bereitschaftsbetrieb

Ist kein Film mehr im Durchlauf dann schaltet die Maschine in den Bereitschaftsbetrieb. Die Chemie
bleibt auf Temperatur. Regelmäßig wird der Filmtransport und der Wasserzulauf kurz eingeschaltet, um
das Auskristallisieren der Chemie auf den Transportwalzen zu verhindern. Das Einlegen eines Films ist
jederzeit möglich.
5.2 Funktion des Röntgenfilmprozessors COMPACT 2
5.2.1 Einschalten des Gerätes
Vor Einschalten der Entwicklungsmaschine, den Absperrhahn für die Frischwasserzufuhr öffnen, sowie
den Ablasshahn für den Wassertank (vorne unter Bedienteil) schließen. Am Hauptschalter (unter
Bedienteil) das Gerät dann einschalten. Das Gerät führt nach dem Einschalten zunächst einen
Startzyklus von acht Minuten Dauer durch: Ein Regenerierzyklus wird durchgeführt, der Wassertank
automatisch befüllt und die Verarbeitungsbäder aufgeheizt. Währen dem Startzyklus können in die
Maschine keine Filme eingegeben werden. In der Anzeige werden zwei Querbalken „- -" angezeigt,
wenn die Maschine für die Filmeingabe gesperrt ist. Dies ist der Fall wenn der Startzyklus läuft oder die
Entwicklertemperatur nicht erreicht ist. Ist die Entwicklertemperatur nicht erreicht, dann blinkt die
Entwicklertemperaturtaste (5). Die Entwicklertemperatur ist mit dem Ende des Startzyklusses noch nicht
unbedingt erreicht. Bevor Filme eingegeben werden können, muss das Erreichen der
Entwicklertemperatur abgewartet werden. Warten Sie bis die Querbalken „- -" in der Anzeige erloschen
sind.
5.2.2

Automatikbetrieb

Nach Ende des Startzyklusses bzw. nach dem Filmdurchlauf wechselt die Maschine in den
Bereitschaftsbetrieb. Im Bereitschaftsbetrieb kann die Maschine jederzeit durch das Einlegen eines
Filmes in die Filmeingabe gestartet werden. Beachten Sie, dass Filme nur eingegeben werden können,
wenn die Entwicklertemperatur erreicht ist. Erscheinen in der Anzeige zwei Querbalken „– –", dann
können keine Filme eingegeben werden. Die Temperatur im Bad ist dann entweder zu hoch oder zu
niedrig. Nach Eingabe eines Films erscheinen in der Anzeige zwei Querbalken mit Dezimalpunkt „–. –.".
Um einen Filmstau im Gerät zu vermeiden, muss mit der Eingabe des nächsten Films gewartet werden
bis diese Anzeige wieder erlischt – dies wird auch durch ein akustisches Signal mitgeteilt.

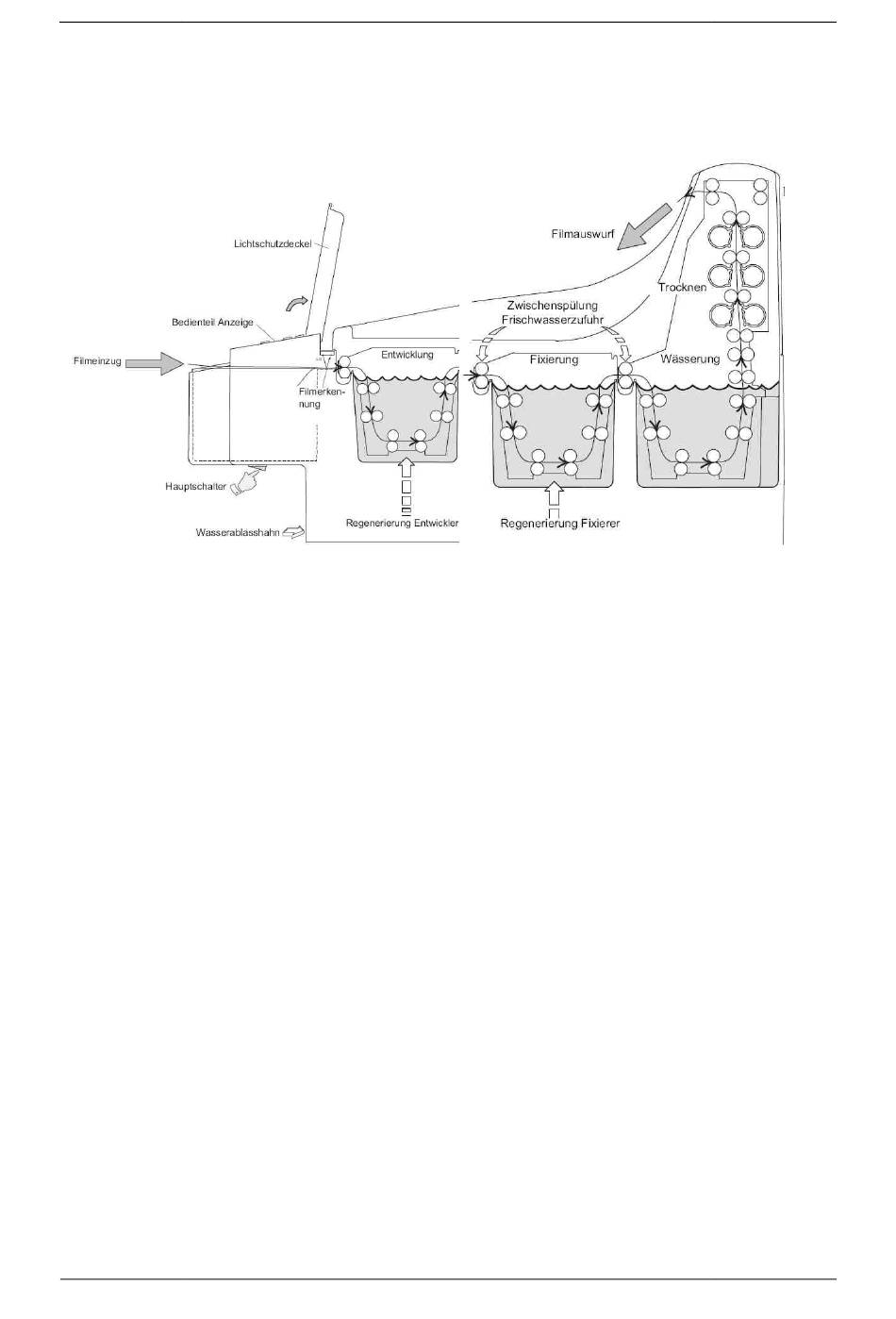

Ein Film im Einschub wird über die Lichtschranken-Elektronik erkannt, und die Entwicklungsmaschine
startet. Der Film wird eingezogen und durch die Bäder (Entwickler, Fixierer, Wasserbad) transportiert.
Die verbleibende Zeit bis der Film das Gerät verlässt wird in der Anzeige gezeigt, wenn sich kein Film
mehr im Einzug befindet und die Modustaste für Durchlaufzeit gewählt wurde. Die Betriebsparameter
können durch Anwahl der entsprechenden Modustaste angezeigt werden, jedoch können diese
während dem Filmdurchlauf nicht verändert werden. Die Temperaturen im Entwicklerbad und im
Trockner werden von der Elektronik automatisch geregelt. Die Regenerierung der Entwickler- und
