Transprotieren; Aufstellen; Gerät Ausrichten - Protec COMPACT 2 Gebrauchsanweisung

3.2

Transprotieren

Aufgrund des Gewichtes und der Abmessungen der Entwicklungsmaschine ist die COMPACT 2 immer
von zwei Personen zu tragen. Hierzu wird die Maschine seitlich unten am Gehäuse gehalten (siehe
Bild). Beim Abstellen der Maschine auf die Stellfüße achten, damit diese nicht beschädigt werden
3.3

Aufstellen

Gerätetisch bzw. Unterschrank auspacken und entsprechend beiliegender Anleitung aufbauen.
Gerät auspacken und entsprechend Anleitung auf dem Gerätetisch bzw. Unterschrank montieren. Die
Transportsicherungen der Walzenpakete entfernen. Am Wasser/Trocknerwalzenpaket das Zahnrad und
die Trocknerbleche montieren.

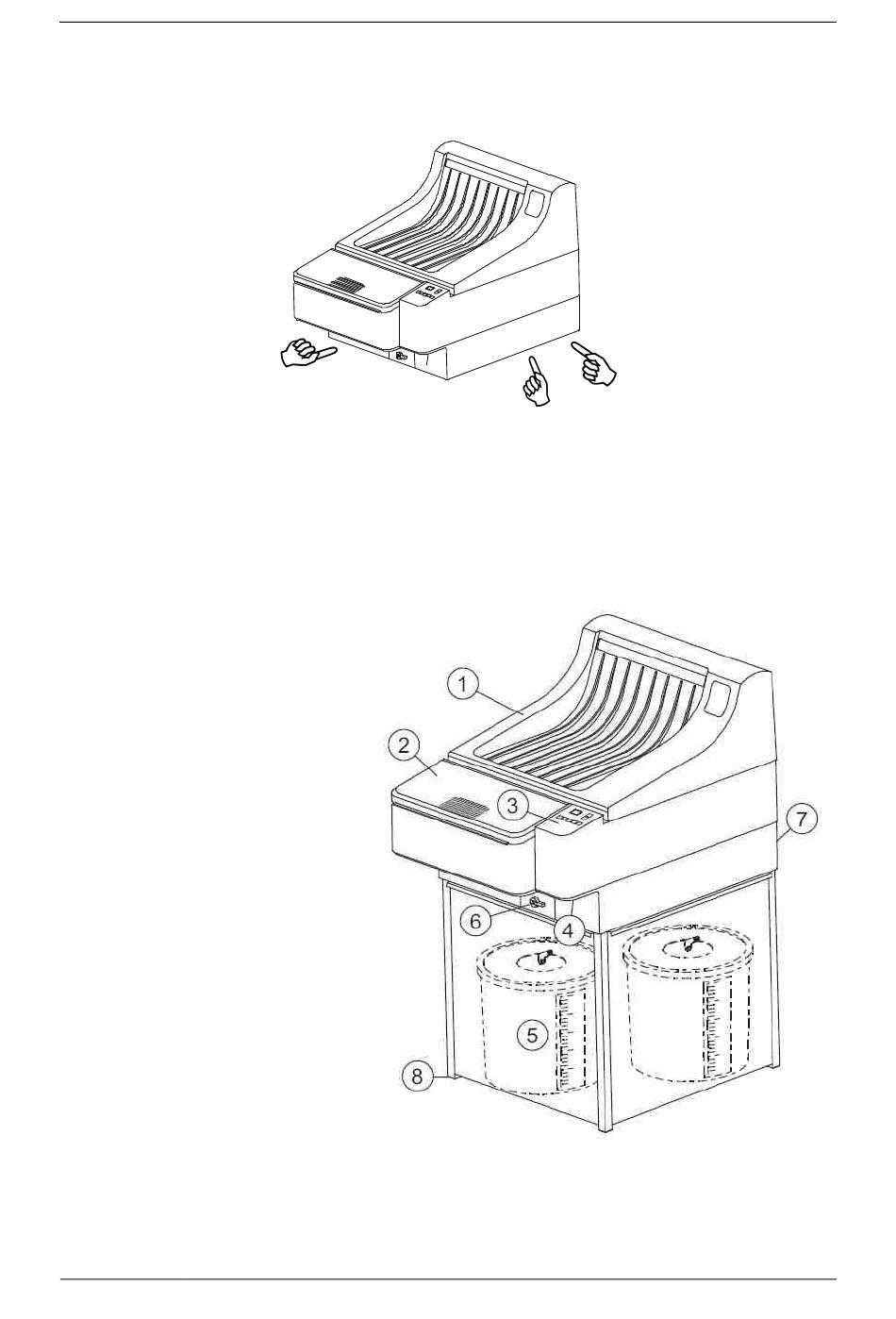

1 Gerätedeckel
2 Lichtschutzdeckel am
Filmeinlauf
3 Bedienteil
4 Hauptschalter und
Sicherungen
5 Regenerierbehälter
6 Ablasshahn für Wassertank
7 Anschlüsse für
Frischwasserzufuhr,
Regenerierung und
Tankablässe bzw. Überläufe
8 Höhenverstellfüße
Je nach Modell hat die COMPACT 2
einen offenen Gerätetisch oder wie
hier abgebildet einen geschlossenen
Unterschrank
3.4 Gerät ausrichten
Gerät in Arbeitsposition bringen und mittels einer Wasserwaage ausrichten. Dazu Gerätedeckel
abnehmen und die Wasserwaage im Innenraum auf die beiden mittleren Zwischenspülrinnen
auflegen. Das Gerät durch Drehen an den Stellfüßen des Tisches ausrichten. Um ein späteres
Überlaufen zu verhindern, muss die Maschine sorgfältig ausgerichtet werden.
