INSTALLATION
Elektrischer Anschluss

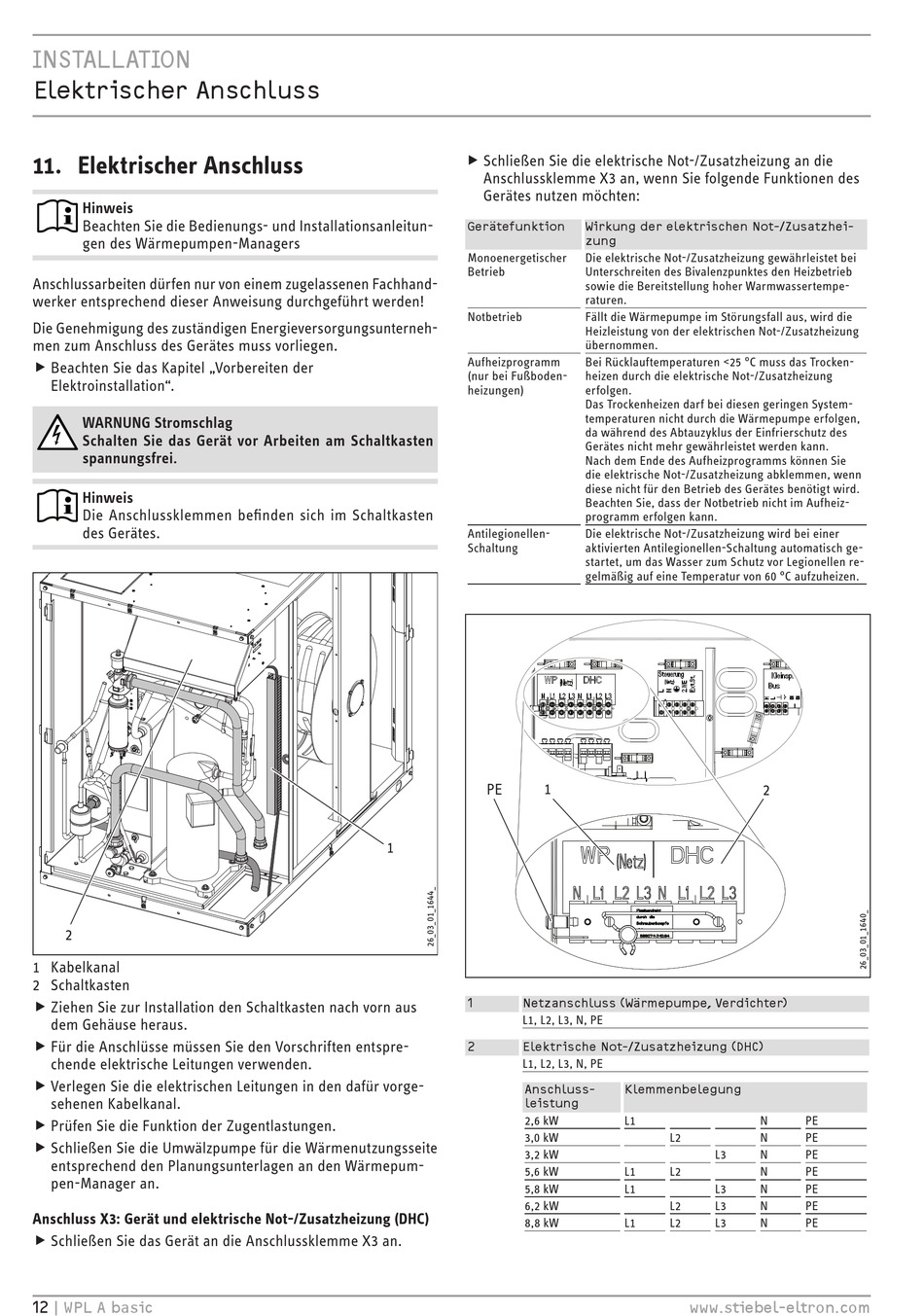

11. Elektrischer Anschluss
Hinweis
Beachten Sie die Bedienungs- und Installationsanleitun-
gen des Wärmepumpen-Managers
Anschlussarbeiten dürfen nur von einem zugelassenen Fachhand-
werker entsprechend dieser Anweisung durchgeführt werden!
Die Genehmigung des zuständigen Energieversorgungsunterneh-
men zum Anschluss des Gerätes muss vorliegen.
f Beachten Sie das Kapitel „Vorbereiten der
f
Elektroinstallation".
WARNUNG Stromschlag
Schalten Sie das Gerät vor Arbeiten am Schaltkasten
spannungsfrei.
Hinweis
Die Anschlussklemmen befinden sich im Schaltkasten
des Gerätes.
2
1 Kabelkanal
2 Schaltkasten
f Ziehen Sie zur Installation den Schaltkasten nach vorn aus
f
dem Gehäuse heraus.
f Für die Anschlüsse müssen Sie den Vorschriften entspre-
f
chende elektrische Leitungen verwenden.
f Verlegen Sie die elektrischen Leitungen in den dafür vorge-
f
sehenen Kabelkanal.
f Prüfen Sie die Funktion der Zugentlastungen.
f
f Schließen Sie die Umwälzpumpe für die Wärmenutzungsseite
f
entsprechend den Planungsunterlagen an den Wärmepum-
pen-Manager an.
Anschluss X3: Gerät und elektrische Not-/Zusatzheizung (DHC)
f Schließen Sie das Gerät an die Anschlussklemme X3 an.
f
12
| WPL A basic
f Schließen Sie die elektrische Not-/Zusatzheizung an die
f
Anschlussklemme X3 an, wenn Sie folgende Funktionen des
Gerätes nutzen möchten:
Gerätefunktion
Monoenergetischer
Betrieb
Notbetrieb
Aufheizprogramm
(nur bei Fußboden-
heizungen)
Antilegionellen-
Schaltung
1
PE
1
1
Netzanschluss (Wärmepumpe, Verdichter)
L1, L2, L3, N, PE
2
Elektrische Not-/Zusatzheizung (DHC)
L1, L2, L3, N, PE
Anschluss-
leistung
2,6 kW
3,0 kW
3,2 kW
5,6 kW
5,8 kW
6,2 kW
8,8 kW
Wirkung der elektrischen Not-/Zusatzhei-
zung
Die elektrische Not-/Zusatzheizung gewährleistet bei
Unterschreiten des Bivalenzpunktes den Heizbetrieb
sowie die Bereitstellung hoher Warmwassertempe-
raturen.
Fällt die Wärmepumpe im Störungsfall aus, wird die
Heizleistung von der elektrischen Not-/Zusatzheizung
übernommen.
Bei Rücklauftemperaturen <25 °C muss das Trocken-
heizen durch die elektrische Not-/Zusatzheizung
erfolgen.
Das Trockenheizen darf bei diesen geringen System-
temperaturen nicht durch die Wärmepumpe erfolgen,
da während des Abtauzyklus der Einfrierschutz des
Gerätes nicht mehr gewährleistet werden kann.
Nach dem Ende des Aufheizprogramms können Sie
die elektrische Not-/Zusatzheizung abklemmen, wenn
diese nicht für den Betrieb des Gerätes benötigt wird.
Beachten Sie, dass der Notbetrieb nicht im Aufheiz-
programm erfolgen kann.
Die elektrische Not-/Zusatzheizung wird bei einer
aktivierten Antilegionellen-Schaltung automatisch ge-
startet, um das Wasser zum Schutz vor Legionellen re-
gelmäßig auf eine Temperatur von 60 °C aufzuheizen.
Klemmenbelegung
L1
N
L2
N
L3
N
L1
L2
N
L1
L3
N
L2
L3
N
L1
L2
L3
N
www.stiebel-eltron.com
2
PE
PE
PE
PE
PE
PE
PE
