Sensyflow VT 2
4.2.3
Anschluss des Messumformers
Für die Verbindung des Messumformers mit dem Speise-/Auswertegerät wird ein abgeschirmtes,
vieradriges Kabel benötigt.
•
Anschlusskopfdeckel des Messumformers - nach dem Lösen von 4 Schrauben - entfernen.
•
Die drei Adern an den Klemmen der Messumformerelektronik anschließen (siehe Abb. 5).
•
Bei VT2 (nicht Ex) vierten Leiter ins Gehäuse legen (siehe Abbildung 6)
•
Anschlussleitung so in die EMV-Kabeldurchführung einführen, dass der Schirm in der Durchführung
aufgelegt ist.
•
Anschlusskopfdeckel aufsetzen und festschrauben. Hierbei ist auf den einwandfreien Sitz der
Dichtung zu achten.
Das andere Ende des Kabels wird bei ...
•
den 19"-Cassetten-Ausführungen an die Federleiste (siehe Abbildung 8, Abbildung 9)
•
der Wandmontagen-Ausführung an die Schraub-Steckanschlüsse angeschlossen
(siehe Abbildung 10).
Inbetriebnahme
4 x 1,5 mm² abgeschirmt R

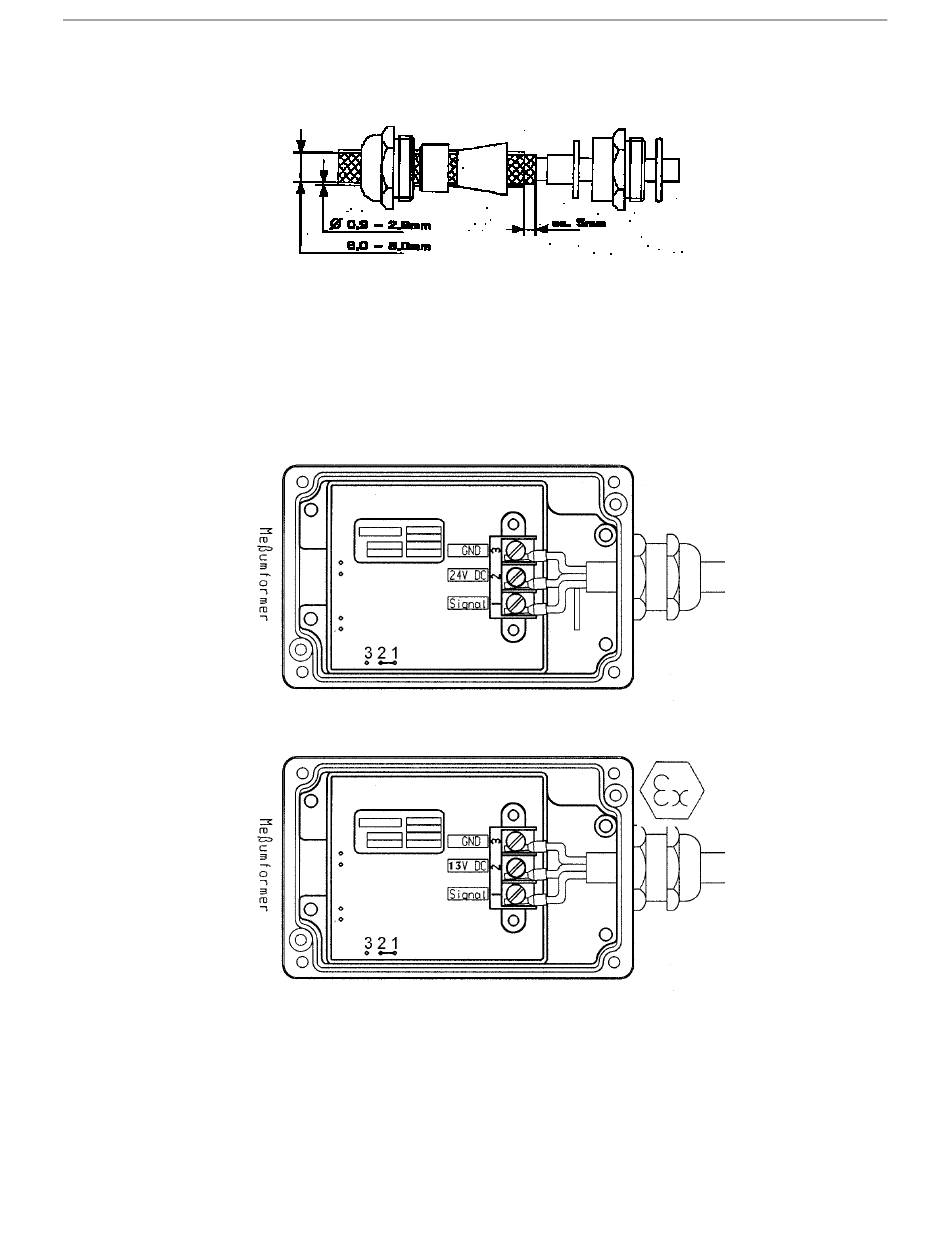

Abbildung 5: EMV - Kabeldurchführung
Abbildung 6: Anschlussklemmen der Messumformerelektronik VT 2
Abbildung 7: Anschlussklemmen der Messumformerelektronik VT2-Ex
< 10 Ohm
L
Seite 9
