Sensyflow VT 2
3 Systembeschreibung
Die Massendurchflussmesser der Sensyflow VT- Reihe arbeiten nach dem Heißfilmanemometer-Prinzip.
Die genaue Beschreibung finden Sie in Kap. 7.2 Messprinzip.
Die Mess-Systeme bestehen aus den drei Komponenten Messwertaufnehmer (Sensor mit Messum-
formerschaltung), Speise- /Auswertegerät (Stromversorgung, Anzeige, Parametrierung) und Rohrbauteil
(in verschiedenen Bauformen)
Messwertaufnehmer
Sensyflow VT-C2

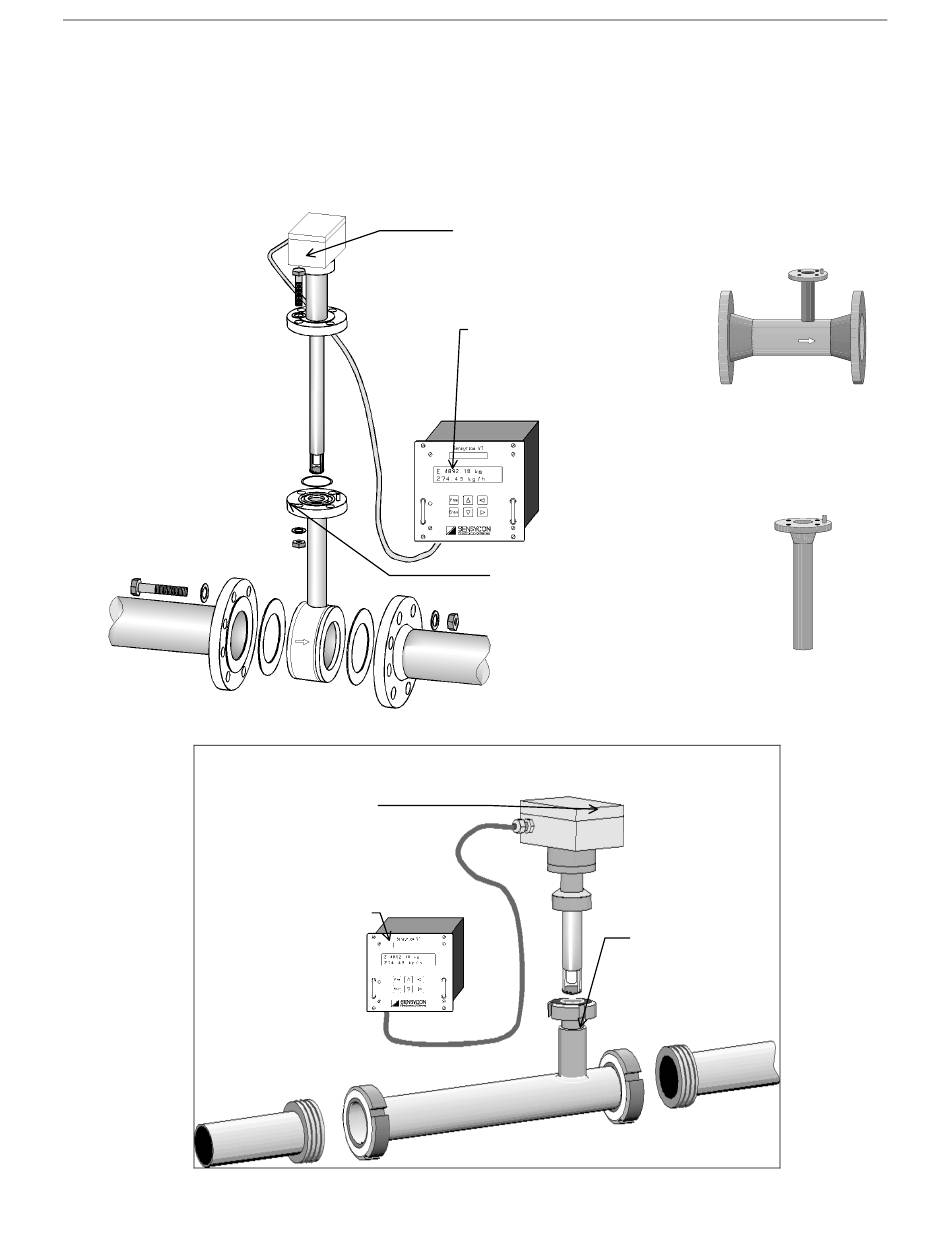

Abbildung 3: Übersicht über das Mess-System Sensyflow VT-C2 (Hygieneversion)
Systembeschreibung
Abbildung 2: Übersicht über das Mess-System Sensyflow VT 2 bzw. VT-2 Ex
Speise- /
Auswertegerät)
Messwertaufnehmer
VT 2 oder VT 2-Ex
Speise- /
Auswertegerät)
Rohrbauteil 1
DN 40 bis DN 200
Rohrbauteil
Sensyflow VT-C
Seite 4
Rohrbauteil 2
DN 25 bis DN 50
Aufschweiß-
adapter
ab DN 150
