3.

INSTALLATION

DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.
3.1

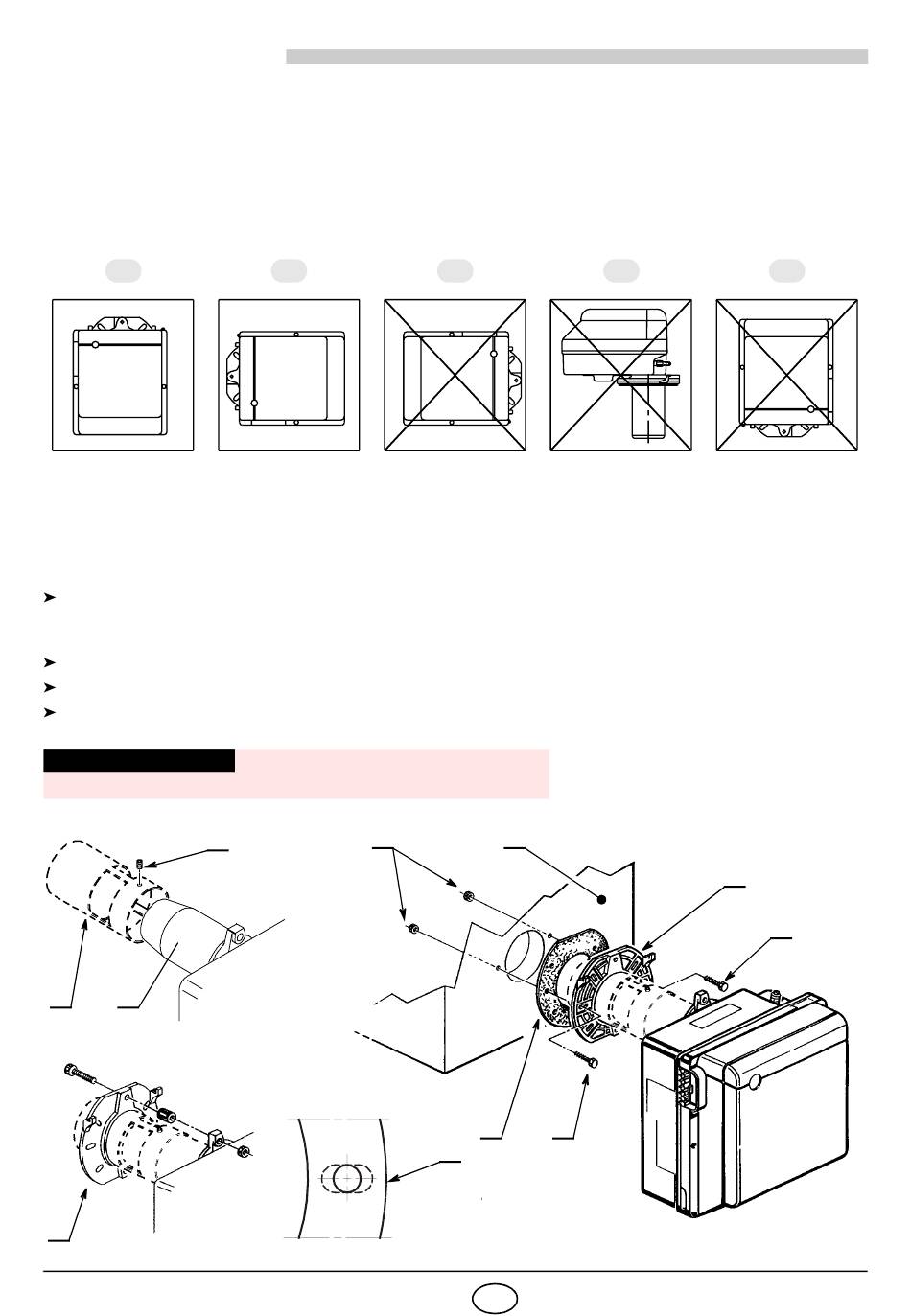

BETRIEBSPOSITION

Der Brenner ist ausschließlich für den Betrieb in den Positionen 1 und 2 vorbereitet.
Die Position 1 ist vorzuziehen, da sie die einzige ist, die eine Durchführung der Wartung wie hier folgend in die-
ser Anleitung beschrieben ermöglicht. Die Position 2 ermöglicht den Betrieb, aber nicht die Wartung mit dem
Einhängen am Heizkessel. Jede andere Position kann den korrekten Betrieb des Geräts beeinträchtigen.
Die Positionen 3, 4 und 5 sind aus Sicherheitsgründen verboten.
1
3.2

BRENNERMONTAGE

Achtung: Bei manchen Heizkesseln können die CO-Werte die in diesem Handbuch angegebenen über-
schreiten. Um diese Emissionen zu verringern muss das mit der Ausstattung gelieferte Rezirkulations-
rohr benutzt werden.
Zur Installation des Brenners am Heizkessel sind folgende Vorgänge auszuführen:
Falls notwendig das Rezirkulationsrohr (1) an dem Brennerrohr (2) montieren und mit der Schraube (3)
befestigen, (siehe Abb. 2). Achtung: die im Kapitel "2.2 ABMESSUNGEN" auf Seite 3 beschriebene Ab-
messungen befolgen.
Die Schraube und die beiden Muttern am Flansch (4) montieren, (siehe Abb. 4).
Falls erforderlich, die Bohrungen der Isolierdichtung (5, Abb. 5) erweitern.
Mit den Schrauben (7) und (falls erforderlich) den Muttern (8) den Flansch (4) an der Kesseltür (6) mit
Isolerdichtung (5) montieren, (siehe Abb. 3).
WICHTIGER HINWEIS
Die Kesseltür darf mit Isolierung höchstens 80 mm dick sein.
Abb. 2
3
1 2
E9163
Abb. 4
4
S7709
3193
All manuals and user guides at all-guides.com
2 3
8
Abb. 5
5
D5012
4
4
6
5 7
D
5
D7088
Abb. 3
4
7
S7708
