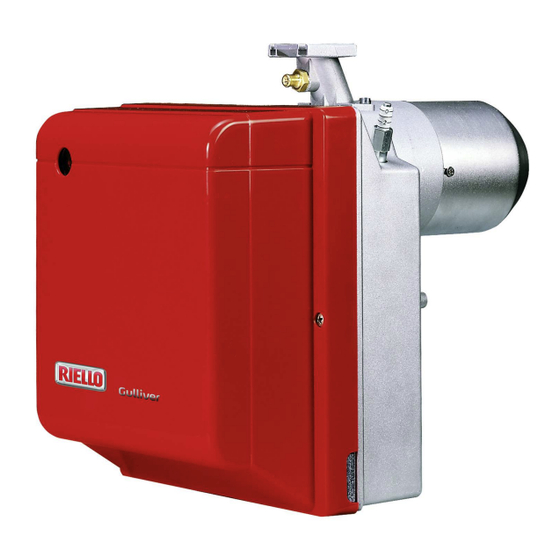

Riello BS1D Montage- Und Bedienungsanleitung
Gas-gebläsebrenner
Vorschau ausblenden
Andere Handbücher für BS1D:
- Montage- und bedienungsanleitung (84 Seiten) ,
- Installations-, montage- und betriebsanleitung (12 Seiten) ,
- Montage- und bedienungsanleitung (36 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Installation, use and maintenance instructions
Instrucciones de instalaci ón , uso y mantenimiento
Bruciatori di gas ad aria soffiata
I
Gas-Gebläsebrenner
D
Forced draught gas burners
GB
Quemadores de gas de aire soplado
E
Funzionamento bistadio
Zweistufiger Betrieb
Two stage operation
Funcionamiento a 2 llamas
CODICE - CODE
CÓDIGO
3761558
3761658 - 20064478
3761716 3761758
3761771
3761816 - 3761858
MODELLO - MODEL
MODELE - MODELO
BS1D
BS2D
BS3D
BS4D
TIPO - TYP
TYPE
915 T1
916 T1
917 T1
918 T1
2903083 (12) - 11/2016
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Riello BS1D
Inhaltszusammenfassung für Riello BS1D
- Seite 1 Two stage operation Funcionamiento a 2 llamas CODICE - CODE MODELLO - MODEL TIPO - TYP CÓDIGO MODELE - MODELO TYPE 3761558 BS1D 915 T1 3761658 - 20064478 BS2D 916 T1 3761716 3761758 BS3D 917 T1 3761771 3761816 - 3761858...
- Seite 20 52 mg/kWh Kontrollorganismus: TÜV SÜD Industrie Service GmbH Ridlerstrase, 65 80339 Munchen DEUTSCHLAND Erklärung des Herstellers Die Firma RIELLO S.p.A. erklärt, dass die folgenden Produkte die vom deutschen Standard "1. BImSchV Fassung 26.01.2010” vorgeschriebenen NOx-Grenzwerte einhalten. Produkt Modell Leistung Gas-Gebläsebrenner...
- Seite 21 INHALT BESCHREIBUNG DES BRENNERS ..........1.1 Mitgeliefertes Zubehör .
-
Seite 22: Beschreibung Des Brenners
BESCHREIBUNG DES BRENNERS Gasbrenner mit zweistufigem Betrieb. ➤ Der Brenner entspricht dem Schutzart IP X0D (IP 40) gemäß EN 60529. ➤ CE Kennzeichnung gemäß der Gasgeräterichtlinie 90/396/EWG; PIN 0085AQ0409. Gemäß Richtlinien: Maschinenrichtlinie 2006/42/EG, Niederspannungsrichtlinie 2014/35/UE, Elektromagne- tische Verträglichkeit 2014/30/UE. ➤ Gasstrecke gemäß... -
Seite 23: Technische Merkmale
TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 915 T1 916 T1 917 T1 918T1 ÷ ÷ 65/75 ÷ 189 110/140 ÷ 250 16/19 35/40 Brennerleistung (1) 55,9/68,8 ÷ 162,5 94,6/120,4 ÷ 215 13,8/16,3 ÷ 44,7 30,1/34,4 ÷ 78,2 Mcal/h ÷ ÷ Unterer Heizwert: 8 12 kWh/m = 7000 10.340 kcal/m... -
Seite 24: Arbeitsfelder
ARBEITSFELDER 916T1 915T1 D8831 kcal/h 10.000 20.000 30.000 40.000 50.000 60.000 70.000 80.000 Brennerleistung D8832 917T1 918T1 kcal/h Brennerleistung In dem Modell BS4D Typ 918T1, um den Betrieb für eine Leistung vom ÷ 250 kW zu gewähren, die geschnittene Gerauschdämmung weg- nehmen, so werden die zusätzlichen Schlitze des Lufteingangs auf der Verkleidung frei gemacht. -
Seite 25: Vom Gasdruck Am Brennerkopf Abhängige Brennerleistung
VOM GASDRUCK AM BRENNERKOPF ABHÄNGIGE BRENNERLEISTUNG Bei einem an dem Verbindungsrohr (M2, siehe Kap. 3.6, Seite 7) gemessenen Druck von 9,3 mbar, hinsichtlich des Modells 916T1, mit einem feuerraumseitigen Druck von 0 mbar und mit Gas G20 - unterer Heizwert = 10 kWh/m (8.570 kcal/m ), erreicht man die Höchstleistung. -
Seite 26: Brennermontage
3.2 BRENNERMONTAGE Zur Installation des Brenners am Heizkessel sind folgende Vorgänge auszuführen: ➤ Falls erforderlich, die Bohrungen der Isolierdichtung (3, Abb. 3) erweitern. ➤ Mit den Schrauben (4) (falls erforderlich) den Muttern (2) an der Kesseltür (1) den Flansch (5) mit Iso- lierdichtung (3) montieren, aber eine der zwei höheren Schrauben losschrauben (siehe Abb. -
Seite 27: Gasstrecken
GASSTRECKE ABGESTIM- ANSCHLÜSSE MTER GEBRAUCH CODE EINGANG AUSGANG BRENNER MB ZRDLE 405 B01 3970539 BS1D Rp 1/2 Flansch 1 Erdgas und Flüssiggas MB ZRDLE 405 B01 3970540 BS2D Rp 3/4 Flansch 2 Erdgas und Flüssiggas MB ZRDLE 407 B01 3970538... -
Seite 28: Elektrisches Verdrahtungsschema
3.7 ELEKTRISCHES VERDRAHTUNGSSCHEMA ZEICHENERKLÄRUNG – 2. Stufe Betrieb-Fern- – Störabschaltung-Fern- meldung meldung – Kondensator (230V - 0,5A max.) CN1 – Verbinder Fühler T6A – Sicherung – Zündelektrode TB – Brenner-Erdung – Stufe Stundenzähler – Grenzthermostat MV – Motor – Thermostateinstellung PA –... -
Seite 29: Betrieb
BETRIEB 4.1 EINSTELLUNG DER BRENNERLEI- STUNG In Konformität mit der Wirkungsgradrichtlinie 92/ 42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetrieb- nahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließ- lich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittlenen Kesseltemperatur. -
Seite 30: Luftklappeneinstellung
LUFTKLAPPENEINSTELLUNG, (Abb. 10) Abb. 10 Das erste Anfahren muss immer durch Betätigung der Schraube (12) erfolgen, so dass der Stellungszeiger der Luftklappe in der 1. Stufe über Kerbe 1 ist (werkseitige Einstellung von Kerbe 1). Für die Einstellung ist wie folgt vorzugehen: ➤... -
Seite 31: Luftdruckwächter
4.5 LUFTDRUCKWÄCHTER Während der Einregulierung des Gasbrenners wird der Luftdruckwächter auf 0 gestellt. Ist die Einregulierung abgeschlossen, wird der Luftdruck einreguliert. Die Regulierskala langsam im Uhrzeigersinn drehen bis der Brenner auf Störung schaltet. Dann die Regulierskala entgegengesetzt um eine Skalenmarkierung zurückdre- hen und den Brenner wieder entstören. -
Seite 32: Wartung
WARTUNG Vor der Durchführung von Reinigungs- oder Kontrollarbeiten, immer die elektrische Versorgung zum Brenner durch Betätigung des Hauptschalters der Anlage abschalten und das Gasabsperrven- til schließen. Der Brenner bedarf regelmäßiger Wartung, die von autorisiertem Personal und in Übereinstimmung mit ört- lichen Gesetzen und Vorschriften ausgeführt werden muss. -
Seite 33: Störungen / Abhilfe
SIGNAL MÖGLICHE URSACHE Minimalluftdruckwächter schließt nicht oder ist vor dem Schließen des Begrenzungsthermostaten bereits geschlossen: 3 Blinken – Defekt am Luftdruckwächter; – Luftdruckwächter schlecht eingestellt. Licht in der Brennkammer vor dem Einschalten und beim Ausschalten des Brenners: 4 Blinken – Vorhandensein von Fremdlicht vor oder nach der Umschaltung des Begrenzungsthermostaten;... - Seite 34 STÖRUNGEN MÖGLICHE URSACHE ABHILFE Korrektes max. Verhältnis von 1:2 wieder Leistungsverhältnis zwischen 1. und herstellen und prüfen, dass die Leistung Der Brenner neigt zum 2. Stufe über 1:2. der 1. Stufe nicht unter dem Minimum Abreißen der Flamme des Regelbereichs ist. beim Übergang von 1.
-
Seite 35: Betriebsstörungen
STÖRUNGEN MÖGLICHE URSACHE ABHILFE Der Druckwächter ist verschmutzt oder defekt. Austauschen. Der Luftdruckwächter schaltet nicht den Kontakt um. Zu niedriger Luftdruck (Kopf ist nicht rich- Störabschaltung des tig eingestellt). Brenners während der Vorlüftung. Flammenbildung. Die Ventile sind defekt: austauschen. Druckanschluß nicht in richtiger Posi- Gemäß... -
Seite 36: Hinweise Und Sicherheit
HINWEISE UND SICHERHEIT Um bestmögliche Verbrennungs-Ergebnisse sowie niedrige Emissionswerte zu erzielen, muß die Brenn- kammer-Geometrie des Heizkessels für den Brenner geeignet sein. Deshalb ist es notwendig, vor Einsatz des Brenners Informationen bei einzuholen, um ein einwandfreies Funktionieren des Brenners zu gewährleisten. Dieser Brenner darf nur für den Einsatzzweck verwendet werden, für den er hergestellt wurde.
