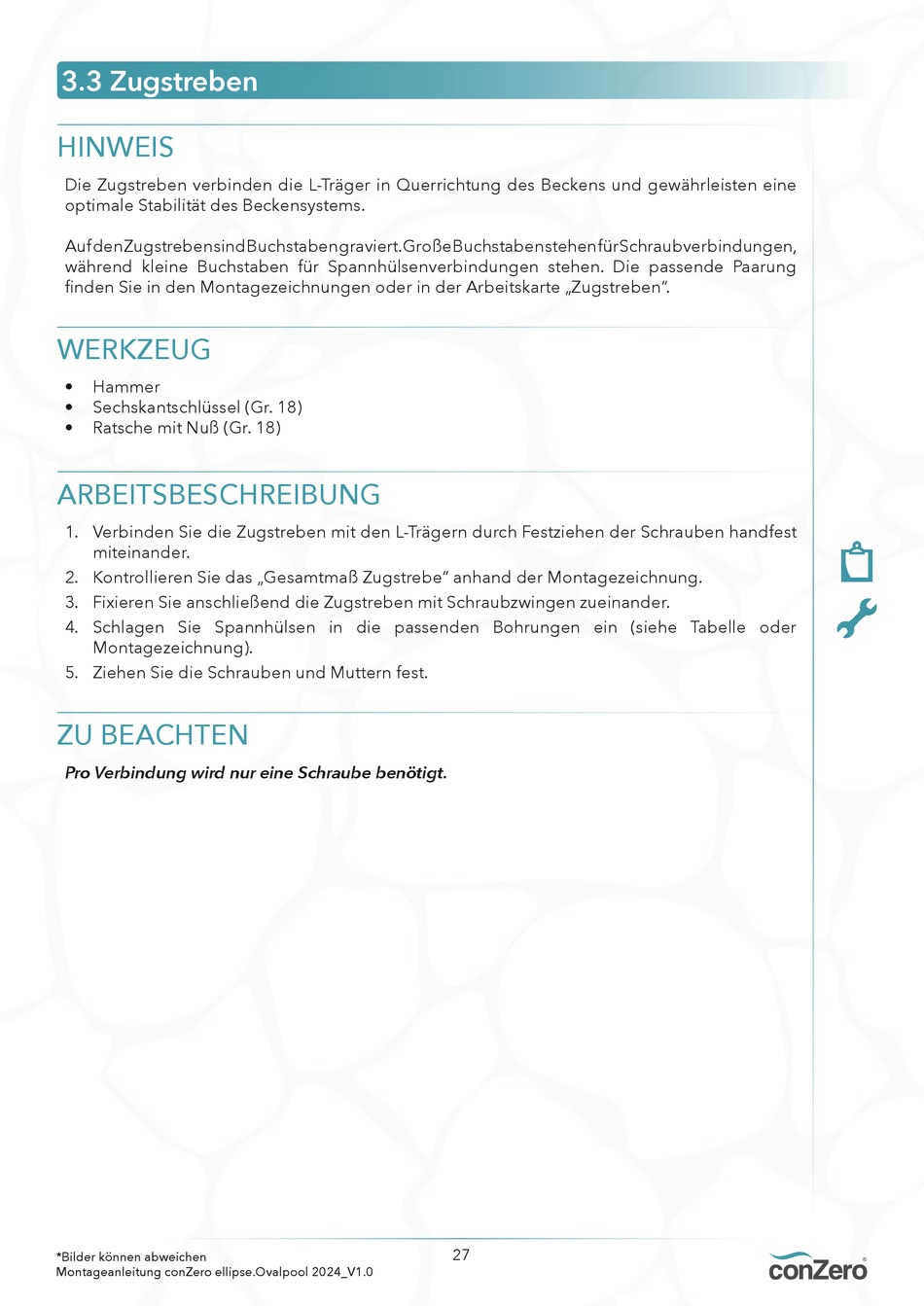

3.3 Zugstreben
HINWEIS
Die Zugstreben verbinden die L-Träger in Querrichtung des Beckens und gewährleisten eine
optimale Stabilität des Beckensystems.
Auf den Zugstreben sind Buchstaben graviert. Große Buchstaben stehen für Schraubverbindungen,
während kleine Buchstaben für Spannhülsenverbindungen stehen. Die passende Paarung
finden Sie in den Montagezeichnungen oder in der Arbeitskarte „Zugstreben".
WERKZEUG
•
Hammer
•
Sechskantschlüssel (Gr. 18)
•
Ratsche mit Nuß (Gr. 18)
ARBEITSBESCHREIBUNG
1. Verbinden Sie die Zugstreben mit den L-Trägern durch Festziehen der Schrauben handfest
miteinander.
2. Kontrollieren Sie das „Gesamtmaß Zugstrebe" anhand der Montagezeichnung.
3. Fixieren Sie anschließend die Zugstreben mit Schraubzwingen zueinander.
4. Schlagen Sie Spannhülsen in die passenden Bohrungen ein (siehe Tabelle oder
Montagezeichnung).
5. Ziehen Sie die Schrauben und Muttern fest.
ZU BEACHTEN
Pro Verbindung wird nur eine Schraube benötigt.
*Bilder können abweichen
Montageanleitung conZero ellipse.Ovalpool 2024_V1.0
