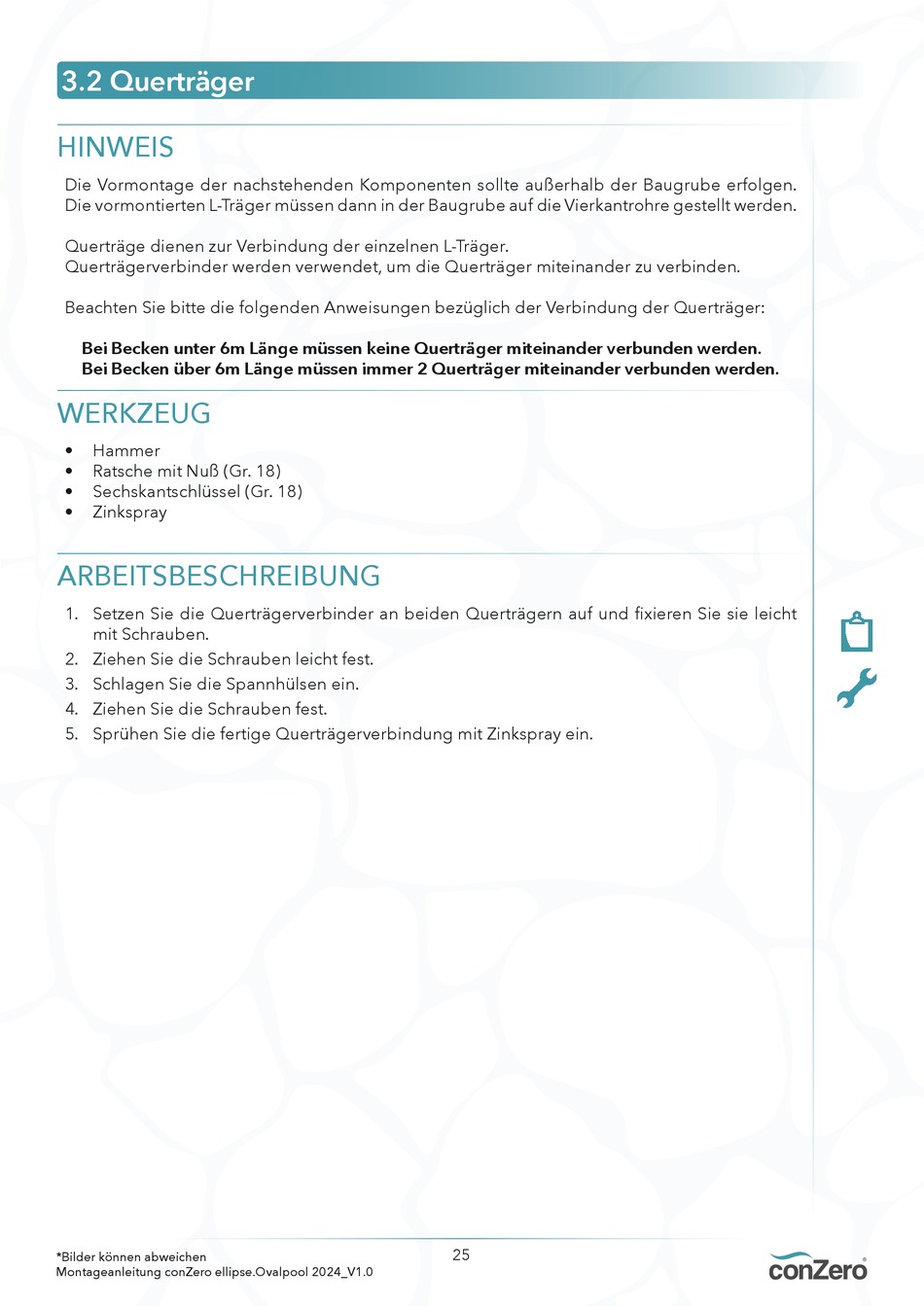

3.2 Querträger
HINWEIS
Die Vormontage der nachstehenden Komponenten sollte außerhalb der Baugrube erfolgen.
Die vormontierten L-Träger müssen dann in der Baugrube auf die Vierkantrohre gestellt werden.
Querträge dienen zur Verbindung der einzelnen L-Träger.
Querträgerverbinder werden verwendet, um die Querträger miteinander zu verbinden.
Beachten Sie bitte die folgenden Anweisungen bezüglich der Verbindung der Querträger:
Bei Becken unter 6m Länge müssen keine Querträger miteinander verbunden werden.
Bei Becken über 6m Länge müssen immer 2 Querträger miteinander verbunden werden.
WERKZEUG
•
Hammer
•
Ratsche mit Nuß (Gr. 18)
•
Sechskantschlüssel (Gr. 18)
•
Zinkspray
ARBEITSBESCHREIBUNG
1. Setzen Sie die Querträgerverbinder an beiden Querträgern auf und fixieren Sie sie leicht
mit Schrauben.
2. Ziehen Sie die Schrauben leicht fest.
3. Schlagen Sie die Spannhülsen ein.
4. Ziehen Sie die Schrauben fest.
5. Sprühen Sie die fertige Querträgerverbindung mit Zinkspray ein.
*Bilder können abweichen
Montageanleitung conZero ellipse.Ovalpool 2024_V1.0
25
