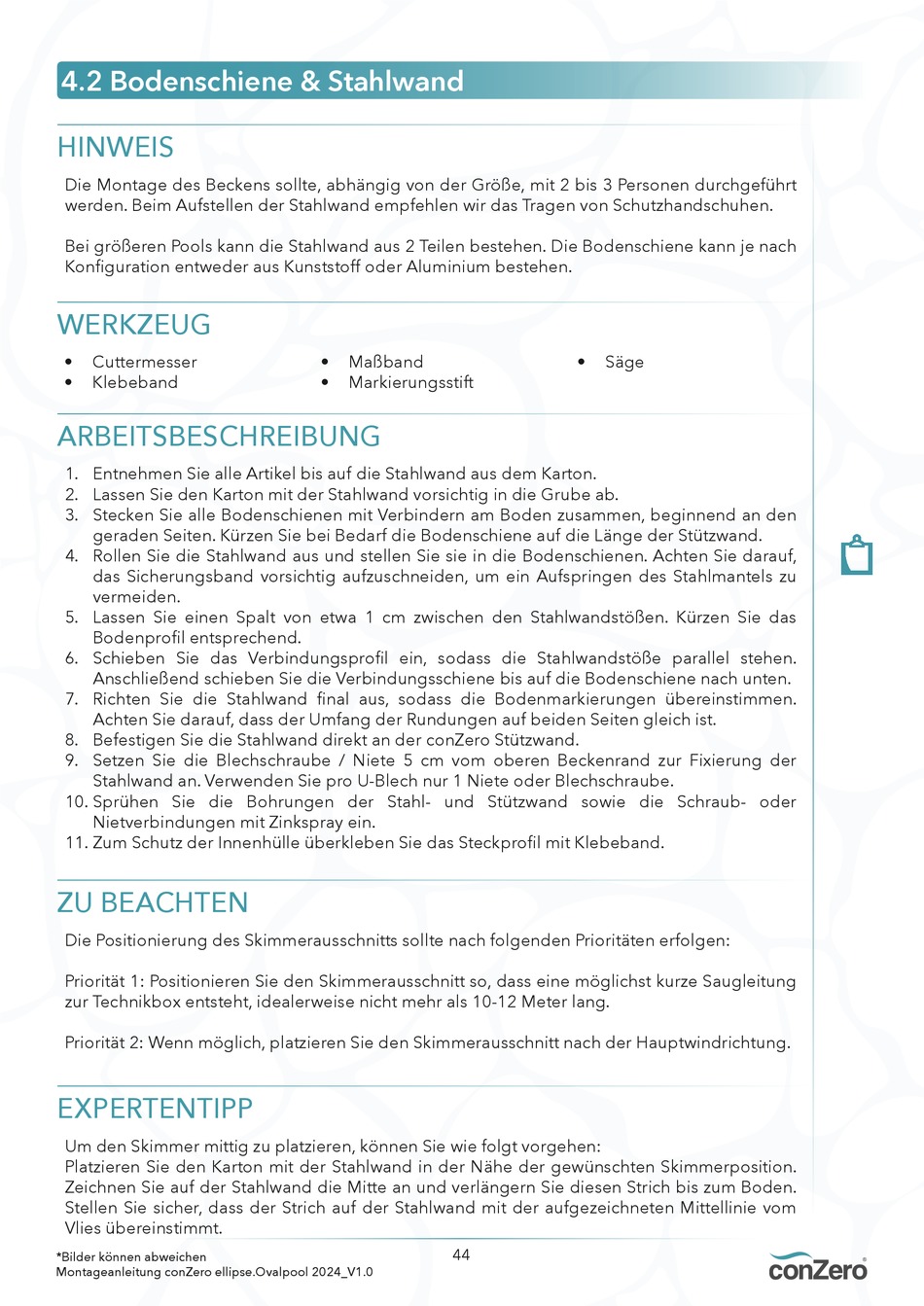

4.2 Bodenschiene & Stahlwand
HINWEIS
Die Montage des Beckens sollte, abhängig von der Größe, mit 2 bis 3 Personen durchgeführt
werden. Beim Aufstellen der Stahlwand empfehlen wir das Tragen von Schutzhandschuhen.
Bei größeren Pools kann die Stahlwand aus 2 Teilen bestehen. Die Bodenschiene kann je nach
Konfiguration entweder aus Kunststoff oder Aluminium bestehen.
WERKZEUG
•
Cuttermesser
•
Klebeband
ARBEITSBESCHREIBUNG
1. Entnehmen Sie alle Artikel bis auf die Stahlwand aus dem Karton.
2. Lassen Sie den Karton mit der Stahlwand vorsichtig in die Grube ab.
3. Stecken Sie alle Bodenschienen mit Verbindern am Boden zusammen, beginnend an den
geraden Seiten. Kürzen Sie bei Bedarf die Bodenschiene auf die Länge der Stützwand.
4. Rollen Sie die Stahlwand aus und stellen Sie sie in die Bodenschienen. Achten Sie darauf,
das Sicherungsband vorsichtig aufzuschneiden, um ein Aufspringen des Stahlmantels zu
vermeiden.
5. Lassen Sie einen Spalt von etwa 1 cm zwischen den Stahlwandstößen. Kürzen Sie das
Bodenprofil entsprechend.
6. Schieben Sie das Verbindungsprofil ein, sodass die Stahlwandstöße parallel stehen.
Anschließend schieben Sie die Verbindungsschiene bis auf die Bodenschiene nach unten.
7. Richten Sie die Stahlwand final aus, sodass die Bodenmarkierungen übereinstimmen.
Achten Sie darauf, dass der Umfang der Rundungen auf beiden Seiten gleich ist.
8. Befestigen Sie die Stahlwand direkt an der conZero Stützwand.
9. Setzen Sie die Blechschraube / Niete 5 cm vom oberen Beckenrand zur Fixierung der
Stahlwand an. Verwenden Sie pro U-Blech nur 1 Niete oder Blechschraube.
10. Sprühen Sie die Bohrungen der Stahl- und Stützwand sowie die Schraub- oder
Nietverbindungen mit Zinkspray ein.
11. Zum Schutz der Innenhülle überkleben Sie das Steckprofil mit Klebeband.
ZU BEACHTEN
Die Positionierung des Skimmerausschnitts sollte nach folgenden Prioritäten erfolgen:
Priorität 1: Positionieren Sie den Skimmerausschnitt so, dass eine möglichst kurze Saugleitung
zur Technikbox entsteht, idealerweise nicht mehr als 10-12 Meter lang.
Priorität 2: Wenn möglich, platzieren Sie den Skimmerausschnitt nach der Hauptwindrichtung.
EXPERTENTIPP
Um den Skimmer mittig zu platzieren, können Sie wie folgt vorgehen:
Platzieren Sie den Karton mit der Stahlwand in der Nähe der gewünschten Skimmerposition.
Zeichnen Sie auf der Stahlwand die Mitte an und verlängern Sie diesen Strich bis zum Boden.
Stellen Sie sicher, dass der Strich auf der Stahlwand mit der aufgezeichneten Mittellinie vom
Vlies übereinstimmt.
*Bilder können abweichen
Montageanleitung conZero ellipse.Ovalpool 2024_V1.0
•
Maßband
•
Markierungsstift
44
•
Säge
