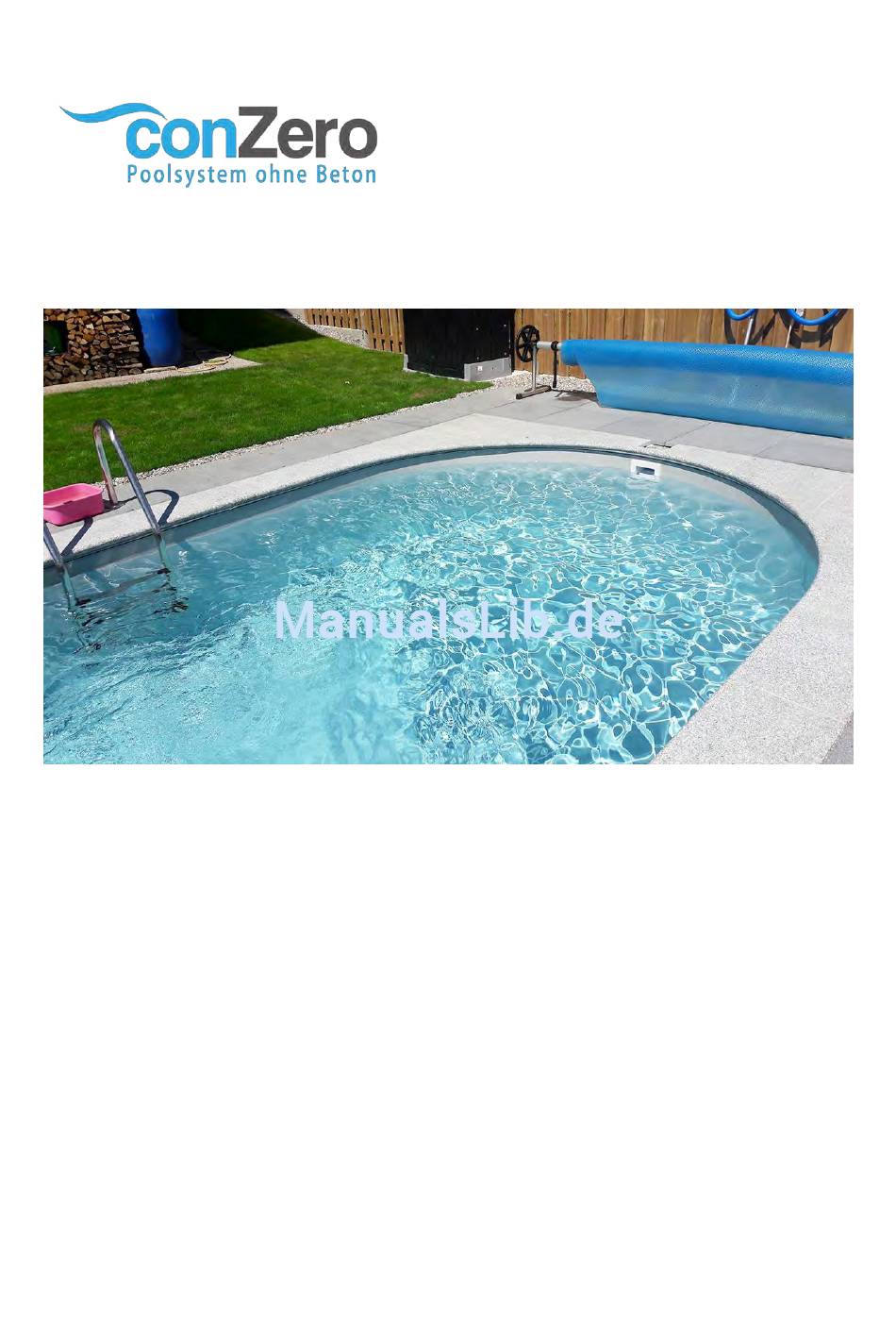

- Seite 1 Installationsanleitung conZero für Ovalform Becken...
-
Seite 2: Inhaltsverzeichnis
Aufbau des Poolsystems beachtet werden. Sollten einzelne oder mehrere Punkt unklar sein, so sollte vor Beginn der Montage Rücksprache mit dem Hersteller gehalten werden, um Folgeschäden an dem Poolsystem zu vermeiden. Bei Nichtbeachtung entfällt die Gewährleistung des Herstellers. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG... -
Seite 3: Lieferumfang Conzero Für Ovalform Becken
4-6 Sack Zement zur Verfestigung des Rollkieses bis ca. 60-75 cm Höhe vom Boden der Baugrube im Bereich der Rundungen • Schaltafeln o.Ä. damit beim Verlegen der Bodenplatte das Splitt Bett und die conZero Hartschaumplatten nicht beschädigt werden. • Bauschaum zur Verschließung von Ausschnitten, Fugen etc. -
Seite 4: Baugrube
Anzeichnen der Baugrube oben berücksichtigt werden Tiefe = Beckentiefe + 27 cm (2 cm für Handlauf + 5 cm für die conZero Bodenplatte und 12 + 3 + 5 cm = 20 cm für das Splittbett). Bei größeren Höhenunterschieden des Rohbodens können mehr als 5 cm Splitt unterhalb der Vierkantrohre notwendig sein, um die Höhenunterschiede auszugleichen. -
Seite 5: Schnurgerüst Aufbauen - Wichtige Punkte Markieren
1) und 3 m auf der Querseite (Punkt 2). Den Punkt 2 solange verändern, bis die Diagonale genau 5 m ergibt, also das Ende der Schnur wieder genau am Punkt 1 endet. Höhe der Schnur mit der Wasserwaage auf 0+x einrichten. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG... -
Seite 6: Vorbereitung Des Untergrunds
Zunächst nur ca. 5 cm Splitt im Bereich der Vierkantrohre (siehe Bild unten und Zeichnungen im Anhang) aufbringen, um die Unebenheiten des Rohbodens auszugleichen. Bei stärkeren Höhenunterschieden des Rohbodens entsprechend mehr Splitt kalkulieren und entsprechend tiefer ausbaggern. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG... - Seite 7 Mittellinie gemäß Zeichnung (abhängig von der Beckenbreite) eben und parallel verlegen. Anschließend den Splitt über die Vierkantrohre eben abziehen. Damit ist ein ebenes Fundament für die Aufstellung der Stützwände einfach herzustellen. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
-
Seite 8: Conzero Stützwände Montieren
Die Mitte der Baugrube in Längsrichtung auf beiden Seiten außen am Beckenboden markieren. Die Positionen der L-Träger laut Zeichnung „Draufsicht“ mit der Farbsprühdose in der Baugrube anzeichnen. Hier ein Beispiel für ein 700 x 350 Becken. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG... - Seite 9 Basis Träger richtet sich nach der Länge des Beckens (siehe Zeichnungen im Anhang) Prüfung: die Mitte der Querträger sollte genau mit der Markierung der Mitte der Baugrube übereinstimmen. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 10 Hängen Sie nun die U-Bleche am Querträger in die vorgestanzten Schlitze ein. Biegen Sie die kleine senkrechte Lasche mit einem Hammer um, damit die Bleche nicht mehr aus der Verankerung rutschen können. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 11 Bringen Sie nun den restlichen Splitt (12 cm) bis zur Oberkante der Traversen auf und ziehen Sie das Splittbett auf der gesamten Fläche, also inklusive der Rundungen plan ab. Damit ist der Aufbau der conZero Stützwände abgeschlossen. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
-
Seite 12: Conzero Bodenplatte Verlegen
Am besten von der Mitte des Beckens nach außen verlegen. Schaltafeln so auf das Kiesbett legen, dass 2-3 Reihen der conZero Bodenplatte von der Mitte aus verlegt werden können. Darauf achten, dass die Nut- und –Feder Verbindung vollständig zusammengesteckt sind und die Platten nahezu ohne Fuge verlegt werden. - Seite 13 Poolsystems. Dadurch kann die Beckenwand beschädigt werden. Auf fachgerechte Ausführung ist zu achten. Die conZero Vinyl Platten auf der Bodenplatte Stoß an Stoß verlegen und auf den Radius zuschneiden. Schutzfolie abziehen. Stöße mit einem lösemittelfreien, transparenten Klebeband auf der ganzen Länge faltenfrei verkleben.
- Seite 14 Achtung Kühlung der Vinylplatten bei starker Sonneneinstrahlung oder Hitze erforderlich: das Vlies sofort wässern und ständig feucht halten. Die Vinylplatten können sich sonst verformen. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
-
Seite 15: Flansche Für 2-Teilige Leiter Montieren (Falls Konfiguriert)
Leiter provisorisch anschrauben, um zu prüfen, ob die Bohrungen passen. Anschließend wird die Leiter zur Montage des conZero Softtouch Wandbelags und der Folie wieder abgenommen. Leiter Oberteil/Einstiegshilfe Nach Fertigstellung der gewählten Beckenrandlösung wird das Leiter Oberteil bzw. die beiden Teile der Einstiegshilfe mit Dübeln und Schrauben auf dem befestigten Beckenrand montiert. -
Seite 16: Wandvlies Ankleben
Seite der U-Bleche anbringen. (Das Vlies ist auf dem Bild oben leider nicht sichtbar) Im nächsten Schritt wird der Aufbau des Ovalform Stahlwandbeckens gemäß der Aufbauanleitung des Herstellers vorgenommen. Hier ein Beispiel: http://www.poolakademie.de/tpl/download/Aufbauanleitung-Stahlmantelbecken-2.pdf conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG... -
Seite 17: Stahlwand Und Folie
Schnur oder einem Maßband werden von der linken Kante und von der rechten Kante der conZero Stützwand zwei gleich große Kreisbögen mit z.B. mit 2m Radius gezogen. Im Schnittpunkt der beiden Kreisbögen ist die Mitte der Längsachse. Dann wird die Mittelinie gezeichnet und nach conZero für Ovalformbecken –... - Seite 18 Loch mit einer Lochkreissäge mit dem passenden Durchmesser (64 mm) aus. Ebenso verfahren Sie mit der Stahlwand des Beckens, nach dem diese in Ihrer finalen Position an der conZero Stützwand fixiert wurde. Die Bohrlöcher sind zu entgraten und anschließend mit Zinkspray einzusprühen.
- Seite 19 Die Temperatur sollte für für diesen Arbeitsschritt ca. 20°- 25 °C betragen. Höhere oder tiefere Temperaturen erschweren den faltenfreien Einbau. Praxis Tipps der conZero Poolbauer für faltenfreies Einhängen der Beckenfolie: Zeichnen Sie die Mittelachse des Beckens in Längsrichtung auf dem Bodenvlies am besten mit einer Schlagschnur an.
- Seite 20 Wasserseite mit den entsprechenden Dichtungen gesteckt und auf der Rückseite verschraubt. Der Handlauf wird frühestens ab 1m Wassertiefe angebracht und auf die entsprechende Länge zugeschnitten. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
-
Seite 21: Gerade Stützwände Mit Drainage Kies Hinterfüllen
Gerade Stützwände mit Drainage Kies hinterfüllen Ab einem Wasserstand von 50 % (ca. 60 cm) sollte das Becken im Bereich der conZero Stützwände mit Drainage Kies 8-16 mm hinterfüllt werden. Die Höhe dieser Kiesschicht muss immer etwas weniger als der aktuelle Wasserstand betragen. - Seite 22 Bausachverständigen geklärt werden. Für die Beckenhöhen 135 cm und 150 cm werden Rundschalungselemente mit 15 cm Höhe mitgeliefert. Diese sollten als erste Lage auf der conZero Bodenplatte verlegt werden. Die Schalungselemente mit 120 cm Höhe werden anschließend aufgesetzt. Empfohlen: Optional kann die conZero Rundschalung zusätzlich mit einer Noppenfolie (im Lieferumfang nicht enthalten) geschützt werden.
-
Seite 23: Skimmer Und Düsen Montieren
Einlaufdüsen entfernt werden. In das frei werdende Gewinde kann jetzt z.B. ein 1,5“ Übergangsnippel eingeschraubt werden. Dieser wird mit einem Stück PVC Rohr nach außen verlängert, damit außerhalb der conZero Rundschalung ein 90° Bogen zum Anschluss eines 50 mm PVC Schlauches eingeklebt werden kann. Die Kabelführung der LED Flachscheinwerfer wird am besten ebenfalls durch einen 1,5“... -
Seite 24: Rundungen Mit Drainage Kies Hinterfüllen
(Siehe wichtige nachstehende Hinweise) Achtung: Der Drainage Rollkies ist eine notwendige Komponente des conZero Poolsystems und darf deshalb nicht weggelassen oder durch andere Komponenten ersetzt werden. Die Stabilität zur Kompensation des Erddrucks sollte insbesondere im Bereich der Rundschalung weiter erhöht werden, in dem insbesondere die unteren Schichten der Kiesschicht mit Zement bestreut und dann gewässert werden. -
Seite 25: Überwinterung - Wasseraustausch
Fall z.B. durch das Befahren mit schweren Fahrzeugen erhöht werden. Es ist deshalb wichtig, das Becken nach dem Entleeren und der Reinigung sofort wieder mit Wasser zu befüllen. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG... -
Seite 26: Anhang Zeichnungen
Anhang Zeichnungen Beckengröße 300 x 450 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG... - Seite 27 Zu nutzende Bohrungen für Spannhülsen sind auf der linken Zugstrebe markiert mit k und b und auf der rechten mit b und k. Gesamtlänge der verbundenen Zugstreben (Außenkante-Außenkante) = 226 mm. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 28 Beckengröße 300 x 500 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 29 Zu nutzende Bohrungen für Spannhülsen sind auf der linken Zugstrebe markiert mit k und b und auf der rechten mit b und k. Gesamtlänge der montierten Zugstreben (Außenkante-Außenkante) = 226 mm. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 30 Beckengröße 320 x 525 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 31 Zu nutzende Bohrungen für Spannhülsen sind auf der linken Zugstrebe markiert mit m und d und auf der rechten mit d und m. Gesamtlänge der montierten Zugstreben (Außenkante-Außenkante) = 246 mm. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 32 Beckengröße 320 x 600 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 33 Zu nutzende Bohrungen für Spannhülsen sind auf der linken Zugstrebe markiert mit m und d und auf der rechten mit d und m. Gesamtlänge der montierten Zugstreben (Außenkante-Außenkante) = 246 mm. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 34 Beckengröße 350 x 700 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 35 Zu nutzende Bohrungen für Spannhülsen sind auf der linken Zugstrebe markiert mit m und f und auf der rechten mit f und m. Gesamtlänge der montierten Zugstreben (Außenkante-Außenkante) = 276 mm. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 36 Beckengröße 300 x 700 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 37 Zu nutzende Bohrungen für Spannhülsen sind auf der linken Zugstrebe markiert mit k und b und auf der rechten mit b und k. Gesamtlänge der montierten Zugstreben (Außenkante-Außenkante) = 226 mm. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 38 Beckengröße 400 x 800 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 39 Zu nutzende Bohrungen für Spannhülsen sind auf der linken Zugstrebe markiert mit m und k und auf der rechten mit k und m. Gesamtlänge der montierten Zugstreben (Außenkante-Außenkante) = 325 mm. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 40 Beckengröße 416 x 800 conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
- Seite 41 In der Mitte sind die Spannhülsen bei p-l und j-o einzuschlagen. Gesamtlänge der montierten Zugstreben (Außenkante-Außenkante) = 341 mm. conZero für Ovalformbecken – Poolsystem ohne Beton – Installationsanleitung - conZero GmbH & Co. KG...
