2. Zugstreben montieren

Die Zugstreben verbinden die L-Träger mit den jeweils gegenüberliegenden L-Trägern.
Diese werden gemäß nachstehender Tabelle und oder gemäß der entsprechenden Zeichnung im
Anhang am besten außerhalb der Baugrube vormontiert.
Die Bohrungen der Zugstreben sind mit großen und kleinen Buchstaben markiert. Die großen
Buchstaben bezeichnen die Bohrungen für die Schrauben, die kleinen Buchstaben bezeichnen die
kleineren Bohrungen für die Spannhülsen. In der Zeichnung für Ihr Becken im Anhang finden die
Hinweise, welche Buchstabenkombination für Ihr Becken die richtige Länge der Zugstreben ergibt.

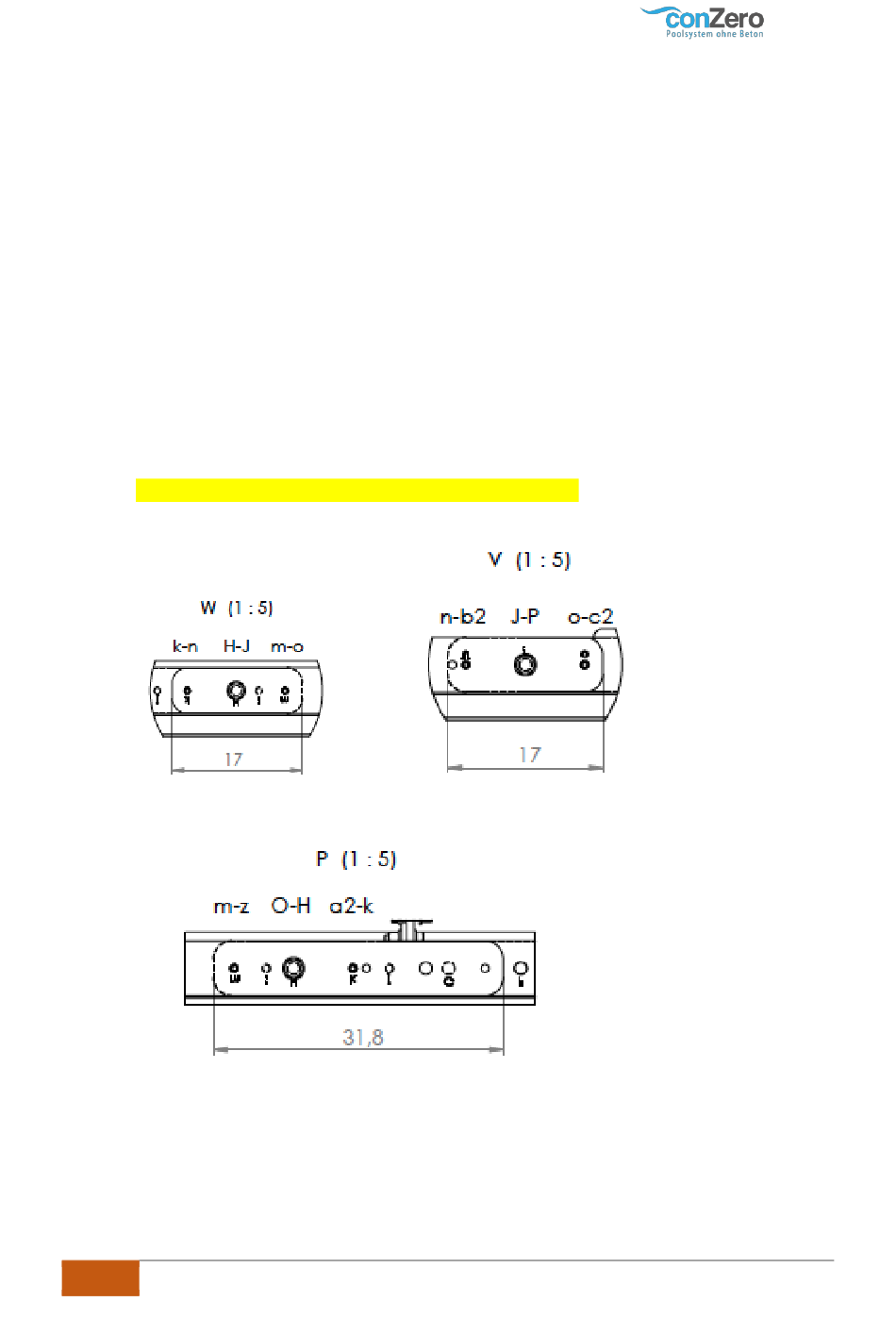

Hier ein Beispiel: An der Position W einer Zugstrebe für die lange Seite müssen die großen
Buchstaben H und J übereinstimmen. Schrauben Sie die Zugstreben mit der Zugstrebenverlängerung
an diesen beiden Bohrungen zusammen. Die Positionen für die beiden Spannhülsen mit den
Buchstaben k und n und m und o ergeben sich dabei automatisch. Verfahren Sie ebenso mit den
Positionen V und P.
Wichtig: nur eine Schraube pro Zugstrebenverbindung verwenden.
Kontrollieren Sie die sich ergebende Gesamtlänge der Zugstreben anhand der nachstehenden
Tabelle und/oder anhand der Zeichnung im Anhang.
