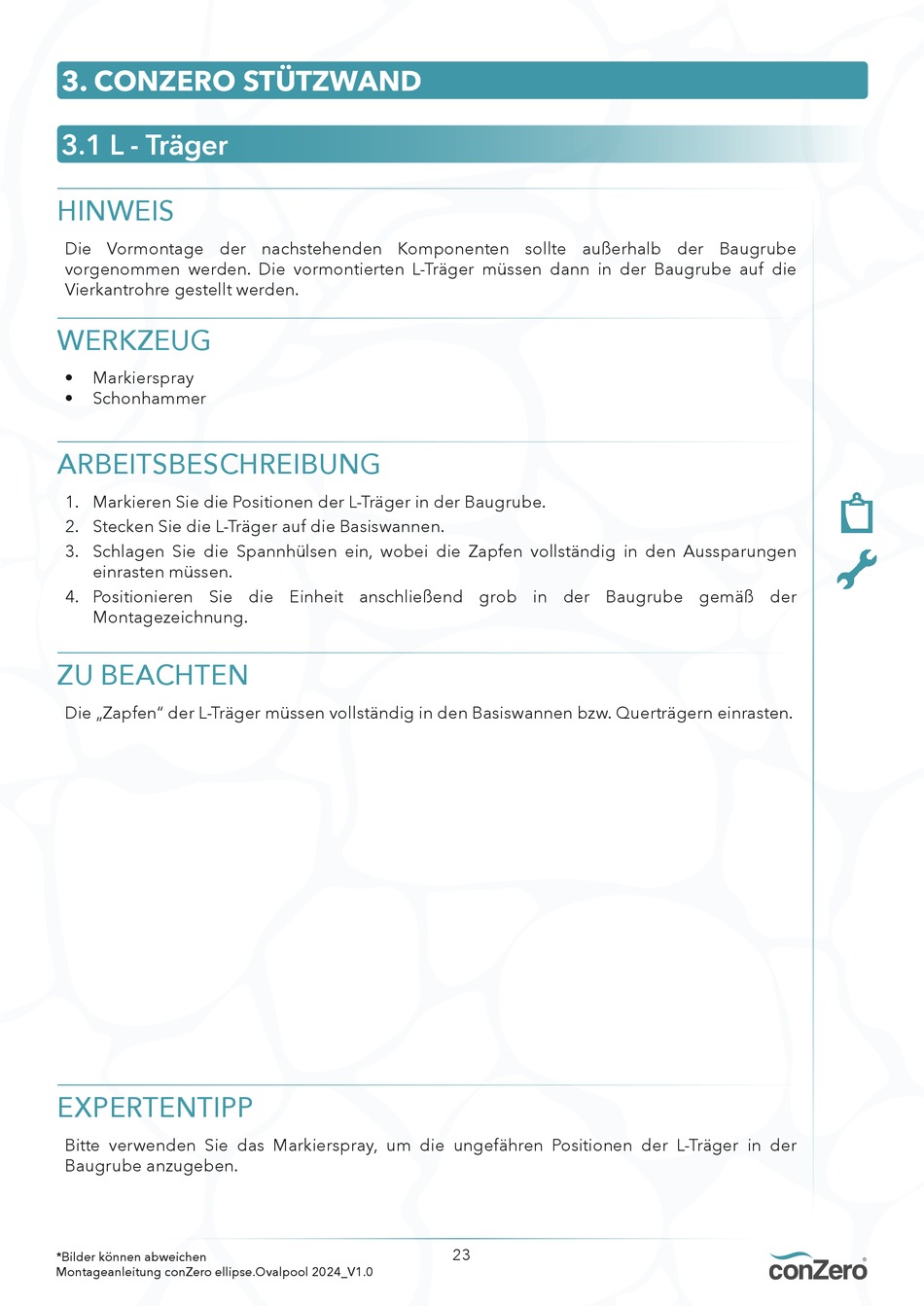

3. CONZERO STÜTZWAND
3.1 L - Träger
HINWEIS
Die Vormontage der nachstehenden Komponenten sollte außerhalb der Baugrube
vorgenommen werden. Die vormontierten L-Träger müssen dann in der Baugrube auf die
Vierkantrohre gestellt werden.
WERKZEUG
•
Markierspray
•
Schonhammer
ARBEITSBESCHREIBUNG
1. Markieren Sie die Positionen der L-Träger in der Baugrube.
2. Stecken Sie die L-Träger auf die Basiswannen.
3. Schlagen Sie die Spannhülsen ein, wobei die Zapfen vollständig in den Aussparungen
einrasten müssen.
4. Positionieren Sie die Einheit anschließend grob in der Baugrube gemäß der
Montagezeichnung.
ZU BEACHTEN
Die „Zapfen" der L-Träger müssen vollständig in den Basiswannen bzw. Querträgern einrasten.
EXPERTENTIPP
Bitte verwenden Sie das Markierspray, um die ungefähren Positionen der L-Träger in der
Baugrube anzugeben.
*Bilder können abweichen
Montageanleitung conZero ellipse.Ovalpool 2024_V1.0
