5
Funktion der DIP-Schalter
5.1
Betriebsart
Das multisio 1D4-4RO ISO kennt für jeden Ausgang die Betriebsarten "normal"
und "manuell". Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8.
Die Zuordnung der DIP-Schalter zu den Ausgängen sind:
•
DIP-Schalter 5 schaltet die Betriebsart des Ausgangs 1
•
DIP-Schalter 6 schaltet die Betriebsart des Ausgangs 2
•
DIP-Schalter 7 schaltet die Betriebsart des Ausgangs 3
•
DIP-Schalter 8 schaltet die Betriebsart des Ausgangs 4
Ist der DIP-Schalter auf Off, dann befindet sich der zugehörige Ausgang in der
normalen Betriebsart. Ist der DIP-Schalter auf On, dann befindet sich der zuge-
hörige Ausgang in der manuellen Betriebsart.

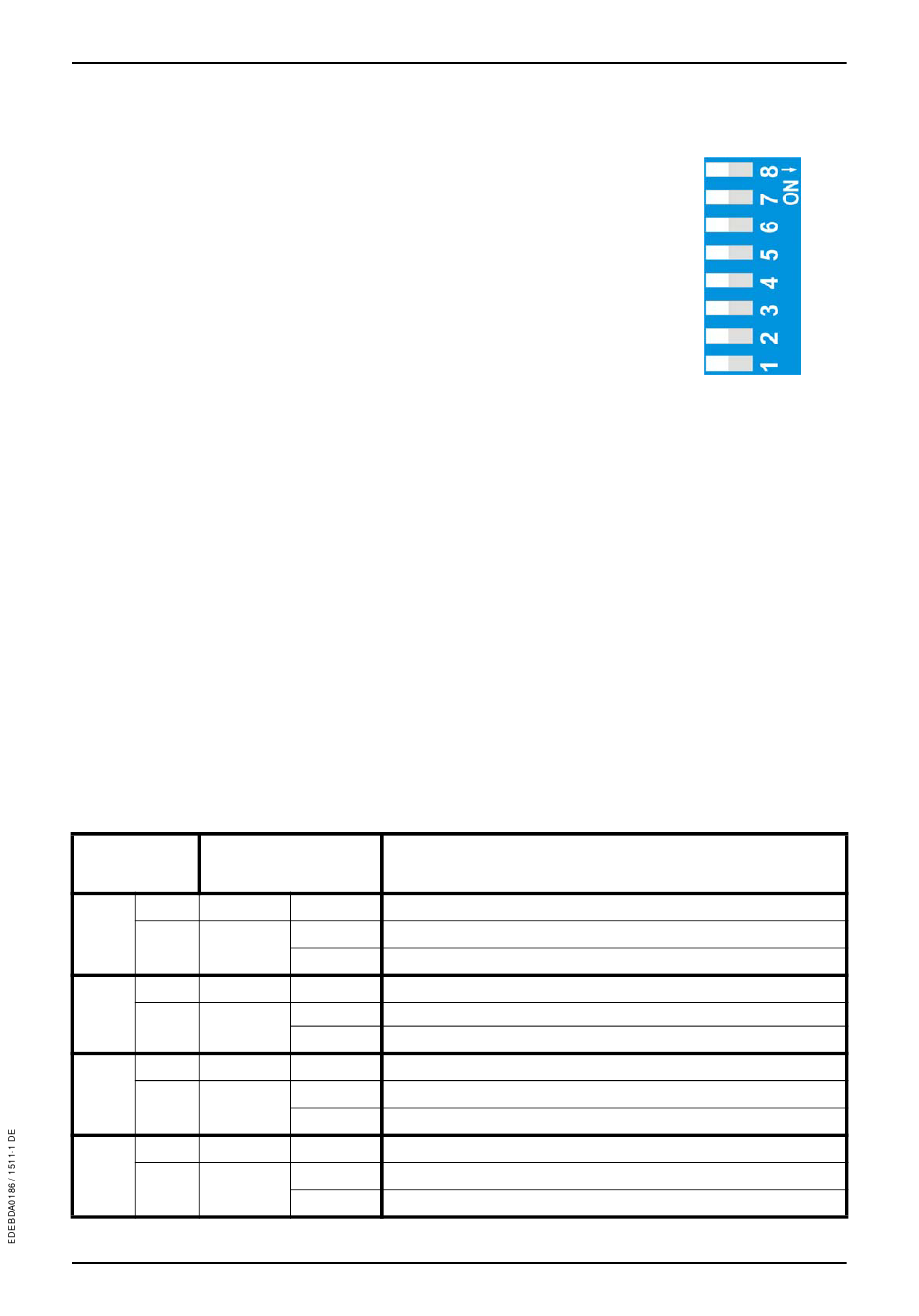

Gezeichnete Schalterstellung:
OFF = weiss
ON
= grau
Normale Betriebsart
In der normalen Betriebsart wird der im Modul gebildete Zustand am zugehörigen Ausgang ausgegeben.
Manuelle Betriebsart
In der manuellen Betriebsart wird der Zustand der DIP-Schalter 1 bis 4, anstatt des im Modul gebildeten Zu-
standes, am zugehörigen Ausgang ausgegeben. Die Zuordnung der DIP-Schalter zu den Ausgängen sind:
•
DIP-Schalter 1 schaltet den Zustand des Ausgangs 1
•
DIP-Schalter 2 schaltet den Zustand des Ausgangs 2
•
DIP-Schalter 3 schaltet den Zustand des Ausgangs 3
•
DIP-Schalter 4 schaltet den Zustand des Ausgangs 4
Ist der DIP-Schalter auf Off, dann wird der Ausgang passiv / aus. Ist der DIP-Schalter auf On, dann wird der
Ausgang aktiv / ein.
5.2
DIP-Schalter Einstellungen
Betriebsart
DIP
Off
---
S5
On
S1
Off
---
S6
On
S2
Off
---
S7
On
S3
Off
---
S8
On
S4
Version 2.00
Zustand
Bedeutung
DIP
---
Ausgang 1 = normale Betriebsart
Off
Ausgang 1 = manuelle Betriebsart passiv / aus
On
Ausgang 1 = manuelle Betriebsart aktiv / ein
---
Ausgang 2 = normale Betriebsart
Off
Ausgang 2 = manuelle Betriebsart passiv / aus
On
Ausgang 2 = manuelle Betriebsart aktiv / ein
---
Ausgang 3 = normale Betriebsart
Off
Ausgang 3 = manuelle Betriebsart passiv / aus
On
Ausgang 3 = manuelle Betriebsart aktiv / ein
---
Ausgang 4 = normale Betriebsart
Off
Ausgang 4 = manuelle Betriebsart passiv / aus
On
Ausgang 4 = manuelle Betriebsart aktiv / ein
Bedienungsanleitung multisio 1D4-4RO ISO
Seite 4 von 5
