Bedienungsanleitung multisio 2D2-4DI
5
Funktion der DIP-Schalter
5.1
Betriebsart
Das multisio 2D2-4DI kennt für jeden Eingang die Betriebsarten "normal" und
"manuell". Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8.
Die Zuordnung der DIP-Schalter zu den Eingängen sind:
•
DIP-Schalter 5 schaltet die Betriebsart des Eingangs 1
•
DIP-Schalter 6 schaltet die Betriebsart des Eingangs 2
•
DIP-Schalter 7 schaltet die Betriebsart des Eingangs 3
•
DIP-Schalter 8 schaltet die Betriebsart des Eingangs 4
Ist der DIP-Schalter auf Off, dann befindet sich der zugehörige Eingang in der
normalen Betriebsart. Ist der DIP-Schalter auf On, dann befindet sich der zuge-
hörige Eingang in der manuellen Betriebsart.

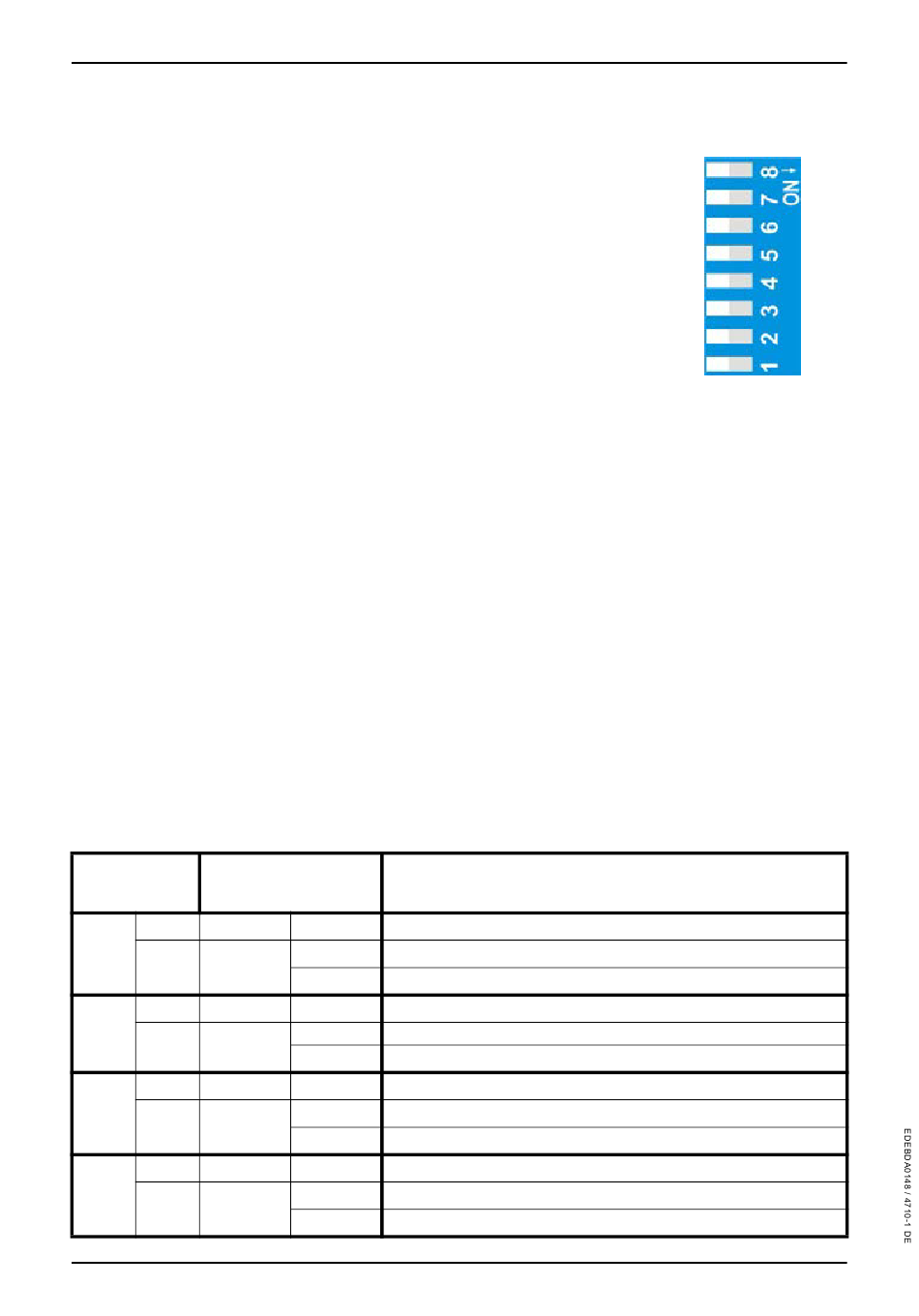

Gezeichnete Schalterstellung:
OFF = weiss
ON
= grau
Normale Betriebsart
In der normalen Betriebsart wird der aktuelle Zustand des zugehörigen Eingang weitererarbeitet.
Manuelle Betriebsart
In der manuellen Betriebsart wird der Zustand der DIP-Schalter 1 bis 4, anstatt des Zustandes des zugehörigen
Eingangs, weiterverarbeitet. Die Zuordnung der DIP-Schalter zu den Eingängen sind:
•
DIP Schalter 1 schaltet den Zustand des Eingangs 1
•
DIP Schalter 2 schaltet den Zustand des Eingangs 2
•
DIP Schalter 3 schaltet den Zustand des Eingangs 3
•
DIP Schalter 4 schaltet den Zustand des Eingangs 4
Ist der DIP-Schalter auf Off, dann wird der Eingangszustand passiv/aus weiterverarbeitet. Ist der DIP-Schalter
auf On, dann wird der Eingangszustand aktiv/ein weiterverarbeitet.
5.2
DIP-Schalter Einstellungen
Betriebsart
DIP
Off
---
S5
On
S1
Off
---
S6
On
S2
Off
---
S7
On
S3
Off
---
S8
On
S4
Seite 4 von 5
Zustand
Bedeutung
DIP
---
Eingang 1 = normale Betriebsart
Off
Eingang 1 = manuelle Betriebsart passiv / aus
On
Eingang 1 = manuelle Betriebsart aktiv / ein
---
Eingang 2 = normale Betriebsart
Off
Eingang 2 = manuelle Betriebsart passiv / aus
On
Eingang 2 = manuelle Betriebsart aktiv / ein
---
Eingang 3 = normale Betriebsart
Off
Eingang 3 = manuelle Betriebsart passiv / aus
On
Eingang 3 = manuelle Betriebsart aktiv / ein
---
Eingang 4 = normale Betriebsart
Off
Eingang 4 = manuelle Betriebsart passiv / aus
On
Eingang 4 = manuelle Betriebsart aktiv / ein
Version 2.01
