6

Funktion der DIP-Schalter:

6.1
Betriebsart
Das multisio D2-4DI-2 kennt für jeden Eingang die Betriebs-
arten „normal" und „manuell". Die Umschaltung erfolgt über
die DIP-Schalter 5 bis 8.
Die Zuordnung der DIP-Schalter zu den Eingängen sind:
DIP-Schalter 5 schaltet die Betriebsart des Eingangs 1
DIP-Schalter 6 schaltet die Betriebsart des Eingangs 2
DIP-Schalter 7 schaltet die Betriebsart des Eingangs 3
DIP-Schalter 8 schaltet die Betriebsart des Eingangs 4
Ist der DIP-Schalter auf OFF, dann befindet sich der zugehörige
Eingang in der normalen Betriebsart. Ist der DIP-Schalter auf ON,
dann befindet sich der zugehörige Eingang in der manuellen
Betriebsart.

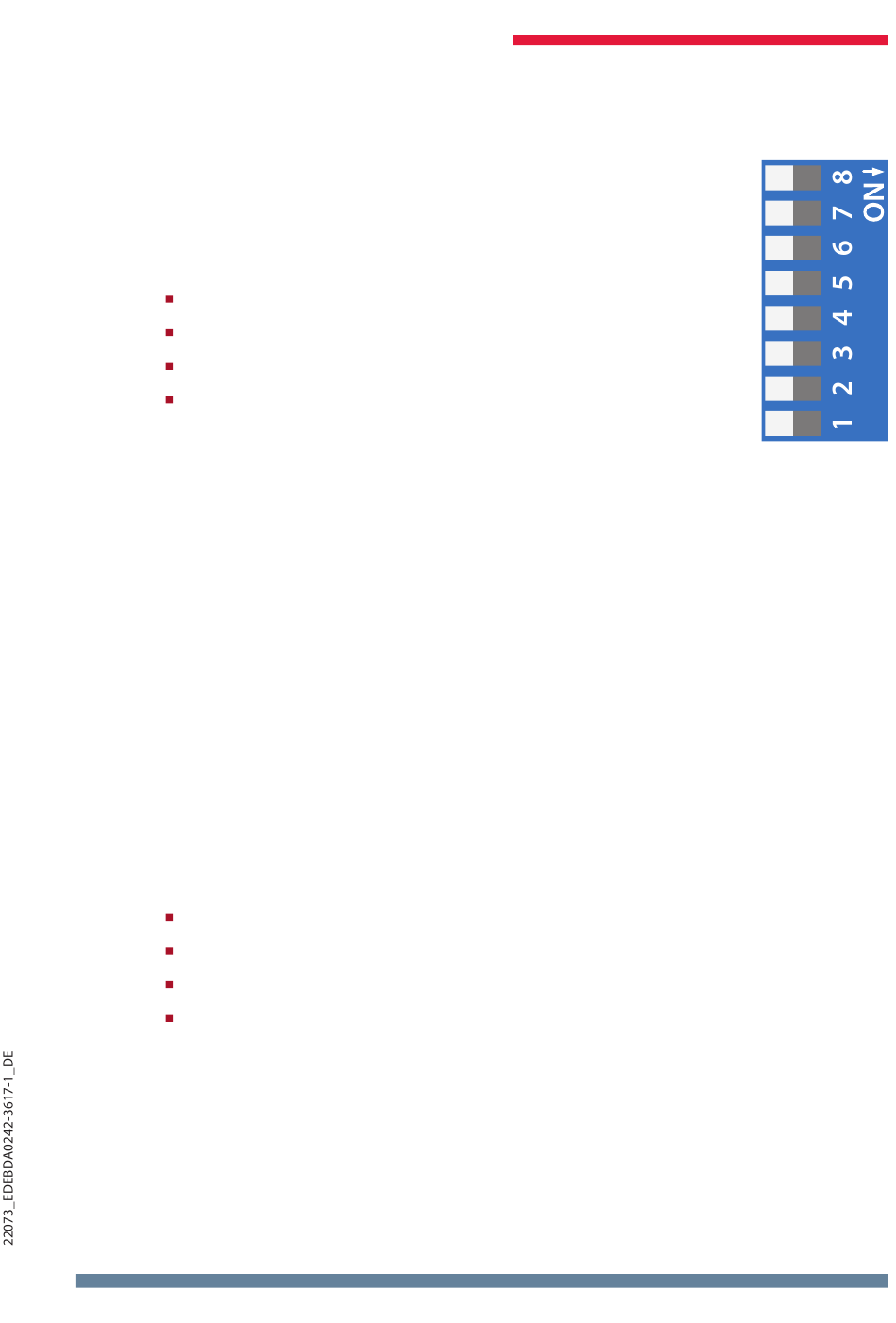

Gezeichnete Schalterstellung:
OFF = weiss
ON = grau
Normale Betriebsart
In der normalen Betriebsart wird der aktuelle Zustand des zugehörigen
Eingang weitererarbeitet.
Manuelle Betriebsart
In der manuellen Betriebsart wird der Zustand der DIP-Schalter 1 bis 4,
anstatt des Zustandes des zugehörigen Eingangs, weiterverarbeitet.
Die Zuordnung der DIP-Schalter zu den Eingängen sind:
DIP Schalter 1 schaltet den Zustand des Eingangs 1
DIP Schalter 2 schaltet den Zustand des Eingangs 2
DIP Schalter 3 schaltet den Zustand des Eingangs 3
DIP Schalter 4 schaltet den Zustand des Eingangs 4
Ist der DIP-Schalter auf OFF dann wird der Eingangszustand passiv/aus weiter-
verarbeitet. Ist der DIP-Schalter auf ON dann wird der Eingangszustand aktiv/
ein weiterverarbeitet.
Rev. 2.01
KBR multisio D2-4DI-2
7
