1

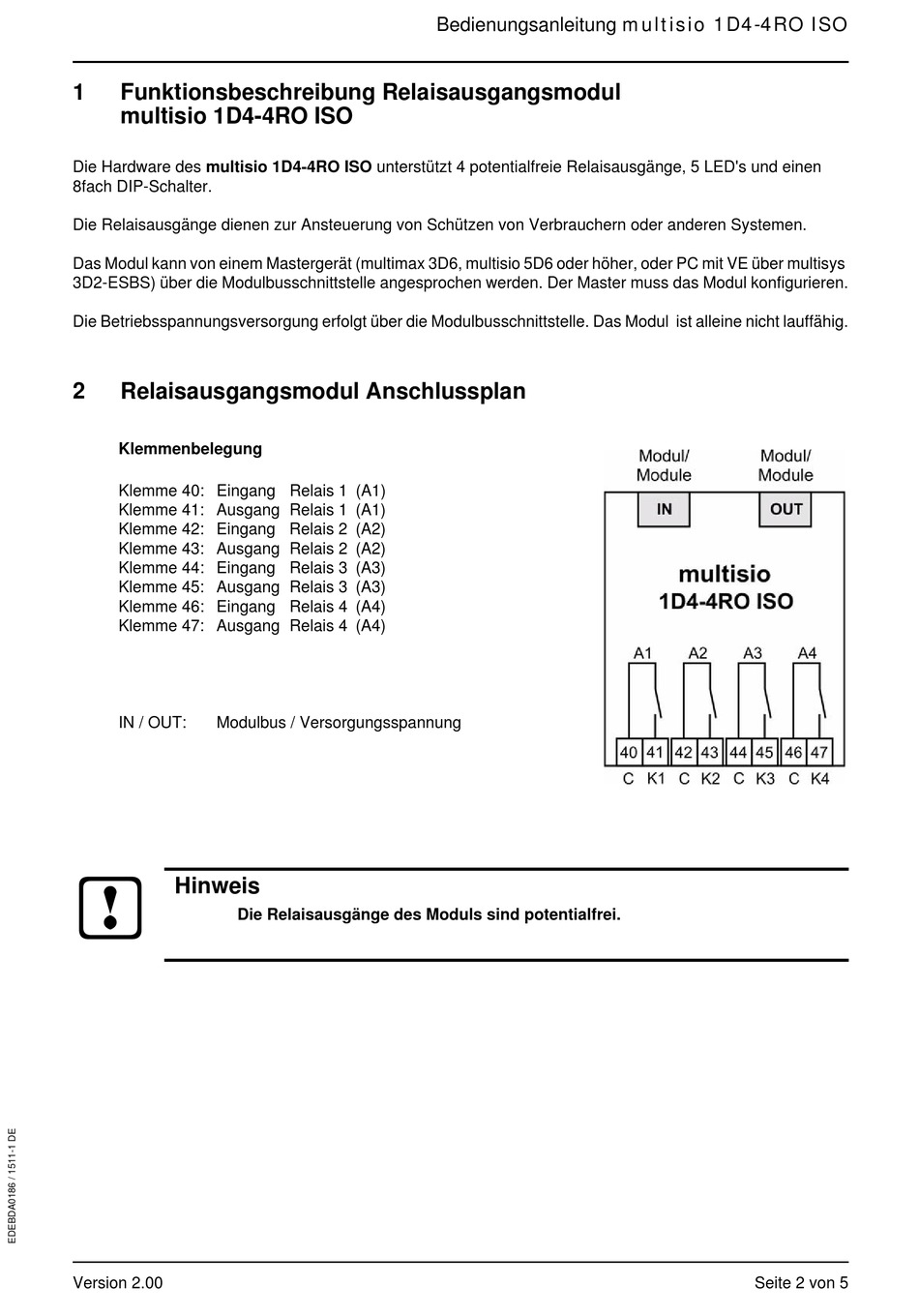

Funktionsbeschreibung Relaisausgangsmodul
multisio 1D4-4RO ISO
Die Hardware des multisio 1D4-4RO ISO unterstützt 4 potentialfreie Relaisausgänge, 5 LED's und einen
8fach DIP-Schalter.
Die Relaisausgänge dienen zur Ansteuerung von Schützen von Verbrauchern oder anderen Systemen.
Das Modul kann von einem Mastergerät (multimax 3D6, multisio 5D6 oder höher, oder PC mit VE über multisys
3D2-ESBS) über die Modulbusschnittstelle angesprochen werden. Der Master muss das Modul konfigurieren.
Die Betriebsspannungsversorgung erfolgt über die Modulbusschnittstelle. Das Modul ist alleine nicht lauffähig.
2
Relaisausgangsmodul Anschlussplan
Klemmenbelegung
Klemme 40: Eingang Relais 1 (A1)
Klemme 41: Ausgang Relais 1 (A1)
Klemme 42: Eingang Relais 2 (A2)
Klemme 43: Ausgang Relais 2 (A2)
Klemme 44: Eingang Relais 3 (A3)
Klemme 45: Ausgang Relais 3 (A3)
Klemme 46: Eingang Relais 4 (A4)
Klemme 47: Ausgang Relais 4 (A4)
IN / OUT:
Modulbus / Versorgungsspannung
a
Hinweis
Die Relaisausgänge des Moduls sind potentialfrei.
Version 2.00
Bedienungsanleitung multisio 1D4-4RO ISO
Seite 2 von 5
