5 Funktion des Scan-Tasters
Wird der Scan-Taster kurzzeitig
gedrückt, dann geht das Modul in
den Scanmode über.
Gezeichnete Schalterstellung:
OFF = weiss
ON = grau
6

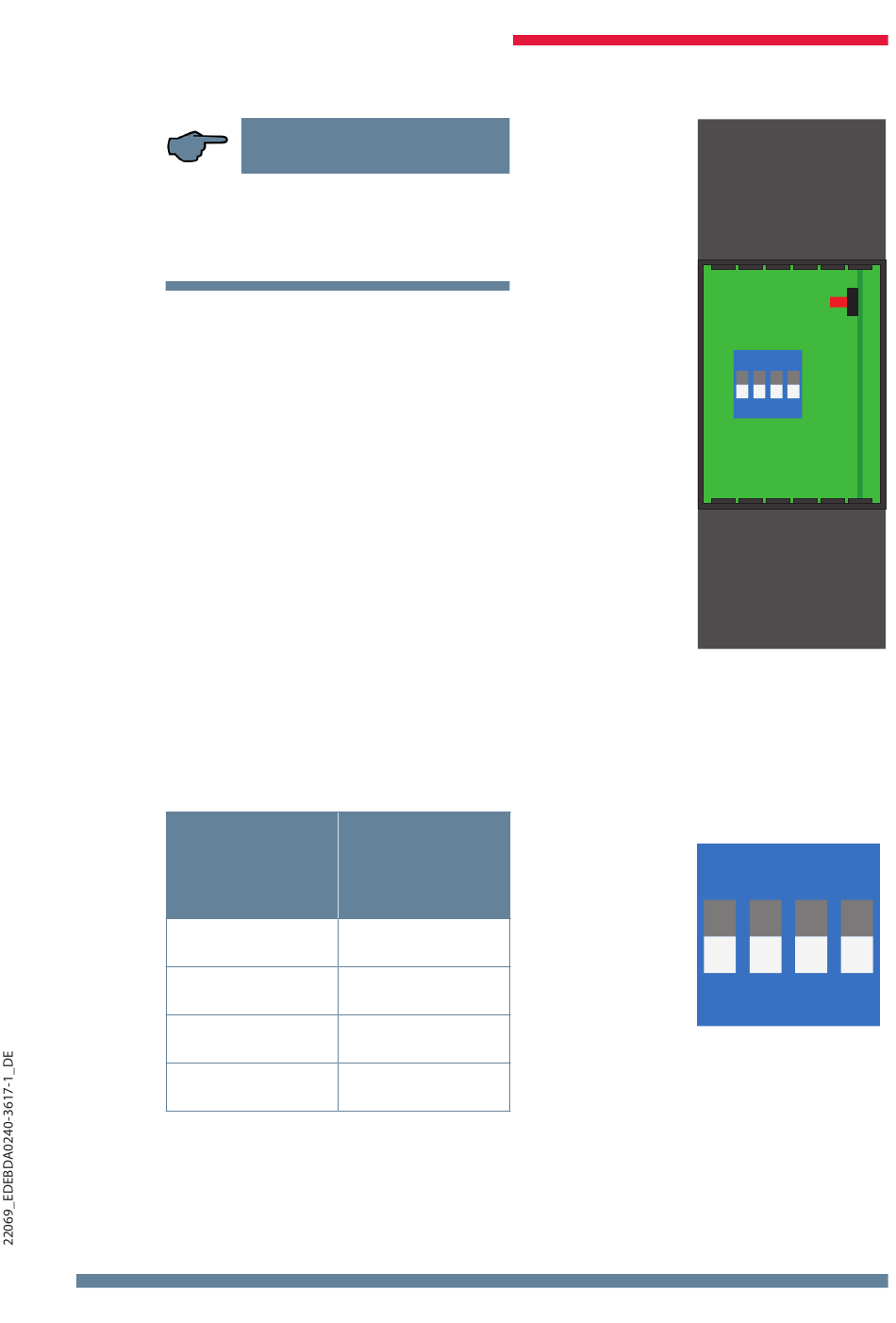

Funktion der DIP-Schalter:

Umschaltung der Eingänge 1 bis 4:
Bei
Schalterstellung
OFF
S1 = 0 / 2 – 10V
S2 = 0 / 2 – 10V
S3 = 0 / 2 – 10V
S4 = 0 / 2 – 10V
Rev. 2.01
HINWEIS
Bei
Schalterstellung
ON
:
S1 = 0 / 4 – 20mA
S2 = 0 / 4 – 20mA
S3 = 0 / 4 – 20mA
S4 = 0 / 4 – 20mA
:
KBR multisio D2-4AI-2
Scan-Button
Scan-Taster
ON SAB
1 2 3 4
DIP-Switch
DIP-Schalter
