Fase 3:
Nel caso di un pattern tipico come in fig. 12
†
correggere il disallineamento parallelo (offset)
regolando la macchina o la puleggia mobile
assialmente. Spostare una delle pulegge sul relativo
albero (come in fig. 13) in modo tale che le linee
†
laser corrispondano esattamente alle stesse linee di
riferimento centrate (come in fig. 14).
†

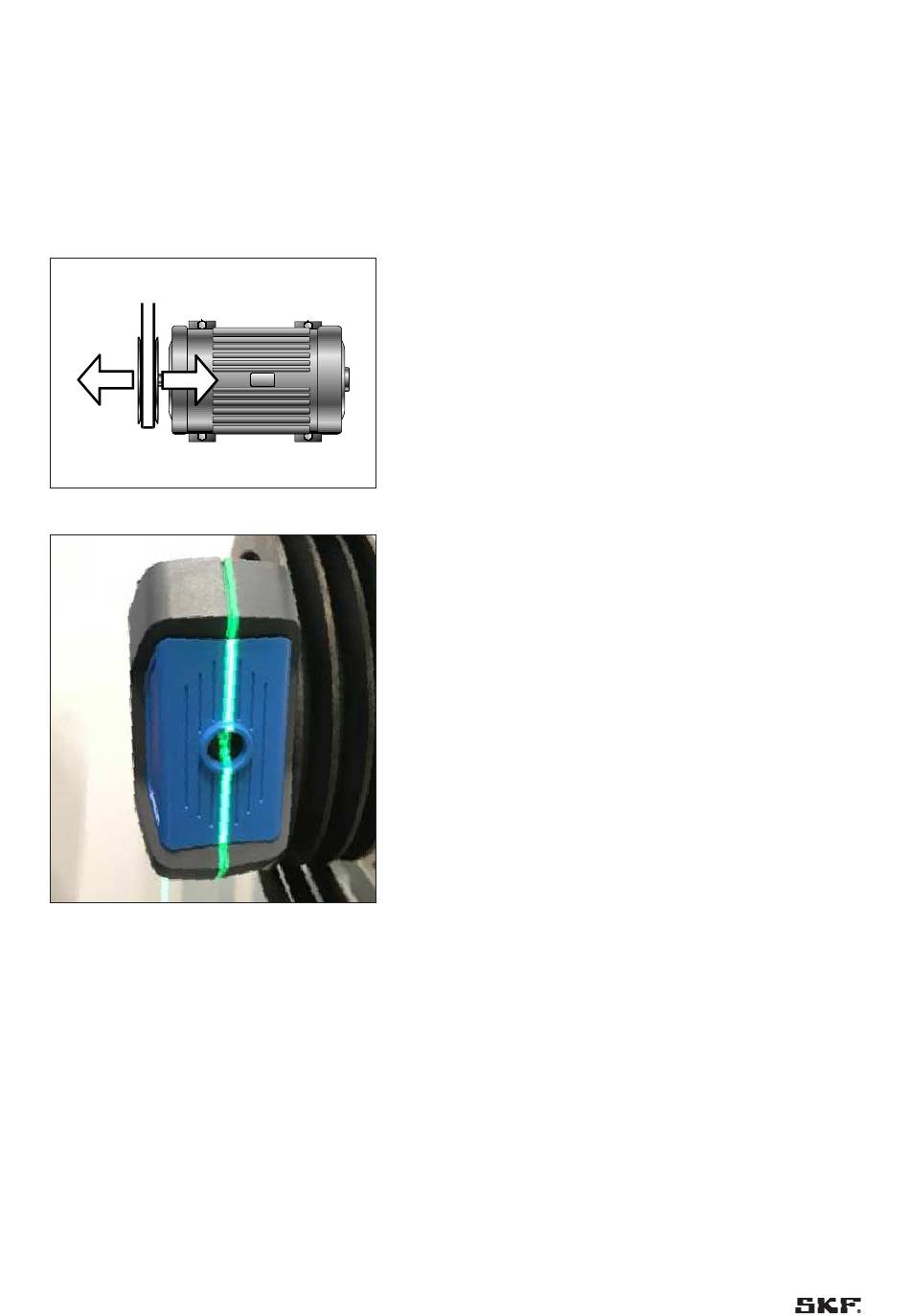

Fig. 13 – Allineamento parallelo
Fig. 14 – Puleggia perfettamente allineata
