Paso 2:
Desde un patrón típico, como se muestra en la
fig. 10 ahora: corregir la desalineación angular
†
horizontal ajustando lateralmente la máquina móvil.
fig. 11 hasta
†
Mueva la máquina (según la
que las líneas láser estén posicionadas
simétricamente con respecto a las líneas de
fig. 12).
†
referencia (según la

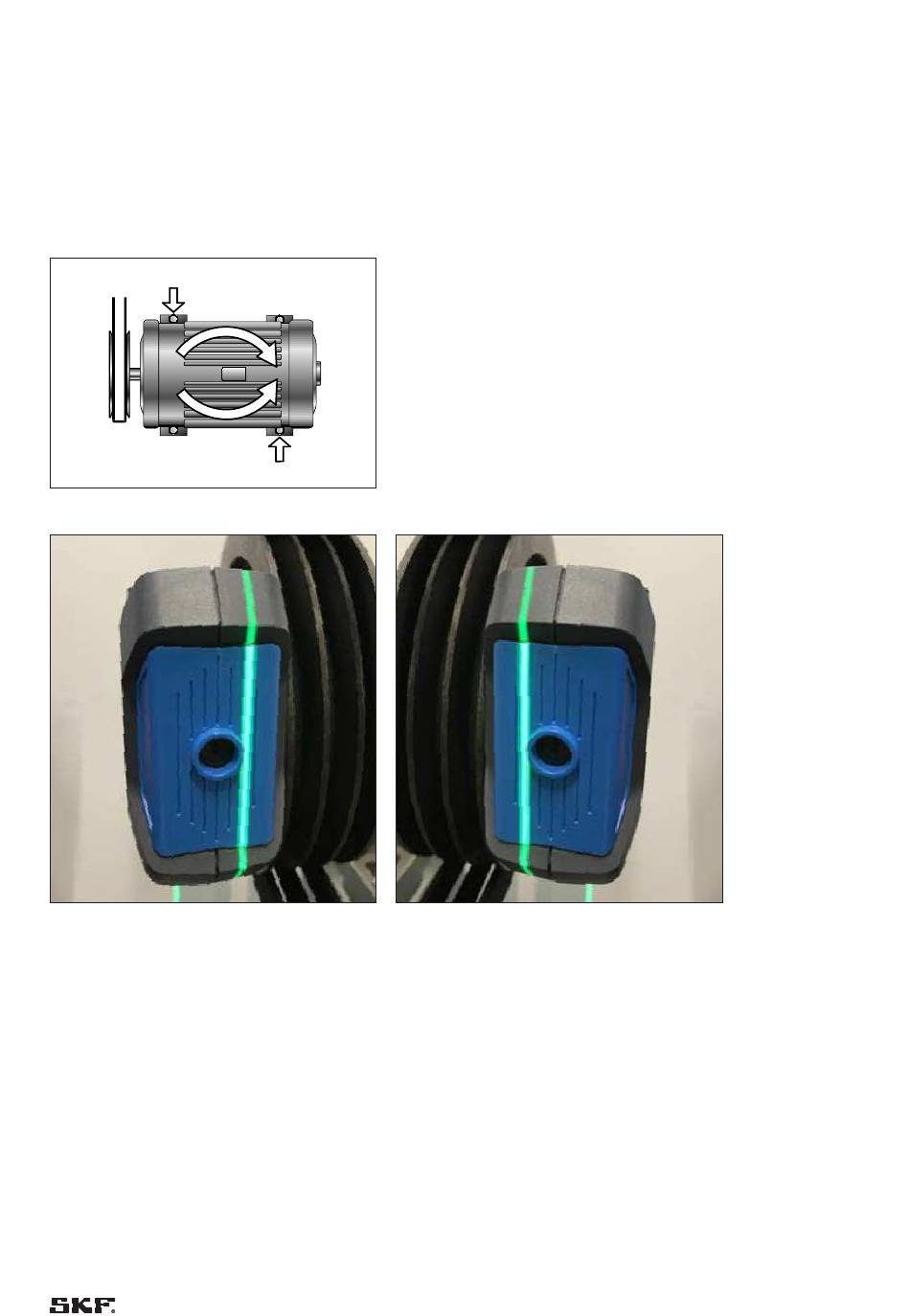

Fig. 11: Alineación angular horizontal
Fig. 12: Polea con desalineación paralela
