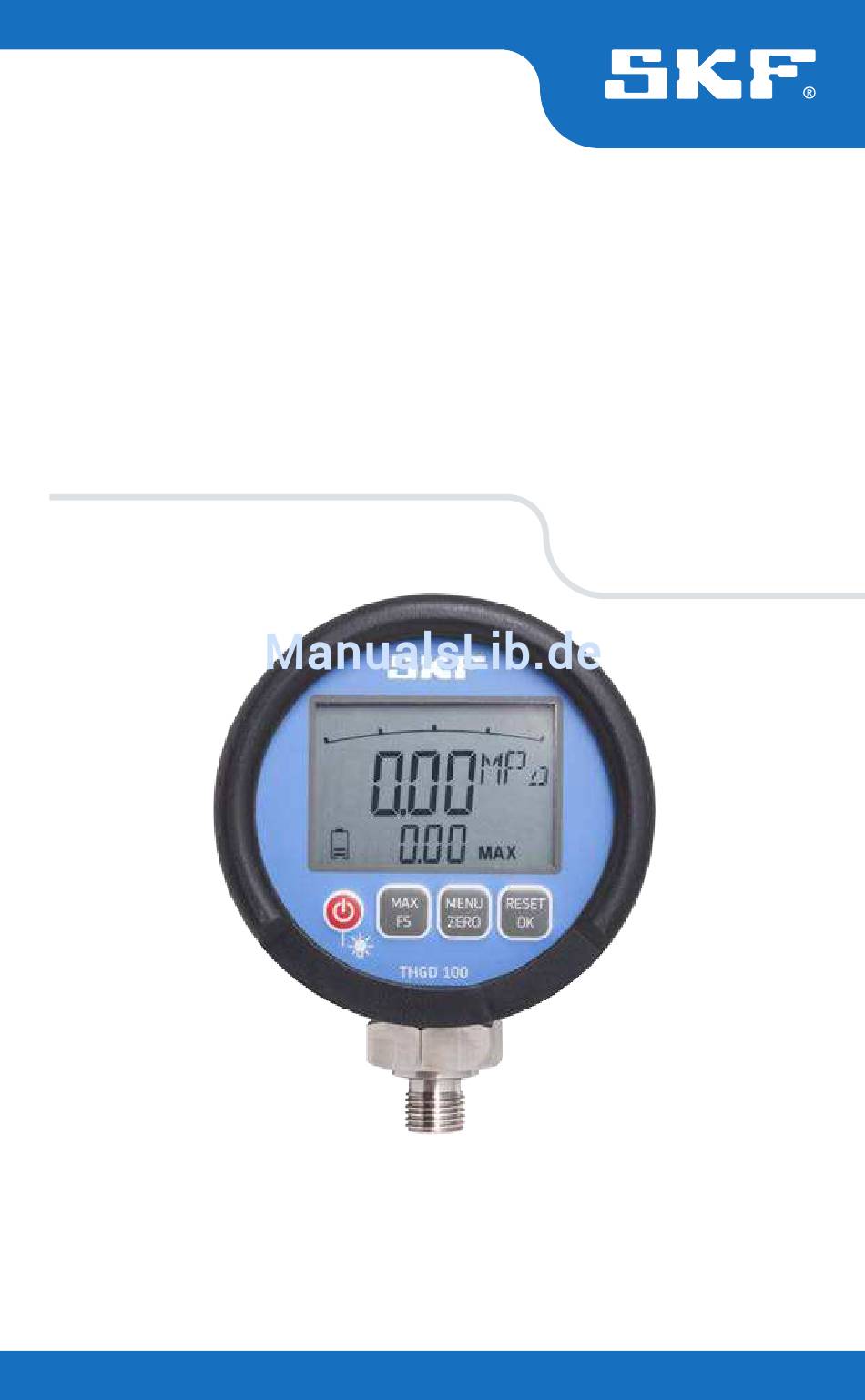

- Seite 1 SKF THGD 100 Instructions for use Manuale d’istruzioni Mode d’emploi Instruções de uso Bedienungsanleitung 使用说明书 Instrucciones de uso Инструкция по эксплуатации...
- Seite 3 English Français Deutsch Español Italiano Português 中文 Русский...
- Seite 4 SKF THGD 100...
- Seite 27 4. Montage ..................30 5. Bedienungsanleitung ..............31 Bedientasten ..................31 Anzeigemodus ..................32 6. Menüfunktionen ................33 Automatisches Ein-/Ausschalten ............33 Anzeige der Seriennummer ..............34 Nullpunktkorrektur (ZERO) ..............35 7. Wartung .................. 35 Übersetzung der Original-Bedienungsanleitung SKF THGD 100...
-
Seite 28: Ce Konformitätserklärung
SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Niederlande erklärt hiermit, dass die: Digitale Öldruckanzeige SKF THGD 100 in Übereinstimmung mit den EU-Richtlinien EUROPEAN ROHS DIRECTIVE 2011/65/EU EMC DIRECTIVE 2004/108/EC EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) - Störfestigkeit für Industriebereiche EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) - Emissionsstandard für einfache... -
Seite 29: Sicherheitsvorkehrungen
• Bedienungsanleitung vollständig lesen. Sicherheitsvorkehrungen befolgen, um Verletzungen an Personen oder Sachschäden während des Betriebs der Ausrüstung zu vermeiden. SKF haftet nicht für Schäden oder Verletzungen, die sich aus dem falschen Gebrauch des Produkts, einer mangelhaften Wartung oder einer fehlerhaften Bedienung der Ausrüstung ergeben. -
Seite 30: Anwendung

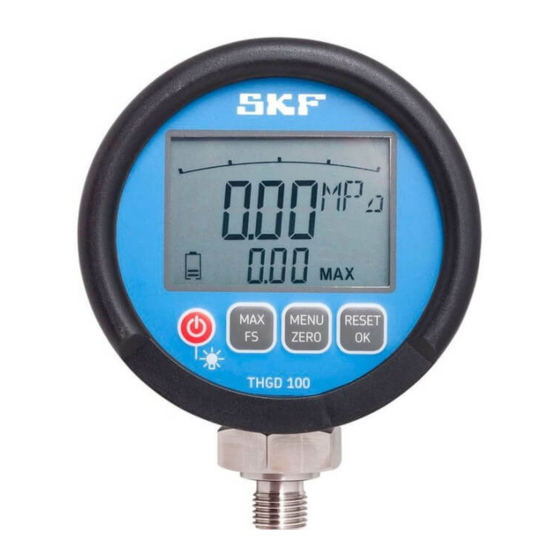

Dual-Anzeige an. Ein Balkendiagramm liefert eine graphische Anzeige des aktuellen Drucks. Die THGD 100 zeigt den Druck entweder in MPa oder psi an und hat eine Hintergrundbeleuchtung. Die THGD 100 ist für den Gebrauch mit den SKF Pumpen 729124, TMJL 50 und TMJL 100 geeignet und kann auch direkt an einer SKF Hydraulikmutter, Typ HMV...E montiert werden. -
Seite 31: Technische Daten
-20 / 60 °C Rel. Luftfeuchtigkeit < 85% Grenzwerte für die Betriebsumgebung Schutzklasse IP 67 (EN 60529) Vibrationen 10 500 Hz / 5 g (IEC 60068-2-6) Stoßbelastungen 25 g / 11 ms (IEC 60068-2-29) Funktionszyklen 100 Millionen SKF THGD 100... -
Seite 32: Montage
Die digitale Öldruckanzeige THGD 100 wird mit eingesetzten Batterien ausgeliefert. Den männlichen G -Anschluss des THGD 100 in den weiblichen Druckanschluss der Pumpe oder Mutter schrauben. Die THGD 100 kann 270 Grad um seine vertikale Achse gedreht werden. SKF THGD 100... -
Seite 33: Bedienungsanleitung
5. Bedienungsanleitung 5.1 Bedientasten MENU RESET ZERO THGD 100 Die THGD 100 hat vier Bedientasten. Drücken, um die THGD 100 ein- oder auszuschalten. Wird die THGD 100 eingeschaltet, erscheint Folgendes: • Überprüfung der LCD-Segmente • Vollausschlag-Druck (MPa) • Aktueller Abschaltstatus. -
Seite 34: Anzeigemodus
Wird OFL angezeigt, bedeutet dies, dass der angelegte Druck außerhalb des vorgegebenen Vollausschlagbereichs liegt. Wird OFL weiterhin angezeigt, obwohl die THGD 100 nicht unter Druck steht, wenden Sie sich an Ihr lokales SKF Service Center. D. Verbleibende Gebrauchsdauer der Batterie Auf der Batterieanzeige erscheint die verbleibende Gebrauchsdauer der Batterie. -
Seite 35: Menüfunktionen
Nach einigen Sekunden schaltet die Anzeige wieder auf die aktuelle Druckanzeige um; ansonsten MENU/ZERO drücken, um mit 6.2 fortzufahren. Die Einstellungen “Automatische Abschaltung” oder “Dauerbetrieb” bleiben gespeichert und sind aktiv, wenn die THGD 100 aus- und wieder eingeschaltet wird. SKF THGD 100... -
Seite 36: Ändern Der Angezeigten Einheiten (Mpa / Psi)
Die in 6.2 oben angegebenen Schritte durchführen und weiter kurz MENU/ZERO drücken, bis die Seriennummer erscheint. Nach einigen Sekunden schaltet die Anzeige wieder auf die aktuelle Druckanzeige um; ansonsten RESET/OK drücken, um sofort zu den aktuellen Werten zurückzugelangen. SKF THGD 100... -
Seite 37: Nullpunktkorrektur (Zero)
Zwei neue LR6 (AA) Alkali-Batterien einsetzen. Auf die richtige Polarität achten. • Die Rückplatte und die Gummischutzmanschette wieder anbringen. • Die alten Batterien entsprechend den regionalen Gesetzesbestimmungen entsorgen. Es befinden sich keine vom Benutzer zu wartenden Teile im THGD 100. SKF THGD 100... - Seite 93 SKF THGD 100...
