SKF Wellenausrichtsystem
TKSA 40
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SKF TKSA 40

Inhaltszusammenfassung für SKF TKSA 40

  • Seite 1 SKF Wellenausrichtsystem TKSA 40 Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Fortgeschrittener Gebrauch ................30 6.1 Eingeschränkte Rotation .....................30 6.2 Fehlersuche ........................30 6.2.1 Einschaltung des Systems nicht möglich............30 6.2.2 Keine Laserstrahlen ..................30 6.2.3 Keine Messwerte ....................30 6.2.4 Schwankende Messwerte ................31 6.2.5 Falsche Messergebnisse ...................31 6.2.6 Messergebnisse sind nicht wiederholbar ............31 Wartung ......................32 7.1 Vorsicht ..........................32 7.2 Reinigung ........................32 7.3 Batterien ........................32 7.4 Austausch der Mess- oder Anzeigeeinheit ..............32 7.5 Software-Upgrade .......................32 7.6 Ersatzteile und Zubehör ....................32 SKF TKSA 40...

  • Seite 4: Ce Konformitätserklärung

    CE Konformitätserklärung Die SKF Maintenance Products, Kelvinbaan 16, 3439 MT Nieuwegein, Niederlande, erklärt, dass das: SKF Wellenausrichtsystem TKSA 40 in Übereinstimmung mit der EU-Richtlinie EMC DIRECTIVE 2004/108/EC gemäß harmonisierter Norm für Emission: EN 61000-6-3:2007 Sicherheit: EN 61000-6-2:2005, EN 61000-4-2, -3 RoHS Richtlinie, 2002/95/EC konstruiert und hergestellt wurde. Der Laser ist gemäß EN 60825-1:2007 klassifiziert: Konform mit 21 CFR 1040.10 und 1040.11 außer in Bezug auf Abweichungen nach dem Laserhinweis Nr. 50 vom 24. Juni 2007 Niederlande, März 2010 Sébastien David Leiter Produktentwicklung und Qualitätswesen SKF TKSA 40...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise • Vor Arbeitsbeginn immer den Strom der Antriebsmaschine ausschalten. • Das Gerät vor unsanfter Handhabung und heftigen Stößen schützen. • Vor Inbetriebnahme ist die Bedienungsanleitung gründlich zu lesen und zu beachten. • In den Messeinheiten befinden sich zwei Laserdioden mit einer Ausgangsleistung von weniger als 1 mW (Klasse 2). Dennoch ist es gefährlich, direkt in den Laserstrahl zu schauen. • Das Gerät regelmäßig kalibrieren. • Nie den Laserstrahl auf die Augen anderer Personen richten. • Wenn das Gehäuse der Messeinheit geöffnet wird, könnten dadurch gefährliche Laserstrahlen austreten. Außerdem erlischt der Garantieanspruch. • Achtung! Dieses Gerät ist nicht explosionsgeschützt. • Das Gerät ist vor Feuchtigkeit und Nässe zu schützen. • Alle Reparaturen sind von einem SKF Reparatur Service Center durchzuführen. SKF TKSA 40...

  • Seite 6: Hinweise

    1. Hinweise Genaues Ausrichten von Wellen ist eine wesentliche Voraussetzung, um vorzeitigen Ausfall von Lagern und Dichtungen, Ermüdung der Wellen und Schwingungen entgegen zu wirken. Auch übermäßige Erwärmung der umlaufenden Bauteile und zu großer Energieverbrauch lassen sich so verhindern. Mit dem Wellenausrichtsystem TKSA 40 von SKF können Sie die Wellen von zwei umlaufenden Maschinenteilen einfach und genau ausrichten. 1.1 Funktionsprinzip Das Gerät TKSA 40 besteht aus zwei Messeinheiten mit je einer Laserdiode (Sensor) und einem Positioniersensor (Empfänger). Wenn die Wellen um 180° gedreht werden, verändern die beiden Laserstrahlen bei Parallelversatz und/oder Winkelversatz ihre ursprüngliche Lage zueinander. Die Messdaten der beiden Einheiten werden im Rechner angezeigt und die erforderlichen Korrekturwerte für die jeweiligen verstellbaren Maschinenfüße werden ausgewiesen. Am Ende des Ausrichtvorganges erscheint auf der Bedien- und Anzeigeeinheit die noch verbleibende Abweichung. Abb. 1. Parallelversatz Abb. 2. Winkelversatz Nach der Messung zeigt das Gerät den Versatz der Wellen und die notwendigen Korrekturwerte für die vier Füße des beweglichen Aggregats an. Da die Berechnungen sofort durchgeführt werden, kann das Verfahren der Ausrichtung auch unmittelbar verfolgt werden. 1.2 Maschinenaufstellung Während der Ausrichtung der Maschinenteile wird das bewegliche, auszurichtende Aggregatteil als “M” (“Movable machine”) bezeichnet, und das feststehende Teil mit “S” (“Stationary machine”). SKF TKSA 40...

  • Seite 7: Messpunkte

    Abb. 3. Feststehendes und bewegliches Aggregat 1.3 Messpunkte Zur Festlegung der verschiedenen Messpunkte für die Ausrichtung geht man vom Vergleich mit einer Uhr aus. In Blickrichtung vom Ende des beweglichen zum feststehenden Aggregatteil entspricht die senkrechte Position 12 Uhr, während 90° nach links oder nach rechts 9 Uhr bzw. 3 Uhr darstellen. Abb. 4. Messpunktfestlegung Feststehendes Aggregat Bewegliches Aggregat Bewegliches Aggregat SKF TKSA 40...

  • Seite 8: Wellenausrichtsystem

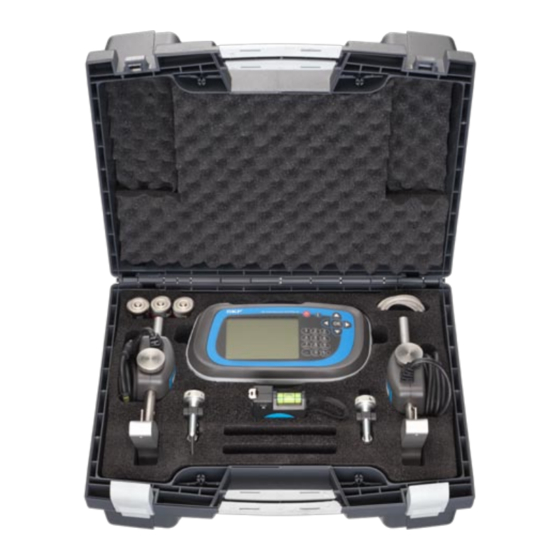

    2. Wellenausrichtsystem 2.1 Kofferinhalt Folgende Bauteile gehören zum Lieferumfang des TKSA 40: • Bedienungseinheit mit Messwertdisplay • 2 Messeinheiten mit Wasserwaagen • 2 mechanische Befestigungsprismen • 2 Befestigungsketten • Maßband • Schnellstartanleitung • Kalibrier-Zertifikat • CD mit - Bedienungsanleitung - Schnellstartanleitung - Schulungsvideo • USB-Kabel • Batterien • Tragekoffer Abb. 5. Kofferinhalt SKF TKSA 40...

  • Seite 9: Beschreibung Der Anzeige- Und Messeinheiten (Abb. 6 / Abb. 7)

    2.2 Beschreibung der Anzeige- und Messeinheiten (Abb. 6 / Abb. 7) TKSA 40 Bedien- und Anzeigeeinheit 1. USB-Anschluss 6. Abbruch 2. “S” ME-Buchse 7. Bestätigung 3. “M” ME-Buchse 8. Auswahlpfeile 4. Batteriefachdeckel (hinten) 9. Alphanumerische Tasten 5. EIN/AUS Abb. 6. Bedien- und Anzeigeeinheit Messeinheiten (beweglich / stationär) 1. Lasersender...

  • Seite 10: Technische Daten

    Komplettes System Abstand zwischen den Befestigungen der Maximal: 1000 mm Messeinheiten Minimal: 70 mm PC-Download über USB-Anschluss mit dem PC verbinden Speicher 100 Ausrichtungen Kippfußkontrolle Ausrichtungstoleranzkontrolle Vom Benutzer bearbeitbare Toleranzen Bereich der Wellendurchmesser 30 - 500 mm Kette: 30 - 150 mm Optionale Kette: 150 - 500 mm Messgenauigkeit < 2% / ± 0,01 mm Temperaturbereich 0 - 40 °C Relative Feuchtigkeit < 90 % Abmessungen des Tragekoffers 390 × 310 × 192 mm Gesamtgewicht (einschl. Koffer) 4,9 kg Kalibrier-Zertifikat / Gewährleistungsanspruch Kalibrier-Zertifikat zwei Jahre gültig Gewährleistungsanspruch: 12 Monate, registrieren Sie bitte Ihr Gerät über www.mapro.skf.com/tksa/register SKF TKSA 40...

  • Seite 11: Bedienungsanleitung

    Befestigen Sie die Messeinheiten mit Hilfe der Befestigungen an den Wellen. Achten Sie darauf, dass die mit “M” gekennzeichnete Einheit an der beweglichen und die mit “S” gekennzeichnete Einheit an der feststehenden Maschine befestigt wird (siehe Abschnitt 1.2). Bei Wellen mit einem Durchmesser über 150 mm ist eine zusätzliche Verlängerungskette (TMEA C2) erforderlich. Abb. 8. Anbringung der mechanischen Befestigung mit Kette Falls es nicht möglich ist, die Befestigungen direkt an den Wellen anzubringen (z.B. weil nicht genügend Platz vorhanden ist), können diese auch an der Kupplung angebracht werden. b) Schließen Sie die Messeinheiten an die Anzeigeeinheit an. Achten Sie darauf, dass die Markierung an den Kabeln mit der Markierung der Anschlüsse in der Anzeigeeinheit übereinstimmt (siehe Abb. 6). 3.2 Einschalten Die Einheiten durch Drücken der EIN/AUS-Taste einschalten (Abb. 6). Sie werden nun aufgefordert, die Abmessungen der Maschine gemäß Abschnitt 3.4. einzugeben. 3.3 Einstellung der Laserstrahlen a) Bringen Sie die beiden Messgeräte mit Hilfe der Wasserwaagen (Abb. 4 & Abb. 7) in die Position 12 Uhr. b) Richten Sie die Laserstrahlen so aus, dass diese jeweils in die Mitte der gegenüberliegenden Zielscheibe treffen. (Abb. 9). SKF TKSA 40...
  • Seite 12 Abb. 9. Laserstrahlpositionierung A Laserstrahl c) Für die Grobeinstellung lösen Sie die Messeinheiten, indem Sie die Feststellschraube seitlich an der Messeinheit betätigen (Abb. 10). Auf diese Weise kann die Messeinheit sowohl an der Haltestange herauf- und herabgleiten, als auch nach links oder rechts gedreht werden. Benutzen Sie für die Feineinstellung des Laserstrahls das Justierrad an den Messeinheiten. Abb. 10. Laserstrahleinstellung Vertikale Positionierung der Messeinheit Horizontale Verdrehung der Messeinheit Vertikale Feineinstellung des Lasers SKF TKSA 40...
  • Seite 13 Falls der Wellenversatz der beiden Aggregate zu groß ist, besteht die Gefahr, dass der Laserstrahl nicht auf die Zielscheibe auftrifft. Wenn dies der Fall ist, ist eine Grobausrichtung der Aggregate notwendig. Richten Sie dabei den Laserstrahl auf die Empfänger in der 9-Uhr-Position. Drehen Sie die Messeinheiten in die 3-Uhr-Position, wenn die Strahlen nicht auf die Empfänger treffen. Stellen Sie den Strahl, wie in Abb. 11 dargestellt, mittig zwischen der aktuellen Position und Mittelpunkt Zielscheibe ein und richten Sie das bewegliche Aggregat so aus, dass der Laserstrahl mittig auf die Zielscheibe auftreffen kann. Abb. 11. Grobausrichtung Der Laserstrahl bewegt sich außerhalb der Zielscheibe. Den Laserstrahl mittig einstellen. Aggregat grob so ausrichten, so dass der Laserstrahl die Zielscheibe mittig trifft. SKF TKSA 40...

  • Seite 14: Eingabe Der Abmessungen

    (ME) Kupplung und ME und den und hinteren der mit „M“ vorderen Füßen Füßen der markierten ME der beweglichen beweglichen Maschine Maschine Abb. 12. Eingabe der Abmessungen Verwenden Sie das mitgelieferte Maßband, um die auf dem Bildschirm angezeigten Abstände zu messen. Navigieren Sie mit den linken/rechten Auswahlpfeilen zu den verschiedenen Abstandsfeldern. Geben Sie mit der alphanumerischen Tastatur die Werte ein. Die Messung muss je nach verwendetem Messsystem in mm oder inch eingegeben werden (siehe Abschnitt 4, Einstellungen). Bestätigen Sie die Eingabe mit OK oder mit dem rechten Auswahlpfeil. Löschen Sie den Inhalt einer Box mit der C-Taste. Die Rotationsgeschwindigkeit (U/min, Umdrehungen pro Minute) kann direkt in das entsprechende Feld eingegeben werden. Geben Sie den U/min-Wert ein und betätigen Sie zur Bestätigung OK. Betätigen Sie andernfalls OK im Feld Rotationsgeschwindigkeit, um die eingebaute Tabelle der empfohlenen maximal akzeptablen Fehlausrichtungen anzeigen zu lassen. Diese Tabelle wird (als ein Bezug) für die automatische Toleranzkontrollfunktion des TKSA 40 verwendet. Sie darf nur als Leitfaden verwendet werden. Sie sollte die Empfehlungen des Erstausrüstungsherstellers nicht ersetzen. Diese Empfehlungen können in den bearbeitbaren Feldern unten in der Tabelle eingegeben werden. SKF TKSA 40...
  • Seite 15 Zeichen Batterie schwach Messeinheit Einstellungsmenü Gewählter Bereich Abb. 13. Tabelle der maximal akzeptablen Fehlausrichtungen Zur Auswahl eines vordefinierten Werts: Navigieren Sie zur kompletten Zeile, um diese als Bezug für die automatische Toleranzkontrollfunktion auszuwählen. Betätigen Sie OK, um die Auswahl zu bestätigen und die Tabelle zu verlassen. Zur Eingabe kundenspezifischer Werte akzeptabler Fluchtungsfehler: Verwenden Sie die Auf/Ab-Auswahlpfeile, um zu einer der beiden vom Benutzer bearbeitbaren Felder (SET 1 oder SET 2) zu navigieren. Die komplette Zeile wird hervorgehoben. Verwenden Sie die Links/Rechts-Auswahlpfeile, um zum zu verändernden Feld zu navigieren. Abb. 14. Bearbeiten eines Feldes SKF TKSA 40...

  • Seite 16: Messen Der Ausrichtung

    Geben Sie die gewünschten Werte für jedes Feld mit der alphanumerischen Tastatur ein. Bestätigen Sie die Eingabe durch drücken der Rechts/Links-Auswahlpfeiltasten oder auf OK. Markieren Sie die komplette Zeile, um diese als Bezug für die automatische Toleranzkontrollfunktion auszuwählen. Betätigen Sie OK, um die Auswahl zu bestätigen und die Tabelle zu verlassen. Nächste Schritte: Von diesem Modul aus können Sie zu Folgendem navigieren: Messmodul, zur Messung und Ermittlung der Fehlausrichtungswerte (“A”-Abstand wird zwangsläufig angegeben, um dieses Modul aufzurufen). Siehe Abschnitt 3.5. Kippfußmodus, zur Kontrolle des Vorhandenseins eines Kippfußes an der beweglichen Maschine und zur Korrektur (nur verfügbar, wenn alle Abstände eingegeben werden). Siehe Abschnitt 3.9. Einstellungsmenü, für allgemeine Einstellungen. Siehe Abschnitt 4. Dateimanager, zur Anzeige und Verwaltung der gespeicherten Dateien. Siehe Abschnitt 5. 3.5 Messen der Ausrichtung Zur Bewertung des Ausrichtungsstatus sind drei Messungen erforderlich. Zur Definition der Messpositionen verwenden wir die Analogie zur Uhr (siehe Abb. 4). Drehen Sie die Wellen, um die Messeinheiten auf die 9-Uhr-Position zu bewegen. Kontrollieren Sie die Positionierung der Messeinheiten mit den eingebauten Wasserwaagen (siehe Abb. 7). Bestätigen Sie die Messung durch Druck auf OK. Lassen Sie die Messeinheiten in ihrer Position, während das Warte- und Warnsymbol auf dem Bildschirm angezeigt wird. Abb. 15 Warte- und Warnsymbol SKF TKSA 40...
  • Seite 17 Wenn von der Anzeigeeinheit registriert, wird die gemessene Position auf der Anzeige geprüft. Abmessungsmodul Einstellungsmenü Dateimanager Abb. 16. 9-Uhr-Messposition geprüft Wiederholen Sie den gleichen Ablauf mit den Messeinheiten in der 3-Uhr- und 12-Uhr- Position. Nächste Schritte: Sobald die letzte Messung (12 Uhr) bestätigt wurde, erscheint automatisch der Ergebnisbildschirm (siehe Abschnitt 3.6). Bis die letzte Messung bestätigt ist, ist es immer noch möglich, zu Folgendem zu navigieren: Abmessungsmodul, zur Korrektur der in Abschnitt 3.4 eingegebenen Messungen. Einstellungsmenü, für allgemeine Einstellungen (siehe Abschnitt 4). Dateimanager, zur Anzeige und Verwaltung der gespeicherten Dateien. Siehe Abschnitt 5. SKF TKSA 40...

  • Seite 18: Anzeige Der Ergebnisse

    Hauptanzeige der Ergebnisse: Anzeige des Ausrichtungsstatus im Vergleich zum Wert in der Tabelle der maximal akzeptablen Fehlausrichtungen Vertikal Horizontal Einstellungs- modul Kupplungs- Messmodul werte Kippfußmodus Winkel Ergebnisse Parallel/ Versatz speichern Dateimanager Fußeinstell- werte Hinzufügen/Verändern von Abmessungen Abb. 17. Ergebnisbildschirm-Anzeige mit allen eingegebenen Abmessungen Die Kupplungs- und Fußeinstellwerte werden sowohl für die vertikale als auch horizontale Ebene angezeigt. Die Einheit vergleicht die Kupplungswerte automatisch mit der maximal akzeptablen in Abschnitt 3.4 angegebenen Fehlausrichtung und zeigt den Status der Ausrichtung im Vergleich zu diesem Wert an. Das Ergebnis wird entsprechend der Tabelle unten ausgewertet: OK. Innerhalb der maximal akzeptablen Fehlausrichtungswerte NICHT OK. Innerhalb der doppelten maximal akzeptablen Fehlausrichtungswerte NICHT OK. Außerhalb der doppelten maximal akzeptablen Fehlausrichtungswerte SKF TKSA 40...
  • Seite 19 Versatz Dateimanager Abstand zwischen der Rotationsgeschwindigkeit Abstand zwischen mit „M“ markierten des Motors den vorderen und ME und den vorderen hinteren Füßen Füßen der beweglichen der beweglichen Maschine Maschine Abb. 18 Ergebnisbildschirm-Anzeige ohne angegebene B-, C-Abmessung Eingabe oder Veränderung einer Abmessung Um den Ausrichtungsstatus im Vergleich zum Wert der maximalen Fehlausrichtung anzeigen zu lassen, muss die Motorrotationsgeschwindigkeit angegeben sein. Navigieren Sie zum Symbol Abmessungen hinzufügen/verändern und betätigen Sie OK. Navigieren Sie mit den Auswahlpfeilen zum entsprechenden Rotationsgeschwindigkeitsfeld. Geben Sie mit Hilfe der alphanumerischen Tastatur die Rotationsgeschwindigkeit ein oder betätigen Sie OK, um die Tabelle der empfohlenen maximal akzeptablen Fehlausrichtungen anzeigen zu lassen (siehe Abschnitt 3.4). Die Anzeige wird automatisch mit dem Status der Ausrichtung im Vergleich zum Wert der maximal akzeptablen Fehlausrichtung aktualisiert. Um die für die Ausrichtung erforderlichen Fußeinstellungswerte zu erhalten, müssen die SKF TKSA 40...

  • Seite 20: Speichern Der Messergebnisse

    B- und C-Abmessungen angegeben sein (siehe Abschnitt 3.4). Navigieren Sie mit den Auswahlpfeilen zu den entsprechenden Feldern. Geben Sie die Werte mit Hilfe der alphanumerischen Tastatur ein und betätigen Sie zur Bestätigung OK. Navigieren Sie zur Anzeige der Fußeinstellwerte zum Hauptergebnis-Symbol und betätigen Sie OK, sobald alle Werte eingegeben sind. Nächste Schritte: Vom Hauptergebnisbildschirm aus können Sie zu Folgendem navigieren: Speichern des Ergebnismoduls, um die auf dem Bildschirm angezeigten Ergebnisse zu speichern. Siehe Abschnitt 3.7. Einstellungsmodul, zur Korrektur der Ausrichtung der beweglichen Maschine. Siehe Abschnitt 3.8. Messmodul, zur Messung der Ausrichtung, siehe Abschnitt 3.5. Kippfußmodus, zur Kontrolle des Vorhandenseins eines Kippfußes an der beweglichen Maschine und zur Korrektur (nur verfügbar, wenn alle Abstände eingegeben werden). Siehe Abschnitt 3.9. Dateimanager, zur Anzeige und Verwaltung der gespeicherten Dateien. Siehe Abschnitt 5. 3.7 Speichern der Messergebnisse Die Messergebnisse können im internen Speicher der Anzeigeeinheit abgespeichert werden. Bis zu 100 Messungen lassen sich speichern. Sobald die Messergebnisse auf dem Bildschirm angezeigt werden, navigieren Sie zum Symbol „Datei speichern“ und betätigen Sie OK. SKF TKSA 40...
  • Seite 21 Uhrzeit Datum Hauptdateiname Ergänzungsfeld Einstellungsmenü Verlassen des schnellen Dateinamengenerators (Datei wird nicht gespeichert) Abb. 19. Schneller Dateinamengenerator Es gibt zwei Möglichkeiten, einen sicheren File Namen zu erstellen: 1/ Manuelle Erstellung: Navigieren Sie zum Hauptdateinamensfeld. Geben Sie den gewünschten Dateinamen mit Hilfe der alphanumerischen Tastatur ein. Betätigen Sie zur Bestätigung OK und speichern Sie die Datei. Die gespeicherte Datei erscheint auf dem Bildschirm. 2/ Verwenden Sie den schnellen Dateinamengenerator: Der Name wird unter Verwendung von vordefinierten Werten generiert, die zuvor vom Benutzer in das System eingegeben wurden. Diese Werte werden im Speicher der Einheit bewahrt. • Um einen Wert in den bearbeitbaren Feldern einzugeben: Navigieren Sie zum gewünschten Feld. Geben Sie den gewünschten Wert mit Hilfe der alphanumerischen Tastatur ein. Betätigen Sie zur Bestätigung OK und verwenden Sie dieses Feld. Drücken Sie zur Bestätigung auf einen Richtungspfeil und gehen Sie zu einem anderen Feld (das Feld wird nicht für die Erstellung des Namens verwendet) • Verwendung eines Feldes im gespeicherten Dateinamen: Wählen Sie die zu verwendenden Felder aus. Die erste Spalte definiert den ersten Teil des Dateinamens Die zweite Spalte definiert den zweiten Teil des Dateinamens Die dritte Spalte definiert den dritten Teil des Dateinamens SKF TKSA 40...
  • Seite 22 Verwenden Sie das Symbol Datei speichern, um die vorhandene Datei zu überschreiben. Verwenden Sie das Symbol „Nicht speichern“, um zum Ergebnisbildschirm zurückzugelangen, ohne die vorhandene Datei abzuspeichern. Die gespeicherte Datei erscheint auf dem Bildschirm. Sie besteht aus zwei oder drei verschiedenen Bildschirmen (der dritte Bildschirm, aus dem der Kippfußwert hervorgeht, erscheint nur, wenn die Kippfußkontrolle vor der Messung durchgeführt wurde), und es erscheint: Bildschirm umschalten Gespeicherte Datei verlassen Abb. 20. Messergebnisse (siehe Abschnitt 3.6) Abb. 21. Anwendungsabmessung Abb. 22. Ergebnisse der Kippfußkontrolle (siehe Abschnitt 3.4) (nur, wenn die Kippfußkontrolle durchgeführt wurde; siehe Abschnitt 3.9) SKF TKSA 40...
  • Seite 23 Verwenden Sie das Bildschirmumschaltsymbol und betätigen Sie OK, um durch die 2 oder 3 verschiedenen Bildschirme zu navigieren. Verwenden Sie das Symbol “Verlassen” und betätigen Sie OK, um das Dateispeichermodul zu verlassen und zum Messbildschirm zurückzugelangen. Die Datei wird im internen Speicher der Einheit abgespeichert und kann auf einen Rechner kopiert werden, indem die Einheit mit Hilfe des mitgelieferten USB-Kabels angeschlossen wird. Wird der Speichervorgang durchgeführt, werden zwei unterschiedliche Dateien erzeugt: Eine .bmp Datei, die die oben erwähnten Bildschirme hervorbringt. Siehe Abb. 23 Eine .txt Datei, die alle gespeicherten Werte hervorbringt. Abb. 23. Gespeicherte .bmp Datei SKF TKSA 40...

  • Seite 24: Korrigieren Der Ausrichtung Mit Den Ist-Werten

    Mit „S“-Rohwert Vergleich zum Wert in der Tabelle markierte ME markierte ME der maximal akzeptablen Fehlausrichtungen Horizontale Einstellung Kupplungswerte Messmodul vertikale Ebene Kippfußmodus Winkel Dateimanager Parallel / Versatz Vertikaler Richtung der Vertikaler Einstellwert erforderlichen Einstellwert hintere vordere Füße Einstellung Füße Abb. 24. Vertikale Einstellung Ist-Werte Stellen Sie die vertikale Position der beweglichen Maschine unter Befolgung der Anzeige auf dem Bildschirm ein. Die Einstellung kann durch das Hinzufügen oder Wegnehmen von Ausgleichsscheiben erfolgen, gemäß der Richtung und den auf dem Bildschirm angezeigten Fußwerten. Halten Sie sich an die Ist-Änderungen der Kupplungswerte und den Ausrichtungsstatus im Vergleich zum maximal akzeptablen Fehlausrichtungswert (nur verfügbar, wenn die Rotationsgeschwindigkeit eingegeben wurde; siehe Abschnitt 3.4 und 3.6). SKF TKSA 40...
  • Seite 25 Tabelle der maximal akzeptablen Fehlausrichtungen Vertikale Einstellung Kupplungswerte für die Messmodul horizontale Ebene Kippfußmodus Winkel Dateimanager Parallel / Versatz Richtung der Horizontaler Einstellwert Horizontaler Einstellwert erforderlichen hintere Füße vordere Füße Einstellung Abb. 25. Horizontale Einstellung Ist-Werte Stellen Sie die horizontale Position der beweglichen Maschine unter Befolgung der Anzeige auf dem Bildschirm ein. Die Einstellung kann durch seitliches Bewegen der beweglichen Maschine erfolgen, gemäß der Richtung und den auf dem Bildschirm angezeigten Fußwerten. Halten Sie sich an die Ist-Änderungen der Kupplungswerte und den Ausrichtungsstatus im Vergleich zum maximal akzeptablen Fehlausrichtungswert (nur verfügbar, wenn die Rotationsgeschwindigkeit eingegeben wurde; siehe Abschnitt 3.4 und 3.6). Nächste Schritte: Von diesem Modul aus können Sie zu Folgendem navigieren: Messmodul, zur Kontrolle des Endstatus der Ausrichtung nach der Korrektur SKF TKSA 40...

  • Seite 26: Kippfuß

    (empfohlen). Siehe Abschnitt 3.5. Kippfußmodus, zur Kontrolle des Vorhandenseins eines Kippfußes an der beweglichen Maschine. Siehe Abschnitt 3.9. Einstellungsmenü, für allgemeine Einstellungen. Siehe Abschnitt 4. 3.9 Kippfuß Bevor Sie mit der Ausrichtung beginnen, empfiehlt es sich, die bewegliche Maschine auf einen Kippfuß zu überprüfen. Der Ausdruck „Kippfuß“ wird benutzt, wenn eine Maschine nicht gleichmäßig auf allen Füßen ruht (siehe Abb. 26). Abb. 26 Kippfuß Um den Kippfuß zu finden und zu korrigieren: Rufen Sie den Kippfuß-Erkennungsmodus auf, indem Sie das Kippfuß-Symbol wählen, sofern auf dem Bildschirm vorhanden (siehe Abschnitt 3.4, 3.6, 3.8), und betätigen Sie OK. Ziehen Sie alle Fußbolzen an, drehen Sie die Messeinheit auf 12 Uhr und betätigen Sie zur Bestätigung OK (siehe Abb. 27). Abb. 27. Anwendung und Messeinheiten zur Kippfußerkennung Navigieren Sie mit Hilfe der Richtungspfeile zum zu prüfenden Fuß und betätigen Sie OK (siehe Abb. 28). SKF TKSA 40...
  • Seite 27 Abb. 28. Auswahl des zu prüfenden Fußes Sobald die Anzeige auf dem Bildschirm zurückgesetzt ist (siehe Abb. 29), lösen Sie den gewählten Fuß und ziehen ihn nach. Abb. 29. Rückstellung des Fußabweichungswerts Die größte Abweichung wird von der Einheit automatisch registriert. Betätigen Sie zur Bestätigung OK und rufen Sie den Fußauswahlbildschirm wieder auf (siehe Abb. 30). Abb. 30. Fußabweichungswert registriert und neuer Fuß gewählt Prüfen Sie alle Füße, indem Sie den gleichen Ablauf einhalten. Es erscheint der Ergebnisbildschirm mit allen Fußabweichungen (siehe Abb. 31) SKF TKSA 40...
  • Seite 28 Messung Kippfuß verlassen Abb. 31. Ergebnisbildschirm der Kippfußkontrolle Falls die Abweichung weniger als 0,05 mm beträgt, steht der Fuß fest. Prüfen Sie alle Füße. Der Fuß mit der größten Abweichung ist der Kippfuß. Normalerweise lohnt es sich zu versuchen, ob sich die Stützung des Kippfußes durch das Hinzufügen von Ausgleichscheiben verbessern lässt. Fügen Sie die Anzahl an Ausgleichsscheiben hinzu, die der größten gemessenen Abweichung entspricht. Überprüfen Sie unter Einhaltung der gleichen Vorgehensweise alle Füße noch einmal. Navigieren Sie nach der Überprüfung aller Füße zum Abmessungssymbol und bestätigen Sie zur Messung der Ausrichtung mit OK. Verwenden Sie das Verlassen-Symbol, um das Kippfußmodul zu verlassen und den vorherigen Bildschirm wieder aufzurufen. SKF TKSA 40...

  • Seite 29: Einstellungsmenü

    4. Einstellungsmenü Datum (JJ-MM-TT) Uhrzeit (HH-MM) Maßeinheit (metrisch, inch) Batterietyp (Wegwerfbatterie, wiederaufladbar) Einstellungsmenü verlassen Abb. 32 Einstellungsmenü Im Einstellungsmenü kann Folgendes eingestellt werden: • Datum • Uhrzeit • Maßeinheit • Batterietyp Wählen Sie zur Veränderung einer Einstellung die Zeile mit Hilfe der Auf/Ab- Richtungspfeile aus. Gehen Sie mit den linken/rechten Richtungspfeilen auf die Zeile und navigieren Sie zum erforderlichen Feld. Ändern Sie den Wert, indem Sie ihn mit Hilfe der numerischen Tastatur eingeben. Verlassen Sie das Einstellungsmenü mit dem Verlassen-Symbol. SKF TKSA 40...

  • Seite 30: Dateimanager Und Anschluss An Den Rechner

    5. Dateimanager und Anschluss an den Rechner Gewählte Datei Datei öffnen Datei Datei Dateimanager löschen umbenennen verlassen Abb. 33 Dateimanager Dateimanager Mit Hilfe des Dateimanagers können die gespeicherten Dateien: • geöffnet werden • aus dem internen Speicher gelöscht werden • umbenannt werden (siehe Abschnitt 3.7) Wählen Sie eine Datei mit Hilfe der Auf/Ab-Richtungspfeile und wählen Sie mit Hilfe der Links/Rechts-Richtungspfeile die Option, die auf die Datei anzuwenden ist (öffnen, löschen, umbenennen). Bestätigen Sie die Auswahl durch Betätigung von OK. Anschluss an den Rechner Schalten Sie die Einheit ein (mit oder ohne angeschlossene Messeinheiten). Warten Sie, bis die erste Anzeige erscheint. Schließen Sie das USB-Kabel an der Anzeigeeinheit und dem Rechner an (siehe Abb. 6). Starten Sie den Datei-Explorer auf dem Rechner. Das TKSA 40 erscheint als „Wechseldatenträger“. Sie können nun die Dateien von der Anzeigeeinheit auf den Rechner kopieren und einfügen. SKF TKSA 40...

  • Seite 31: Fortgeschrittener Gebrauch

    Uhr-Position) und bestätigen Sie die Messung: 3. Jetzt können Sie die Ausrichtung mit den in Abschnitt 3.5 beschriebenen Anweisungen beenden. 6.2 Fehlersuche 6.2.1 Einschaltung des Systems nicht möglich a) Überzeugen Sie sich davon, dass die Batterien richtig eingelegt wurden. b) Erneuern Sie die Batterien. Verwenden Sie langlebige Alkali-Batterien. 6.2.2 Keine Laserstrahlen a) Überzeugen Sie sich davon, dass die Anzeigeeinheit EINGESCHALTET ist. b) Überprüfen Sie die Kabel und Anschlüsse. Vergewissern Sie sich, dass alle Kabel richtig angeschlossen sind. c) Stellen Sie fest, ob die Warn-LEDs der Messeinheiten blinken. d) Erneuern Sie die Batterien. 6.2.3 Keine Messwerte a) Überprüfen Sie die Kabel und Anschlüsse. b) Achten Sie darauf, dass die Laserstrahlen die Empfänger treffen (siehe Abschnitt 3.3). c) Achten Sie darauf, dass die Laserstrahlen nicht unterbrochen werden. SKF TKSA 40...

  • Seite 32: Schwankende Messwerte

    Achten Sie darauf, dass weder direktes Licht noch eine Unterbrechung der Laserstrahlen die Messergebnisse beeinträchtigen. e) Achten Sie darauf, dass die Messergebnisse nicht durch übermäßige Vibrationen verfälscht werden. f) Achten Sie darauf, dass keine Funkverbindungen (wie Funkgeräte) die Messung stören. 6.2.5 Falsche Messergebnisse a) Achten Sie darauf, dass Sie der stationären Maschine hinter der beweglichen Maschine aus betrachtet gegenüberstehen. b) Prüfen Sie die feste Montage der Befestigungen und Messeinheiten. c) Wurden Kabel “S” zur Anzeigeeinheit “S” und Kabel “M” zur Anzeigeeinheit “M” richtig angeschlossen? d) Wurde die Einheit “S” an der stationären und die Einheit “M” an der beweglichen Maschine montiert? e) Überzeugen Sie sich von der richtigen Position, bevor Sie die Messungen bestätigen. 6.2.6 Messergebnisse sind nicht wiederholbar a) Stellen Sie fest, ob ein Kippfuß vorliegt. b) Stellen Sie fest, ob mechanische Teile locker sind, ob die Lager evtl. Spiel aufweisen, oder ob sich an der Maschine etwas bewegt. c) Überprüfen Sie den Zustand des Fundaments, der Grundplatte, der Schrauben und der vorhandenen Ausgleichsscheiben. SKF TKSA 40...

  • Seite 33: Wartung

    7.4 Austausch der Mess- oder Anzeigeeinheit Beide Messeinheiten wurden paarweise kalibriert und sind deshalb auch nur paarweise zu erneuern. 7.5 Software-Upgrade Die Software des TKSA 40 kann mittels Verbindung mit einem PC über das USB-Kabel aktualisiert werden. Information über Software-Upgrades erhalten registrierte Benutzer (siehe 2.3). 7.6 Ersatzteile und Zubehör Bezeichnung Technische Beschreibung TKSA 40-DU Bedien- und Anzeigeeinheit (System TKSA 40) TKSA-MU Satz Messeinheiten – beweglich und feststehend (System TKSA und TMEA 2) TMEA C1 Satz Befestigungsketten (500 mm) + Befestigungswerkzeug TMEA C2 Satz Verlängerungsketten (1020 mm) TMEA F2 1 Befestigungsprisma, komplett TMEA F7 Satz mit 3 Paaren Haltestangen (kurz: 150 mm, Standard: 220 mm, lang: 320 mm) TMAS 340 Kompletter Satz mit 340 vorgeschnittenen Ausgleichsscheiben TMAS 360 Kompletter Satz mit 360 vorgeschnittenen Ausgleichsscheiben TMAS 510 Kompletter Satz mit 510 vorgeschnittenen Ausgleichsscheiben TMAS 720 Kompletter Satz mit 720 vorgeschnittenen Ausgleichsscheiben SKF TKSA 40...
  • Seite 34 SKF TKSA 40...
  • Seite 36 überprüft. Trotzdem kann keine Haftung für Verluste oder Schäden irgendwelcher Art übernommen werden, die sich mittelbar oder unmittelbar aus der Verwendung der hierin enthaltenen Informationen ergeben. SKF Maintenance Products ® SKF ist eine eingetragene Marke der SKF Gruppe © SKF 2010/05 www.mapro.skf.com www.skf.com/mount...
