Schritt 2:
Ausgehend von einem typischen Muster wie auf
Bild 10: Korrigieren Sie nun den horizontalen
†
Winkelversatz durch seitliches Einstellen der
beweglichen Maschine. Bewegen Sie die Maschine
Bild 11, bis die Laserlinien im Verhältnis
(siehe †
zu den Bezugslinien symmetrisch verlaufen
Bild 12).
(siehe †

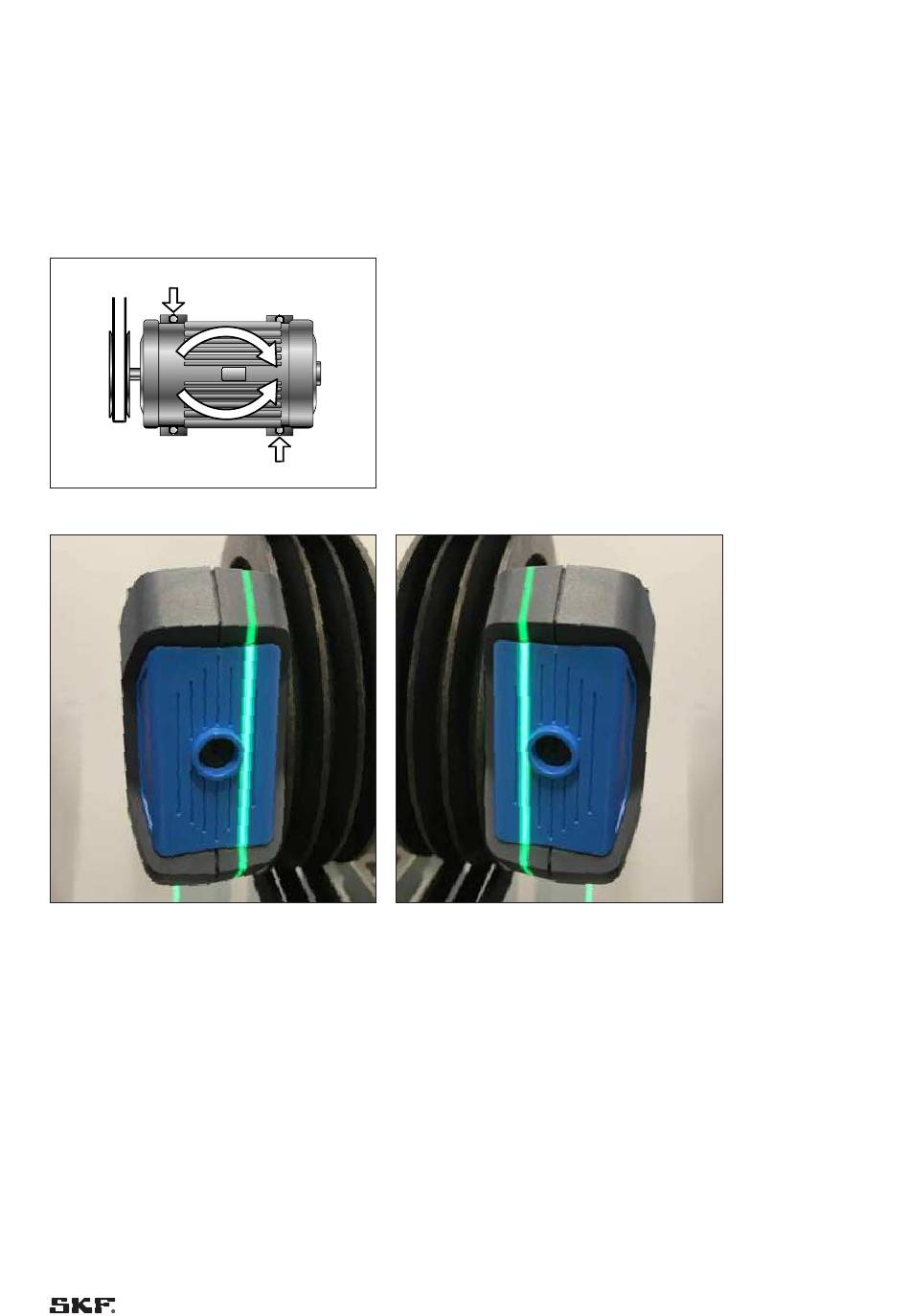

Bild 11: Horizontale Winkelausrichtung
Bild 12: Riemenscheibe mit Parallelschiefstellung
