SKF TMVM 1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. SKF Anleitungen
  4. Messgeräte
  5. TMVM 1
  6. Bedienungsanleitung
SKF TMVM 1 Bedienungsanleitung

SKF TMVM 1 Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 36

Quicklinks

Diese Anleitung herunterladen

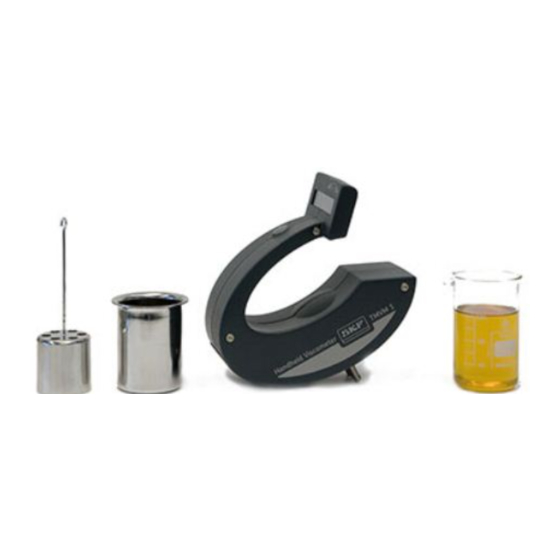

SKF TMVM 1
Instructions for use
Gebruiksaanwijzing
Mode d'emploi
Instrucções de utilização
Bedienungsanleitung
Brugervejledning
Instrucciones de uso
Käyttöohje
Manuale d'instruzioni
Bruksanvisning

Werbung

loading

Verwandte Anleitungen für SKF TMVM 1

Inhaltszusammenfassung für SKF TMVM 1

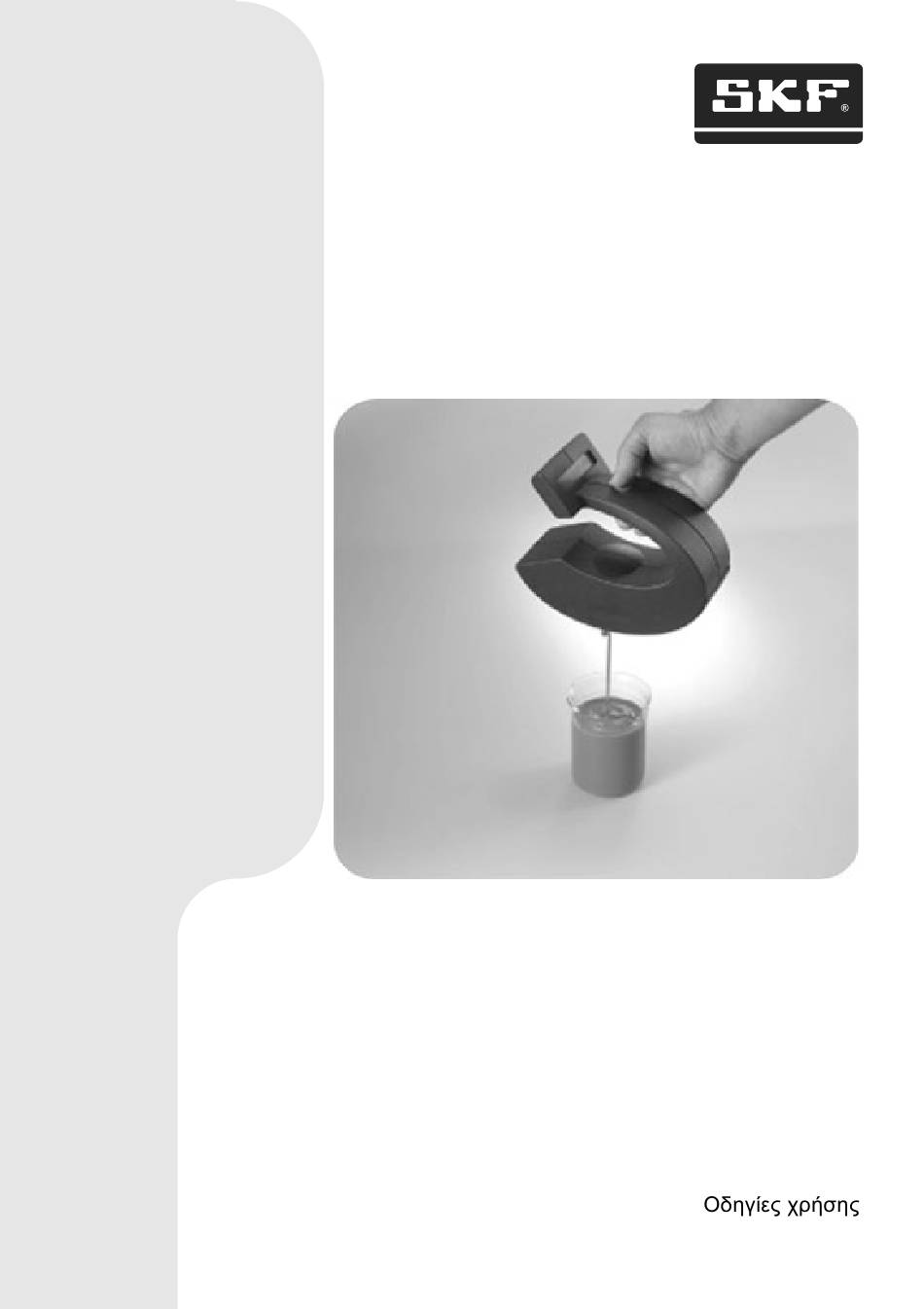

  • Seite 1 SKF TMVM 1 Instructions for use Gebruiksaanwijzing Mode d’emploi Instrucções de utilização Bedienungsanleitung Brugervejledning Instrucciones de uso Käyttöohje Manuale d’instruzioni Bruksanvisning...
  • Seite 3 English Français Deutsch Español Italiano Svenska Nederlands Português Dansk Suomi...
  • Seite 4 INTRODUCTION Measuring principle Technology Measuring Ranges PRODUCT DESCRIPTION OPERATION Software operation Measuring method I (comparative measurements) Measuring method II Influence of the temperature on viscosity Non-Newtonian behaviour Consecutive measurements and accuracy Operational check TECHNICAL DATA OPTIONAL ACCESSORIES SKF TMVM 1...
  • Seite 5 EU-DECLARATION OF CONFORMITY We, SKF Maintenance Products, Kelvinbaan 16, 3439 MT NIEUWEGEIN, The Netherlands, declare that the VISCOMETER TMVM 1 is designed and manufactured in accordance with the EUROPEAN LOW VOLTAGE DIRECTIVE 73/23/EEC EMC DIRECTIVE 89/336/EEC, outlined in harmonised Norms...
  • Seite 6 • Do not expose the TMVM 1 to rough handling or heavy impacts. • The TMVM 1 must never be used in areas where there is a risk of explosion. • Do not modify the TMVM 1, opening the housing voids warranty.
  • Seite 7 Instructions for use Certificate of calibration Carrying case INTRODUCTION The SKF viscometer TMVM 1 is a rotational viscometer with a digital display, specially suited for fast tests and comparative viscosity measurements on lubrication oils. Measuring principle A rotor, rotating at constant speed, is immersed into the liquid to be tested.
  • Seite 8 300 to 800 Castor oil (resin) 1500 Honey 10000 Bitumen 100000000* * beyond the measuring range of the TMVM 1 Kinematic viscosity (ν) and dynamic viscosity (η) ν (cSt or mm η ν -- - η (mPas or cP ) ρ...
  • Seite 9 Fig. 2 To set the viscometer in the correct measuring position when using a lab stand. 14. Support stand. Not supplied by SKF 15. Point of orientation To hold the instrument correctly, see figure 6. 16. Battery compartment lock To open 17 use a screw driver.
  • Seite 10 A slight concentric movement of the rotor during the measurement is quite normal and does not Fig. 6 affect the viscometer readings. Holding the TMVM 1 correctly Software operation 4.1.1 Switch on and self testing • Switch on Action: - Long press the main switch (for 3 seconds).The display shows the...
  • Seite 11 • Internal test of the operating hours Display: CAL. RECOMMENDED This message is displayed if the device has exceeded the 300 hours service interval. The message is displayed for 5 seconds before the menu continues. Recommendation: the TMVM 1 requires recalibration. Contact SKF. SKF TMVM 1...
  • Seite 12 The viscometer has to be mounted on the optional holder with a stand, without rotor. Alternatively position the viscometer vertically on top of the measuring cup, without rotor. After correct positioning of the viscometer, the display "Adapt TMVM 1'' has to be confirmed by pressing the main switch. Action: - Short press the main switch The zero adjustment will automatically start.
  • Seite 13 The rotor selection mode allows change of the measuring rotor for different viscosity measurement range, see section 2.3. TMVM 1 is supplied with rotor 3 only. Others rotors are optional. Action: - Normal operation: when a new rotor selection is not required, wait 3 seconds until the Measurement mode is automatically reached.
  • Seite 14 Value lower than minimum measuring range. Recommendation: Stop the measurement and use a bigger rotor. See section 6. for rotor dimensions. Display: >n mPas Value higher than maximum measuring range. Recommendation: Stop and use the optional smaller rotor. SKF TMVM 1...
  • Seite 15 - Long press (3 seconds) the main switch to switch off the viscometer. The display will indicate the remaining operating hours (xxx) before the recommended calibration. The last used rotor number is saved. Display: Service in xxx h SKF TMVM 1...
  • Seite 16 = 160 mPas (i.e.: the viscosity (η) at 26.3°C is 26.3°C 160 milli Pascalseconds). Non-Newtonian behaviour Test results of purely viscous (Newtonian) liquids (e.g. mineral or synthetic oils) obtained with a viscometer can directly be compared with the results of other viscometers. SKF TMVM 1...
  • Seite 17 Standard calibration and accuracy of measurements: The calibration factors are determined in a specially designed calibration device with Newtonian standard liquids. The absolute accuracy which can be obtained with the SKF TMVM 1 depends on the rotor used. Rotors 3 and 1: Accuracy ±...
  • Seite 18 (4.4 lbs) Operating temperature 10 °C - 40 °C (50 °F-104 °F) Motor: Rated voltage 4.0 VDC Rated speed 62.5 rpm Rotor: Dimensions: D (mm) h (mm) 24.00 53.0 15.00 1.00 45.10 47.0 Material: stainless steel Fig. 10 SKF TMVM 1...
  • Seite 19 (5.1 US fl. oz) Fig. 11 OPTIONAL ACCESSORIES TMVM 1-R1 Viscometer rotor D=24 mm, h=53 mm TMVM 1-H Viscometer holder, stand not included TMVM 1-F Test silicon oil 500 ml (1.1 US pt) - 100 mPas at °C (77 °F) SKF TMVM 1...
  • Seite 20 Utilisation du logiciel Méthode de mesure I (mesures comparatives) Méthode de mesure II Influence de la température sur la viscosité Comportement non-newtonien Mesures consécutives et précision Contrôle opérationnel CARACTÉRISTIQUES TECHNIQUES ACCESSOIRES OPTIONNELS (NON COMPRIS EN STANDARD) 35 SKF TMVM 1...
  • Seite 21 DÉCLARATION DE CONFORMITÉ DE L’UE Nous, SKF Maintenance Products, Kelvinbaan 16, 3439 MT NIEUWEGEIN, Pays-Bas, déclarons que VISCOSIMÈTRE TMVM 1 a été conçu et fabriqué en conformité avec : LA DIRECTIVE EUROPÉENNE SUR LE VOLTAGE À BASSE TENSION, 73/23/CEE la DIRECTIVE 89/336/CEE relative à la CEM (Compatibilité...
  • Seite 22 • N’utilisez jamais le TMVM 1 dans des zones comportant un risque d'explosion. • Ne modifiez pas le TMVM 1. L’ouverture du boîtier annule la garantie. • N'exposez pas le TMVM 1 à une humidité en condensation et ne le mettez pas au contact direct de l'eau.
  • Seite 23 B : axe d’entraînement Intervalles de mesure Le viscosimètre SKF TMVM 1 comporte trois intervalles de mesure, en fonction du rotor utilisé. Le rotor R3 est fourni en série avec le viscosimètre. Il couvre l’intervalle de viscosité de la grande majorité des huiles lubrifiantes. Les valeurs de viscosité...
  • Seite 24 1 500 Miel (donné à titre indicatif) 10 000 Bitume (donné à titre indicatif) 100 000 000* * supérieur à l’intervalle de mesure du TMVM 1 Viscosité cinématique (ν) et viscosité dynamique (η) ν (cSt ou mm η ν -- - η...
  • Seite 25 Pour régler le viscosimètre sur la position de mesure correcte en utilisant un pied de laboratoire. 14. Pied de laboratoire. Non fourni par SKF 15. Point d’orientation Pour soutenir correctement l’instrument, voir la figure 6. 16. Verrou de compartiment des piles Fig.
  • Seite 26 Un mouvement légèrement concentrique du moteur pendant la mesure est normal et n’affecte Fig. 6 pas les mesures du viscosimètre. Tenir correctement le TMVM 1 Utilisation du logiciel 4.1.1 Mise en marche et test automatique • Mise en marche Action : - Appuyez longuement sur l’interrupteur principal (3 secondes).
  • Seite 27 Ce message est affiché si le dispositif a dépassé l’intervalle d’entretien des 300 heures. Ce message s’affiche pendant 5 secondes avant que le menu ne continue. Recommandation : le TMVM 1 doit être calibré. Contactez votre interlocuteur SKF. SKF TMVM 1...
  • Seite 28 Le viscosimètre doit être monté sur le support optionnel avec un pied, sans rotor. Il est aussi possible de positionner le viscosimètre à la verticale du verre mesureur, sans rotor. Une fois le viscosimètre correctement positionné, l’écran « Adapt TMVM 1 » doit être confirmé en appuyant sur l’interrupteur principal. Action : - Appuyez brièvement sur l’interrupteur principal...
  • Seite 29 Le mode de sélection de rotor permet de changer le rotor de mesure pour différents intervalles de mesure de viscosité, voir section 2.3. Le TMVM 1 est fourni uniquement avec le Rotor 3. Les autres rotors sont optionnels. Action : - Fonctionnement normal : si une nouvelle sélection de rotor n’est pas...
  • Seite 30 Messages d’erreur : Écran : n ! mPas n ! mPas) Valeur inférieure au minimum de l’intervalle de mesure. Recommandation : arrêtez la mesure et utilisez un rotor plus grand. Voir en section 6 les dimensions de rotor. SKF TMVM 1...
  • Seite 31 - Appuyez longuement (3 secondes) sur l’interrupteur principal pour mettre le viscosimètre hors tension. L’écran indique les heures de fonctionnement restant (xxx) avant l’étalonnage recommandé. Le dernier numéro de rotor utilisé est enregistré. Écran : Service in xxx h (Service en xxx h) SKF TMVM 1...
  • Seite 32 = 160 mPas (soit la viscosité (η) à 26,3°C est de 160 milli pascal- 26,3°C seconde). Comportement non-newtonien Les résultats de test de fluides purement visqueux (Newtoniens), ainsi les huiles minérales ou synthétiques, obtenus avec un viscosimètre peuvent être directement comparés avec les résultats d’autres viscosimètres. SKF TMVM 1...
  • Seite 33 Les facteurs d’étalonnage sont déterminés dans un dispositif d’étalonnage spécialement conçu avec des fluides newtoniens standard. La précision absolue accessible avec le SKF TMVM 1 dépend du rotor utilisé. Rotors 3 et 1 : Précision ± 3 % de l’intervalle total.
  • Seite 34 Température de fonctionnement 10 °C à 40 °C Moteur : Tension nominale 4,0 VCC Régime nominal 62,5 t/min Rotor : Dimensions : Nº D (mm) h (mm) 24,00 53,0 15,00 1,00 45,10 47,0 Matériau : acier inox Fig. 10 SKF TMVM 1...
  • Seite 35 ACCESSOIRES OPTIONNELS (NON COMPRIS EN STANDARD) TMVM 1-R1 Rotor de viscosimètre D=24 mm, h=53 mm TMVM 1-H Support de viscosimètre, pied non fourni TMVM 1-F Huile de test au silicium 500 ml - °C 100 mPas à 25 SKF TMVM 1...
  • Seite 36 INHALTSANGABE EU-KONFORMITÄTSERKLÄRUNG SICHERHEITSHINWEISE INHALT HINWEISE Messprinzip Technische Ausführung Messbereiche PRODUKTBESCHREIBUNG BETRIEB Softwarefunktionen Messmethode I (vergleichende Messungen) Messmethode II Einfluss der Temperatur auf die Viskosität Nicht-newtonsches Verhalten Aufeinanderfolgende Messungen und Genauigkeit Funktionsprüfung TECHNISCHE DATEN OPTIONALES ZUBEHÖR SKF TMVM 1...
  • Seite 37 VISKOSIMETER TMVM 1 in Übereinstimmung mit der EUROPÄISCHEN-NIEDERSPANNUNGSRICHTLINIE 73/23/EEC sowie der EG-RICHTLINIE 89/336/EWG: Elektromagnetische Verträglichkeit, entwickelt und hergestellt wurde gemäss folgender harmonisierter Normen: EN 61010-1EN 61010-2-010EN 61326:97+A1:98+A2:01 Niederlande im November 2005 Ebbe Malmstedt Leiter Produktentwicklung und Qualität SKF TMVM 1...
  • Seite 38 Stößen. • Das TMVM 1 darf niemals in Bereichen benutztwerden, in denen Explosionsgefahr besteht. • Verändern Sie das TMVM 1 nicht. Wird das Gehäuse geöffnet, verfällt jeglicher Garantieanspruch. • Schützen Sie das TMVM 1 vor Feuchtigkeit (Kondensation) und Nässe. • Lassen Sie alle Reparaturen von einer SKF-Werkstatt durchführen.
  • Seite 39 Bedienungsanleitung Kalibrierungszertifikat Transportkoffer HINWEISE Beim SKF-Viskosimeter TMVM 1 handelt es sich um ein Rotationsviskosimeter mit einer digitalen Anzeige, das sich besonders für schnelle Tests und vergleichende Viskositätsmessungen von Schmierölen eignet. Messprinzip Ein Rotor, der sich mit konstanter Geschwindigkeit dreht, wird in die zu prüfende Flüssigkeit eingetaucht.
  • Seite 40 50 bis 1000 Getriebeöl 300 bis 800 Castoröl (Harz) 1.500 Honig 10.000 Bitumen 100.000.000* * außerhalb des Messbereichs des TMVM 1 Kinematische Viskosität (ν) und dynamische Viskosität (η) ν (cSt oder mm η ν -- - η (mPas oder cP) ρ...
  • Seite 41 Abb. 2 13. Niederhalter (wahlweise) Hält das Viskosimeter an einem Laborständer in der richtigen Messposition. 14. Ständer Nicht von SKF lieferbar 15. Fingerauflagepunkt Das korrekte Halten des Instruments ist in Abb. 6 dargestellt. 16. Batteriefachsperre Zum Öffnen des Batteriefachs (17) benutzen Sie bitte einen Schraubenzieher.
  • Seite 42 Bedingungen durchgeführt werden, wird die Verwendung des Messbechers dringend empfohlen. Eine geringfügig konzentrische Bewegung des Abb. 6 Rotors während der Messung ist ganz normal und Korrektes Halten des TMVM 1 beeinflusst die Viskositätsablesungen nicht. Softwarefunktionen 4.1.1 Einschalten und Selbsttest • Einschalten Maßnahme:...
  • Seite 43 Diese Meldung wird angezeigt, wenn das Instrument 300 Stunden lang in Betrieb war. Diese Meldung erscheint 5 Sekunden lang auf der Anzeige, danach erscheint das Menü. Empfehlung: Das TMVM 1 sollte neu kalibriert werden. Wenden Sie sich bitte an SKF.
  • Seite 44 Viskosimeter auch ohne Rotor auf den Messbecher aufgesetzt und senkrecht ausgerichtet werden. Nach ordnungsgemäßer Ausrichtung des Viskosimeters ist die Aufforderung „Adapt TMVM 1“ auf der Anzeige durch einen Druck auf den Hauptschalter zu bestätigen. Maßnahme: - Tippen Sie den Hauptschalter kurz an.
  • Seite 45 Beim Ausschalten des Viskosimeters bleibt der zuletzt gewählte Rotor gespeichert. Mit dem Rotorauswahlmodus lässt sich das Gerät auf einen Rotor für einen anderen Viskositätsmessbereich umstellen. (siehe Abschnitt 2.3). Das TMVM 1 wird standardmäßig nur mit Rotor 3 geliefert. Andere Rotoren sind wahlweise erhältlich. Maßnahme:...
  • Seite 46 Messung im zuletzt verwendeten Bereich wieder gestartet werden. Fehlermeldungen: Anzeige: n ! mPas n ! mPas) Der Wert liegt unter dem Mindestwert des Messbereichs. Empfehlung: Stoppen Sie die Messung und verwenden Sie einen größeren Rotor. Angaben zur Rotorgröße siehe Abschnitt 6. SKF TMVM 1...
  • Seite 47 - Drücken Sie den Hauptschalter für längere Zeit (3 Sekunden lang), um das Viskosimeter auszuschalten. Auf der Anzeige erscheinen danach die verbleibenden Betriebsstunden (xxx) bis zur nächsten empfohlenen Kalibrierung. Die zuletzt gewählte Rotornummer wird gespeichert. Anzeige: Service in xxx h (Wartung in xxx h) SKF TMVM 1...
  • Seite 48 = 160 mPas (d.h.: Die Viskosität (η) 26,3 °C bei 26,3 °C beträgt 160 Millipascalsekunden). Nicht-newtonsches Verhalten Mit einem Viskosimeter ermittelte Prüfergebnisse rein viskoser (newtonscher) Flüssigkeiten (z.B. Mineral- oder synthetische Öle) lassen sich direkt mit den Ergebnissen anderer Viskosimeter vergleichen. SKF TMVM 1...
  • Seite 49 Die Kalibrierungsbedingungen werden durch eine speziell für diesen Zweck entwickelte Kalibrierungsvorrichtung und newtonsche Standardflüssigkeiten vorgegeben. Die absolute Genauigkeit, die mit dem SKF TMVM 1 erreicht werden kann, hängt vom verwendeten Rotor ab. Rotoren 3 und 1: Genauigkeit von ±3% des Gesamtbereichs.
  • Seite 50 Abb. 9 Gesamtgewicht: Koffer und Zubehör: 2,0 kg Betriebstemperatur 10 °C - 40 °C Motor: Nennspannung 4,0 V Gleichspannung Nenndrehzahl 62,5 U/min Rotor: Abmessungen: D (mm) h (mm) 24.00 53.0 15.00 1.00 45.10 47.0 Material: Edelstahl Abb. 10 SKF TMVM 1...
  • Seite 51 (mm) 52.6 75.0 Material: Edelstahl Probenmenge: ca. 150 ml Abb. 11 OPTIONALES ZUBEHÖR TMVM 1-R1 Viskosimeterrotor, D=24 mm, h=53 mm TMVM 1-H Viskosimeterhalter, ohne Ständer TMVM 1-F °C Silikon-Prüföl, 500 ml - 100 mPas bei 25 SKF TMVM 1...
  • Seite 52 DESCRIPCIÓN DEL PRODUCTO FUNCIONAMIENTO Funcionamiento del software Método de medición I (mediciones comparativas) Método de medición II Influencia de la temperatura en la viscosidad Comportamiento no newtoniano Mediciones consecutivas y precisión Comprobación de funcionamiento DATOS TÉCNICOS ACCESORIOS OPCIONALES SKF TMVM 1...
  • Seite 53 DECLARACIÓN DE LA UE SOBRE CONFORMIDAD DE LA MAQUINARIA Nosotros, SKF Maintenance Products, Kelvinbaan 16, 3439 MT NIEUWEGEIN, Holanda, declaramos que el VISCOSÍMETRO TMVM 1 ha sido diseñado y fabricado de acuerdo con la DIRECTIVA EUROPEA 73/23/CEE DE BAJA TENSIÓN DIRECTIVA DE COMPATIBILIDAD ELECTROMAGNÉTICA...
  • Seite 54 • No exponga el TMVM 1 a manipulaciones bruscas o golpes fuertes. • El TMVM 1 nunca debe utilizarse en lugares donde exista riesgo de explosión. • No modifique el TMVM 1, la apertura de la carcasa de la unidad anula la garantía.
  • Seite 55 B: eje de accionamiento Intervalos de medición El viscosímetro TMVM 1 de SKF tiene tres intervalos de medición, cada uno en función del rotor utilizado. El rotor R3 se suministra de serie con el viscosímetro. Cubre el intervalo de viscosidad relativo a la mayor parte de aceites de lubricación.
  • Seite 56 300 a 800 Aceite de ricino (resina) 1500 Miel 10000 Alquitrán 100000000* * supera el rango de medición del TMVM 1 Viscosidad cinemática (ν) y viscosidad dinámica (η) ν (cSt o mm η ν -- - η (mPas o cP ) ρ...
  • Seite 57 Para colocar el viscosímetro en la posición de medición correcta cuando utilice un pie de laboratorio. 14. Pie. No suministrado por SKF 15. Punto de orientación Para sujetar el instrumento correctamente, véase la figura 6. 16. Cierre del compartimiento de las pilas Para abrir 17 utilice un destornillador.
  • Seite 58 Funcionamiento del software 4.1.1 Encendido y autocomprobación • Encendido Acción: - Haga una pulsación larga del interruptor principal (durante 3 segundos). La pantalla muestra la designación del instrumento (durante 1 segundo). Pantalla: TMVM 1 (TMVM 1) SKF TMVM 1...
  • Seite 59 Este mensaje se muestra si el dispositivo ha superado el intervalo de mantenimiento de 300 horas. El mensaje se muestra durante 5 segundos antes de que el menú continúe. Recomendación: el TMVM 1 requiere calibración. Contacte con SKF. SKF TMVM 1...
  • Seite 60 El viscosímetro debe montarse en el soporte opcional con un pie, sin rotor. Coloque alternativamente el viscosímetro vertical encima de la cubeta de medición, sin rotor. Tras un posicionamiento correcto del viscosímetro, la pantalla “Adaptar TMVM 1” debe confirmarse pulsando el interruptor principal. Acción: - Haga una pulsación corta del interruptor principal...
  • Seite 61 El modo de selección del rotor permite cambiar el rotor de medición para intervalos distintos de medición de viscosidad, véase la sección 2.3. TMVM 1 se suministra únicamente con 3 rotores. Hay otros rotores opcionales. Acción: - Funcionamiento normal: cuando no sea necesario selecciona un rotor nuevo, espere 3 segundos hasta que se alcance automáticamente el modo...
  • Seite 62 Mensajes de error: Pantalla: n ! mPas n ! mPas) Valor inferior al intervalo de medición mínimo. Recomendación: Detenga la medición y utilice un rotor de mayor tamaño. Consulte la sección 6 para conocer las dimensiones de los rotores. SKF TMVM 1...
  • Seite 63 - Haga una pulsación larga (3 segundos) del interruptor principal para apagar el viscosímetro. La pantalla indicará las horas de funcionamiento restantes (xxx) antes de la calibración recomendada. Se guarda el número del último rotor utilizado. Pantalla: Service in xxx h (Mantenimiento en xxx h) SKF TMVM 1...
  • Seite 64 = 160 mPas (es decir: la viscosidad (η) a 26,3°C es 26,3°C 160 milipascales/segundo). Comportamiento no newtoniano Los resultados de pruebas de líquidos puramente viscosos (newtonianos) (es decir, aceites minerales o sintéticos) obtenidos con un viscosímetro deben compararse directamente con los resultados de otros viscosímetros. SKF TMVM 1...
  • Seite 65 Calibración estándar y precisión de mediciones: Los factores de calibración se determinan en un dispositivo de calibración de diseño especial con líquidos newtonianos estándar. La precisión absoluta que puede obtenerse con el TMVM 1 de SKF depende del rotor utilizado. Rotores 3 y 1: Precisión ±...
  • Seite 66 2,0 kg Temperatura de funcionamiento 10 °C - 40 °C Motor: Tensión nominal 4,0 V CC Velocidad nominal 62,5 rpm Rotor: Dimensiones: Nº D (mm) al. (mm) 24,00 53,0 15,00 1.,00 45,10 47,0 Material: acero inoxidable Fig. 10 SKF TMVM 1...
  • Seite 67 Fig. 11 ACCESORIOS OPCIONALES TMVM 1-R1 Rotor de viscosímetro D=24 mm, al.=53 mm TMVM 1-H Soporte de viscosímetro, no incluye el pie TMVM 1-F Aceite de silicona para pruebas 500 ml - °C 100 mPas a 25 SKF TMVM 1...
  • Seite 68 Gamme di misurazione DESCRIZIONE DEL PRODOTTO FUNZIONAMENTO Funzionamento del software Metodo di misurazione I (misurazioni comparative) Metodo di misurazione II Influenza della temperatura sulla viscosità Comportamento non Newtoniano. Misurazioni consecutive e accuratezza. Verifica del funzionamento DATI TECNICI ACCESSORI OPZIONALI SKF TMVM 1...
  • Seite 69 DICHIARAZIONE EUROPEA DI CONFORMITÀ DEL MACCHINARIO La SKF Maintenance Products, Kelvinbaan 16, 3439 MT NIEUWEGEIN, Olanda, dichiara che il VISCOSIMETRO TMVM 1 è stato progettato e realizzato in conformità con la: DIRETTIVA EUROPEA 73/23/CEE SULLA BASSA TENSIONE NORMATIVA EMC 89/336/CEE,...
  • Seite 70 • Trattare il viscosimetro TMVM 1 con delicatezza ed evitare che subisca urti violenti. • In ogni caso, il TMVM 1 non deve mai essere utilizzato in aree a rischio di esplosione. • Non modificare il viscosimetro TMVM 1; l'apertura dell’involucro annulla la garanzia.
  • Seite 71 B: asse di trasmissione Gamme di misurazione Il viscosimetro SKF modello TMVM 1 ha tre gamme di misurazione, a seconda del rotore utilizzato. Il rotore R3 è fornito come standard unitamente al viscosimetro. Copre la gamma di viscosità relativa alla stragrande maggioranza degli oli lubrificanti.
  • Seite 72 Miele 10000 Bitume 100000000* * eccede la gamma di misurazione del viscosimetro TMVM 1 Viscosità cinematica (ν) e dinamica (η) ν (cSt o mm η ν -- - η (mPas o cP ) ρ ρ densità (kg/dm SKF TMVM 1...
  • Seite 73 Per fissare il viscosimetro nella posizione di misurazione corretta utilizzando un sostegno da laboratorio. 14. Sostegno per il supporto Non fornito da SKF 15. Punto di orientamento Per sostenere lo strumento correttamente, vedere la figura 6. 16. Blocco del vano batterie Per aprire 17 utilizzare un cacciavite.
  • Seite 74 è normale e non influenza le letture del viscosimetro. Fig. 6 Sostenere correttamente il Funzionamento del software viscosimetro TMVM 1 4.1.1 Accensione e autotest • Accensione Azione: - Tenere premuto l'interruttore principale (per 3 secondi). Il display visualizza il nome dello strumento (per 1 secondo).
  • Seite 75 CAL. RECOMMENDED (CAL. CONSIGLIATA) Questo messaggio compare quando lo strumento ha superato le 300 ore di funzionamento. Il messaggio rimane visualizzato per 5 secondi prima di passare ai menu. Raccomandazione: il TMVM 1 necessita di calibrazione. Contattare SKF. SKF TMVM 1...
  • Seite 76 In alternativa, posizionare il viscosimetro verticalmente sopra il cilindro di misurazione, senza il rotore. Dopo il corretto posizionamento del viscosimetro, è necessario confermare il messaggio "Adapt TMVM 1'' (Regolare TMVM 1) premendo l’interruttore principale. Azione: - Premere brevemente l'interruttore principale La procedura di regolazione dello zero inizierà...
  • Seite 77 La modalità di selezione del rotore permette il cambio del rotore di misurazione per ottenere differenti gamme di misurazione della viscosità, vedere la sezione 2.3. Il modello TMVM 1 è fornito soltanto con il rotore 3. Gli altri rotori sono opzionali. Azione: - Normale funzionamento: quando non è...
  • Seite 78 Messaggi d’errore: Display: n ! mPas n ! mPas) Valori inferiori alla minima gamma di misurazione. Raccomandazione: arrestare la misurazione ed utilizzare un rotore più grande. Vedere la sezione 6. per le dimensioni del rotore. SKF TMVM 1...
  • Seite 79 - Premere a lungo (3 secondi) l’interruttore principale per spegnere il viscosimetro. Il display indicherà le ore di funzionamento rimanenti (xxx) prima della calibrazione raccomandata. Il numero dell’ultimo rotore utilizzato verrà salvato. Display: Service in xxx h (Manutenzione entro xxx h) SKF TMVM 1...
  • Seite 80 (η) a 26,3°C è 160 millipascal per secondo). Comportamento non Newtoniano. I risultati dei test di liquidi puramente viscosi (Newtoniani) (es.: oli minerali o sintetici) ottenuti con un viscosimetro possono essere comparati direttamente con i risultati di altri viscosimetri. SKF TMVM 1...
  • Seite 81 Calibrazione standard e accuratezza delle misurazioni: I fattori di calibrazione sono determinati in un dispositivo appositamente progettato, con liquidi Newtoniani standard. L'accuratezza assoluta ottenibile con il viscosimetro SKF modello TMVM 1, dipende dal rotore utilizzato. Rotori 3 e 1: Accuratezza ± 3% rispetto alla gamma totale.
  • Seite 82 2,0 kg Temperatura operativa 10 °C - 40 °C Motore: Tensione nominale 4,0 VCC Velocità nominale 62,5 giri/min. Rotore: Dimensioni: Num. D (mm) h (mm) 24,00 53,0 15,00 1,00 45,10 47,0 Materiale: acciaio inossidabile Fig. 10 SKF TMVM 1...
  • Seite 83 150 ml. Fig. 11 ACCESSORI OPZIONALI TMVM 1-R1 Rotore per viscosimetro D=24 mm, h=53 mm TMVM 1-H Supporto per viscosimetro, sostegno non compreso TMVM 1-F °C Olio di silicio per test, 500 ml - 100 mPas a 25 SKF TMVM 1...
  • Seite 84 INNEHÅLL EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE SÄKERHETSANVISNINGAR INNEHÅLLSFÖRTECKNING INLEDNING Mätprincip Teknologi Mätområden PRODUKTBESKRIVNING ANVÄNDNING Användning av mjukvaran Mätmetod I (jämförande mätningar) Mätmetod II Temperaturens inflytande på viskositeten Icke-newtoniska egenskaper Påföljande mätningar och noggrannhet Funktionskontroll TEKNISKA DATA EXTRA TILLBEHÖR SKF TMVM 1...
  • Seite 85 EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi, SKF Maintenance Products, Kelvinbaan 16, 3439 MT NIEUWEGEIN, The Netherlands, försäkrar att VISKOMETER TMVM 1 är konstruerad och tillverkad i enlighet med EUROPEISKA LÅGSPÄNNINGSDIREKTIVET 73/23/EEC EMC-DIREKTIV 89/336/EEC, enligt beskrivningen i harmoniserade standarder EN 61010-1EN 61010-2-010EN 61326:97+A1:98+A2:01 Nederländerna, november 2005...
  • Seite 86 • Följ alltid bruksanvisningarna. • Utsätt inte TMVM 1 för omild behandling eller kraftiga stötar. • TMVM 1 får aldrig användas i områden med risk för explosion. • TMVM 1 får inte modifieras, garantin förfaller om höljet har öppnats. • Utsätt inte TMVM 1 för kondenserande luftfuktighet eller direkt kontakt med vatten.
  • Seite 87 Bruksanvisning Kalibreringscertifikat Väska INLEDNING SKF TMVM 1 är en roterande viskometer med en digital display, särskilt lämpad för snabb testning och jämförande viskositetsmätning av smörjoljor. Mätprincip En rotor, som roterar med konstant hastighet, sänks ner i vätskan som ska mätas.
  • Seite 88 Kugghjulsolja 300 till 800 Ricinolja (harts) 1500 Honung 10000 Asfalt 100000000* * utanför mätområdet för en TMVM 1 Kinematisk viskositet (ν) och dynamisk viskositet (η) ν (cSt eller mm η ν -- - η (mPas eller cP ) ρ ρ densitet (kg/dm...
  • Seite 89 13. Hållare (tillval) För att sätta viskometern i rätt mätposition vid användning av ett laboratoriestativ. 14. Stativ Levereras ej av SKF 15. Orienteringspunkt Se figur 6 för instrumentets rätta position. 16. Spärr för batterifacket Använd en skruvmejsel för att öppna 17.
  • Seite 90 En viss koncentrisk pendling av rotorn under mätningen är helt normal och påverkar inte Fig. 6 viskometerns avläsning. Rätt position för TMVM 1. Användning av mjukvaran 4.1.1 Inkoppling och självtest • Start Utförande: - Ett långt tryck på...
  • Seite 91 • Internt test av driftstimmarna. Display: CAL. RECOMMENDED (KAL. REKOMMENDERAS) Detta meddelande visas om instrumentet har överskridit serviceintervallet på 300 timmar. Meddelandet visas i 5 sekunder innan menyn går vidare. Rekommendation: TMVM 1 bör kalibreras på nytt. Kontakta SKF. SKF TMVM 1...
  • Seite 92 Nolljusteringsprocedur: Viskometern måste monteras på hållaren (tillval) med ett stativ, utan rotor. Den kan även placeras vertikalt ovanpå mätkärlet, utan rotor. När viskometern har placerats i rätt läge ska displayen "Adapt TMVM 1'' bekräftas genom att trycka på strömbrytaren. Utförande: - Tryck kort på...
  • Seite 93 Den senast valda rotorn lagras när viskometern stängs av. I läget för rotorval kan mätrotor för olika viskositetsområden bytas, se avsnitt 2.3. TMVM 1 levereras med endast rotor 3. De andra rotorerna finns som tillval. Utförande: - Normaldrift: när ingen ny rotor behöver väljas, vänta i 3 sekunder tills instrumentet automatiskt når mätläget.
  • Seite 94 När strömbrytaren åter trycks ner startas mätningen på nytt i det senast valda området. Felmeddelanden: Display: n ! mPas n ! mPas) Värdet underskrider det minimala mätområdet. Rekommendation: Avbryt mätningen och välj en större rotor. Se avsnitt 6 för rotordimensioner. SKF TMVM 1...
  • Seite 95 Frånkoppling Utförande: - Med ett långt tryck (3 sekunder) på strömbrytaren stängs viskometern av. Displayen visar återstående driftstimmar (xxx) före rekommenderad kalibrering. Den senast använda rotorns nummer lagras. Display: Service in xxx h (Service om xxx tim.) SKF TMVM 1...
  • Seite 96 = 160 mPas 26,3°C (dvs: viskositeten (η) vid 26.3°C är 160 milli Pascalsekunder). Icke-newtoniska egenskaper Testresultat av rent viskösa (newtoniska) vätskor (t.ex. mineral- eller syntetoljor) som erhålls med en viskometer kan jämföras direkt med resultaten från andra viskometrar. SKF TMVM 1...
  • Seite 97 Standardkalibrering och mätningarnas noggrannhet: Kalibreringsfaktorerna fastställs i en särskilt konstruerad kalibreringsanordning med newtoniska standardvätskor. Den absoluta noggrannheten som kan uppnås med en SKF TMVM 1 beror på den använda rotorn. Rotorer 3 och 1: Noggrannhet ± 3% av det totala området.
  • Seite 98 2,0 kg Driftstemperatur 10 °C - 40 °C 50 °F-104 °F Motor: Nominell spänning 4,0 VDC Nominellt varvtal 62,5 rpm Rotor: Mått: D (mm) h (mm) 24,00 53,0 15,00 1,00 45,10 47,0 Material: rostfritt stål Fig. 10 SKF TMVM 1...
  • Seite 99 (5,1 US fl. oz) Fig. 11 EXTRA TILLBEHÖR TMVM 1-R1 Viskometerrotor D=24 mm, h=53 mm TMVM 1-H Viskometerhållare, stativ ingår ej TMVM 1-F Silikonbaserad testolja 500 ml (1,1 US pt) - °C (77 °F) 100 mPas vid 25 SKF TMVM 1...
