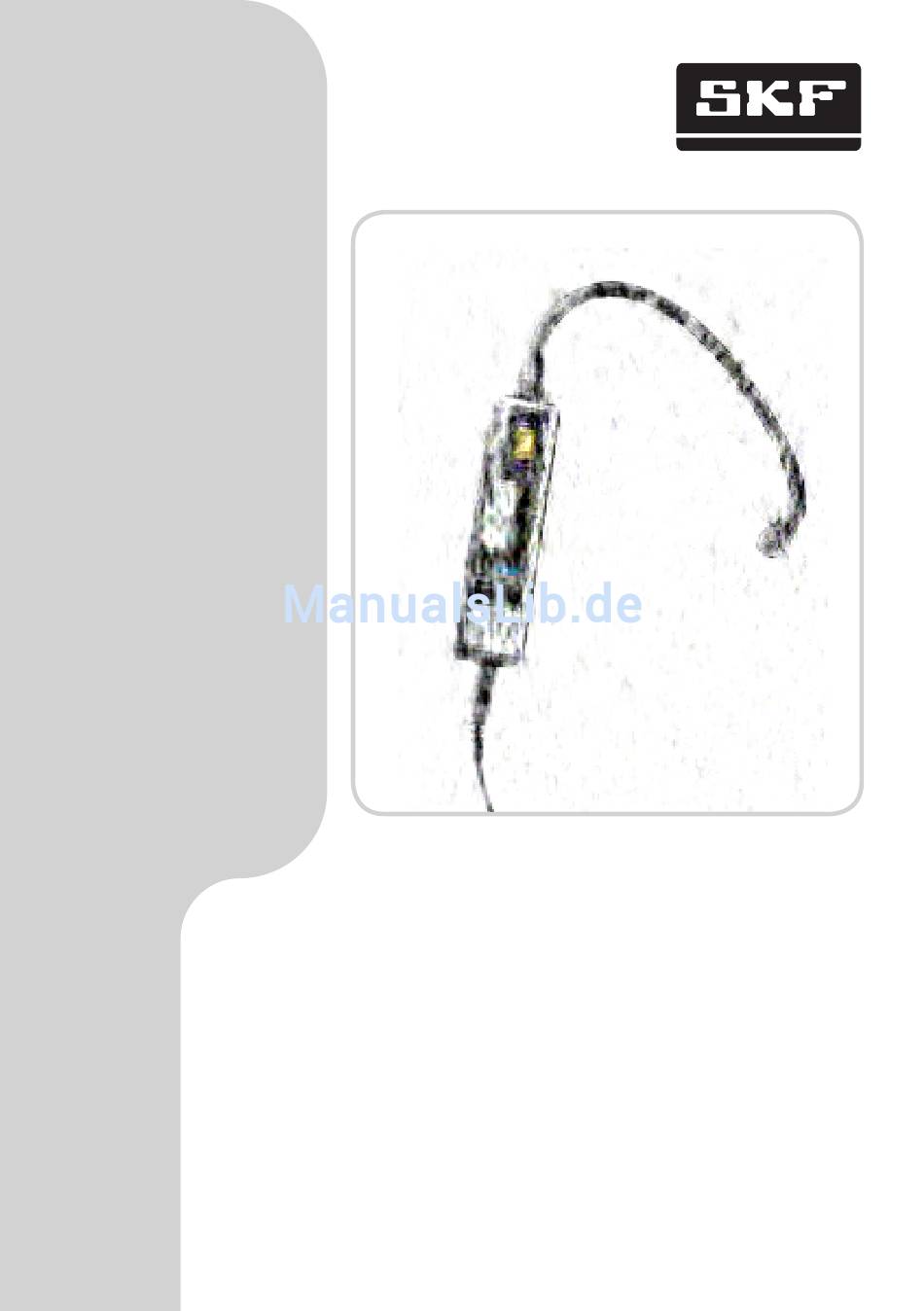

- Seite 1 SKF TMSU 1 Instructions for use Bruksanvisning Mode d’emploi Gebruiksaanwijzing Bedienungsanleitung Instruções de uso Instrucciones de uso 使用说明书 Manuale d’istruzioni Инструкция по эксплуатации...
- Seite 3 English Français Deutsch Español Italiano Svenska Nederlands Português 中文 Русский...
-
Seite 4: Inhaltsverzeichnis
Operation ......................8 4.1 Non-continuous operation ................... 8 4.2 Continuous operation ....................8 Remarks ......................9 Spare parts ......................9 Safety recommendations • Do not expose the equipment to rough handling or heavy impacts. • Always read and follow the operating instructions. • Opening the housing of the instrument may result in hazardous mishandling and voids warranty. • The equipment should not be used in areas where there is a risk for explosion. • Do not expose the equipment to high humidity or direct contact with water. • All repair work should be performed by an SKF repair shop. • Using any other headset than the one supplied with the instrument can cause internal damage to the detector. Original instructions SKF TMSU 1... -
Seite 5: Ec Declaration Of Conformity
EC Declaration of conformity We, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein The Netherlands herewith declare that the following product: SKF Ultrasonic Leak Detector TMSU 1 has been designed and manufactured in accordance with: EUROPEAN ROHS DIRECTIVE 2011/65/EU LOW VOLTAgE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: general requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: general requirements. Nieuwegein, The Netherlands, March 2013 Sébastien David... -
Seite 6: Introduction

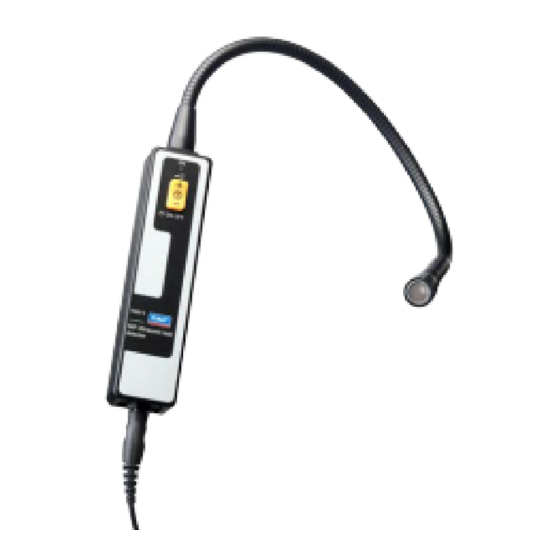

1. Introduction The SKF Ultrasonic Leak Detector TMSU 1 is designed to detect leaks in compressed air systems, pneumatic brake systems, vacuum systems, pressurized gas storage, and steam traps. 1.1 Intended use It can be used to verify the integrity of compressed air systems, and the tightness of containers, trucks, buses, cars, storage systems, building envelopes, containment walls, tanks, recreational vehicles, and more…. 1.2 Principle of operation The principle of operation of the TMSU 1 can be compared to a special microphone, sensitive only to high frequency ultrasounds. A sensitive piezoelectric crystal is used as a sensor element. Minute sound waves excite the crystal, creating an electrical pulse that is amplifi ed and then “heterodyned” or translated into an audible frequency that the user can hear through a pair of noise- reduction headphones. 1.3 Distinguishing features • As a leak passes from a high to a low pressure, it creates turbulences. These turbulences generate a high-frequency sound component which is detected by the sensitive piezoelectric element, allowing the user to quickly guide the sensor to the loudest point in order to pinpoint the leak. • The TMSU 1 indicates the presence of a leak by producing a quality signal that is truly representative of that leak. In fact each leak has its own unique sound. TMSU 1 is not producing a “beep” but a real signal, an amplifi ed “image” of that unique sound. SKF TMSU 1... -
Seite 7: Description
Description SKF Ultrasonic Leak Detector Controls Continuous or non-continuous operation switch Silicone rubber button to control stop-start non-continuous operation and volume adjustment Amplification 7 levels: 20, 30, 40, 50, 60, 70 and 80 dB Ultrasound sensor Open sensor with a 16 mm ( in Ø) diameter (19 mm – in Ø – exterior), central frequency of 40 kHz Detected frequencies 38,4 kHz, ± 2 kHz (-3 dB) Audio output Stereo jack connector of 6,35 mm ( in) (use only the headset supplied with the unit) Power Two alkaline AA batteries, 1,5 V. Rechargeable batteries can also be used but the usage time will be reduced Usage time ± 20 hours. This varies based on: including the charge of the battery in the detector, the level of amplification used and the quality of the batteries Body Made with machined and assembled sheets of high impact polystyrene, shock resistant Dimensions Body: 170 x 42 x 31 mm (6.70 x 1.65 x 1.22 in) Flexible tube length: 400 mm (15.75 in) Weight 412 grams with the batteries (14.53 oz) Operating temperature From -10 ºC to + 50 ºC / 14 ºF to 122 ºF range SKF TMSU 1... -
Seite 8: Operation
To increase the volume (sensitivity) of the TMSU 1 push the (+) side of the yellow button. When the desired sensitivity is reached hold the entire button in the down position to begin your survey. Leaks are generally found by moving the detector back and forth and up and down in the direction of the leak source. • As soon as you hear the typical “hissing” sound of a leak move towards the source. Remember that ultrasounds travel through the air in a directional pattern. The source of the leak is therefore easy to pinpoint by following the loudest signal. • As you near the source of the leak the volume in the headphones may increase dramatically. Reduce the sensitivity of the detector by pushing the (-) side of the yellow button to return the TMSU 1 to a comfortable listening level. • To turn off the detector, release the yellow button. 4.2 Continuous operation • Slide the small switch on the right side of the unit down to the bottom, The LED will light up. • To increase the volume (sensitivity) of the TMSU 1 push the (+) side of the yellow button. When the desired sensitivity is reached release the yellow button and begin your survey. Leaks are generally found by moving the detector back and forth and up and down in the direction of the leak source. • As soon as you hear the typical “hissing” sound of a leak move towards the source. Remember that ultrasounds travel through the air in a directional pattern. The source of the leak is therefore easy to pinpoint by following the loudest signal. • As you near the source of the leak the volume in the headphones may increase dramatically. Reduce the sensitivity of the detector by pushing the (-) side of the yellow button to return the TMSU 1 to a comfortable listening level. • To turn off the detector, slide the switch at the side to the top to halt operation. The LED will go out. SKF TMSU 1... -
Seite 9: Remarks
5. Remarks • A short acoustic beep is audible in the headphone when changing the amplification. • The TMSU 1 can be used in combination with either alkaline (non-rechargeable) or rechargeable AA batteries. Use only two of the same battery types at the same time. • When battery charge is too low, the red operation LED will not light up. When the remaining battery charge goes below acceptable operation levels during operation, the user will be notified with an acoustical signal (5 consecutive low frequency beeps). • Rechargeable batteries cannot be charged while inside the TMSU 1. 6. Spare parts Designation Description TMSU 1-1 handset TMSU 1-2 headset SKF TMSU 1... -
Seite 10: Recommandations De Sécurité
4.2 Fonctionnement continu .....................14 Remarques .....................15 Pièces de rechange ..................15 Recommandations de sécurité • Évitez de manipuler brutalement l’appareil ou de faire tomber l’appareil. • Lisez et respectez toujours les instructions d’utilisation. • L’ouverture du boîtier de l’instrument peut entraîner une manipulation dangereuse et l’annulation de la garantie. • L’appareil ne doit pas être utilisé dans des endroits présentant un danger d’explosion. • N’exposez pas l’appareil à une humidité élevée et ne le mettez pas au contact direct de l’eau. • Toute réparation doit être effectuée par un atelier de réparation SKF. • L’emploi d’un casque différent de celui fourni avec l’instrument peut causer des dégâts internes dans le détecteur. Traduction extraite du mode d’emploi d’origine SKF TMSU 1... -
Seite 11: Déclaration De Conformité Ce
Déclaration de conformité CE Nous, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Pays-Bas déclarons que le produit suivant: Détecteur de fuite ultrasonique SKF TMSU 1 a été conçu et fabriqué conformément à la EUROPEAN ROHS DIRECTIVE 2011/65/EU LOw VOLTAgE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: general requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: general requirements. -
Seite 12: Introduction
1. Introduction Le Détecteur de fuite ultrasonique SKF TMSU 1 est conçu pour détecter les fuites des circuits d’air comprimé, circuits de frein pneumatique, circuits de vide, stockages de gaz comprimé et purgeurs de vapeur. 1.1 Utilisation prévue Il peut servir à vérifier l’intégrité des circuits d’air comprimé et l’étanchéité des conteneurs, camions, bus, voitures, systèmes de stockage, coffrage d’immeuble, murs de contention, réservoirs, véhicules de loisirs, etc. 1.2 Principe de fonctionnement Le principe de fonctionnement du SKF TMSU 1 est comparable à celui d’un microphone spécial, sensible uniquement aux ultrasons à haute fréquence. Un cristal piézoélectrique sensible sert d’élément de capteur. Les ondes sonores minimes excitent le cristal et génèrent une impulsion électrique amplifiée puis « hétérodynée » ou traduite en fréquence audible par l’utilisateur grâce à une paire d’écouteurs à réduction de bruit. 1.3 Caractéristiques distinctives • En passant d’une pression élevée à faible, la fuite crée des turbulences. Ces turbulences génèrent une composante sonore haute fréquence détectée par l’élément piézoélectrique sensible. L’utilisateur peut ainsi guider rapidement le capteur sur le point le plus sonore afin d’identifier la fuite. • Le TMSU 1 indique la présence d’une fuite en produisant un signal de qualité réellement représentatif de la fuite. En fait, chaque fuite produit son propre son unique. Le TMSU 1 ne produit pas un bip mais un signal réel, une « image » amplifiée de ce son unique. SKF TMSU 1... -
Seite 13: Description
Détecteur de fuite ultrasonique SKF Commandes Interrupteur de fonctionnement continu/intermittent. Bouton de caoutchouc silicone commandant marche et arrêt du fonctionnement intermittent et le réglage du volume Amplification 7 niveaux : 20, 30, 40, 50, 60, 70 et 80 dB Capteur ultrason Capteur ouvert d’un diamètre de16 mm ( po Ø) (19 mm – ” po Ø – extérieur), fréquence centrale de 40kHz Fréquences détectées 38,4 kHz, ± 2 kHz (-3 dB) Sortie audio Connecteur jack stéréo de 6,35 mm ( po) (usage réservé au casque fourni avec l’unité) Puissance Deux piles alcalines AA, 1,5 V. Il est également possible d’utiliser des piles rechargeables mais leur autonomie est inférieure Autonomie ± 20 heures. Elle varie selon : la charge de la pile dans le détecteur, le niveau d’amplification choisi et la qualité des piles Corps Composé de feuilles usinées et assemblées en polystyrène hautement, résistant aux chocs Dimensions Corps : 170 x 42 x 31 mm (6.70 x 1.65 x 1.22 po) Longueur du tube flexible : 400 mm (15.75 po) Poids 412 grammes piles inclues (14.53 oz) Plage de température De -10 ºC à + 50 ºC / 14 ºF à 122 ºF de travail SKF TMSU 1... -
Seite 14: Fonctionnement
• Dès que vous percevez le sifflement typique d’une fuite, rapprochez-vous de la source. N’oubliez pas que les ultrasons se déplacent dans l’air selon une trajectoire directionnelle. La source de la fuite est donc aisément localisable en suivant le signal le plus puissant. • En vous approchant de la source de la fuite, le volume dans les écouteurs peut s’accroître spectaculairement. Réduisez la sensibilité du détecteur en appuyant sur le côté (-) du bouton jaune pour ramener le TMSU 1 à un niveau d’écoute confortable. • Pour arrêter le détecteur, relâchez le bouton jaune. 4.2 Fonctionnement continu • Glissez le petit interrupteur sur la droite de l’unité vers le bas : Le voyant s’allume. • Pour accroître le volume (sensibilité) du TMSU 1, appuyez sur le côté (+) du bouton jaune. Une fois la sensibilité souhaitée atteinte, relâchez le bouton jaune et commencez votre inspection. Les fuites sont généralement identifiées en déplaçant le détecteur d’avant en arrière et de haut en bas dans la direction de la source de la fuite. • Dès que vous percevez le sifflement typique d’une fuite, rapprochez-vous de la source. N’oubliez pas que les ultrasons se déplacent dans l’air selon une trajectoire directionnelle. La source de la fuite est donc aisément localisable en suivant le signal le plus puissant. • En vous approchant de la source de la fuite, le volume dans les écouteurs peut s’accro ître spectaculairement. Réduisez la sensibilité du détecteur en appuyant sur le côté (-) du bouton jaune pour ramener le TMSU 1 à un niveau d’écoute confortable. SKF TMSU 1... -
Seite 15: Remarques
• Pour arrêter le détecteur, glissez l’interrupteur au sommet vers le haut. Le voyant s’éteint. 5. Remarques • Un bip bref est audible dans les écouteurs en changeant d’amplification. • Le TMSU 1 accepte les piles AA alcalines (non rechargeables) tout comme les piles rechargeables. Utilisez uniquement des piles du même type simultanément. • Lorsque la charge des piles est trop faible, le voyant rouge de fonctionnement ne s’allume plus. Lorsque la charge de pile restante est inférieure aux niveaux acceptables pendant le fonctionnement, l’utilisateur est averti par un signal acoustique (5 bips consécutifs à basse fréquence). • Il est impossible de recharger les piles rechargeables à l’intérieur du TMSU 1. 6. Pièces de rechange Désignation Description TMSU 1-1 dispositif portable TMSU 1-2 casque SKF TMSU 1... -
Seite 16: Sicherheitshinweise
2.1 Bestandteile ........................19 Technische.Daten....................19 Betrieb......................20 4.1 Kein Dauerbetrieb ......................20 4.2 Dauerbetrieb ........................20 Bemerkungen....................21 Ersatzteile.......................21 Sicherheitshinweise • Das Gerät vor unsanfter Handhabung und starken Stößen schützen. • Vor Inbetriebnahme ist die Bedienungsanleitung gründlich zu lesen und zu beachten. • Wird das Gehäuse des Messgeräts geöffnet, können gefährliche Situationen entstehen und der Garantieanspruch kann erlöschen. • Achtung! Dieses Gerät ist nicht explosionsgeschützt. • Das Gerät ist vor Feuchtigkeit und Nässe zu schützen. • Lassen Sie alle Reparaturen von einem SKF Reparatur Service Center durchführen. • Die Verwendung eines anderen als des im Lieferumfang des Instruments enthaltenen Headsets kann interne Schäden am Detektor verursachen. Übersetzung.der.Original-Bedienungsanleitungen SKF TMSU 1... -
Seite 17: Ce.konformitätserklärung
CE Konformitätserklärung Die, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Niederlande erklärt hiermit, dass der: SKF Ultraschallsensor zum Aufspüren undichter Stellen TMSU 1 in Übereinstimmung mit der EU-Richtlinie EUROPEAN ROHS DIRECTIVE 2011/65/EU LOW VOLTAGE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: General requirements. konstruiert und hergestellt wurde. -
Seite 18: Einführung
1. Einführung Der Ultraschallsensor zum Aufspüren undichter Stellen TMSU 1 von SKF wurde konstruiert, um undichte Stellen in Druckluftsystemen, Druckluftbremsanlagen, Vakuum- und Druckgasaufbewahrungssystemen und Kondensattöpfen festzustellen. 1.1 Zweckbestimmung Er kann verwendet werden, um die Unversehrtheit von Druckluftsystemen und die Dichtigkeit von Behältern, LKWs, Bussen, Kraftfahrzeugen, Speichersystemen, Gebäudeeindämmungen, Behälterwänden, Tanks, Wohnmobilen, etc. zu überprüfen. 1.2 Arbeitsweise Die Arbeitsweise des TMSU 1 lässt sich mit einem Spezialmikrofon vergleichen, das nur auf hochfrequenten Ultraschall anspricht. Als Sensorelement wird ein empfindlicher piezoelektrischer Kristall verwendet. Winzige Schallwellen erregen das Kristall, das einen elektrischen Impuls erzeugt, der verstärkt und anschließend überlagert bzw. in eine hörbare Frequenz umgewandelt wird, die der Anwender über einen Lärmschutz-Kopfhörer wahrnehmen kann. 1.3 Herausragende Merkmale • Da Gase oder Flüssigkeiten an undichten Stellen von einer Hochdruck- in eine Niedrigdruckumgebung fließen, lösen sie Turbulenzen aus. Diese Turbulenzen erzeugen Geräusche im Ultraschallbereich, die das hochsensible Piezo-elektrische Kristall im Sensor aufspüren kann. So kann der Anwender den Sensor schnell an den lautesten Punkt führen, um das Leck genau zu lokalisieren. • Der TMSU 1 zeigt eine undichte Stelle an, indem er ein hochwertiges Signal erzeugt, das genau diese undichte Stelle abbildet. Jede undichte Stelle hat also seinen eigenes spezifisches Klangbild. Der TMSU 1 erzeugt kein „Piepsen“, sondern ein reales Signal, ein verstärktes „Abbild“ dieses einmaligen Klangbildes. SKF TMSU 1... -
Seite 19: Beschreibung
Bedienelemente Schalter für Dauerbetrieb bzw. kein DauerbetriebTaste aus Silikonkautschuk zur Bedienung von Stopp/Start im Nicht- Dauerbetrieb sowie Lautstärkeeinstellung Verstärkung 7 Pegel: 20, 30, 40, 50, 60, 70 und 80 dB Ultraschallsensor Offener Sensor mit 16 mm ( Zoll) Durchmesser (19 mm – Zoll Außendurchmesser), Mittenfrequenz von 40kHz Erkannte Frequenzen 38,4 kHz, ± 2 kHz (-3 dB) Audioausgang Stereobuchse 6,35 mm ( Zoll) (nur das mit dem Gerät mitgelieferte Headset verwenden) Stromversorgung Zwei 1,5 Volt AA Alkalibatterien. Es können auch aufladbare Batterien verwendet werden. In diesem Fall ist die Nutzungszeit jedoch geringer Nutzungszeit ± 20 Stunden. Diese hängt ab von: Der Batterieladung im Detektor, dem verwendeten Verstärkungspegel sowie der Qualität der Batterien Gehäuse Aus bearbeiteten und montierten Lagen aus hochfestem Polystyrol gefertigt, stoßfest Abmessungen Gehäuse: 170 x 42 x 31 mm (6.70 x 1.65 x 1.22 Zoll) Länge des flexiblen Rohrs: 400 mm (15.75 Zoll) Gewicht 412 Gramm mit Batterien Betriebstemperatur Von -10 ºC bis + 50 ºC / 14 ºF bis 122 ºF bereich SKF TMSU 1... -
Seite 20: Betrieb
• Weiterhin auf die Mitte der gelben Taste drücken, damit das Gerät in Betrieb bleibt. • Um die Lautstärke (Empfindlichkeit) des TMSU 1 zu erhöhen, auf die (+) Seite der gelben Taste drücken. Ist die gewünschte Empfindlichkeit erreicht, die gesamte Taste in der unteren Position halten, um die Inspektion zu beginnen. Undichte Stellen werden normalerweise entdeckt, indem der Detektor vor und zurück sowie aufwärts und abwärts in Richtung Quelle der undichten Stelle bewegt wird. • Sobald das typische „Zischen“ einer undichten Stelle zu hören ist, in Richtung Quelle bewegen. Daran denken, dass sich Ultraschall in einem Richtungsmuster durch die Luft fortpflanzt. Die Quelle der undichten Stelle lässt sich daher leicht orten, indem man dem lautesten Signal folgt. • Sobald Sie sich der Quelle der undichten Stelle nähern, kann die Lautstärke im Kopfhörer drastisch ansteigen. Die Empfindlichkeit des Detektors verringern, indem die (-) Seite der gelben Taste gedrückt wird, um den TMSU 1 auf einen angenehmen Hörpegel zurückzubringen. • Um den Detektor auszuschalten, die gelbe Taste loslassen. 4.2 Dauerbetrieb • Den kleinen Schalter auf der rechten Seite des Geräts nach unten schieben. Die LED Anzeige leuchtet nun auf: • Um die Lautstärke (Empfindlichkeit) des TMSU 1 zu erhöhen, auf die (+) Seite der gelben Taste drücken. Ist die gewünschte Empfindlichkeit erreicht, die gelbe Taste loslassen, um die Inspektion zu beginnen. Undichte Stellen werden normalerweise entdeckt, indem der Detektor vor und zurück sowie aufwärts und abwärts in Richtung Quelle der undichten Stelle bewegt wird. • Sobald das typische „Zischen“ einer undichten Stelle zu hören ist, in Richtung Quelle bewegen. Daran denken, dass sich Ultraschall in einem Richtungsmuster durch die SKF TMSU 1... -
Seite 21: Bemerkungen
Luft fortpflanzt. Die Quelle der undichten Stelle lässt sich daher leicht orten, indem man dem lautesten Signal folgt. • Sobald Sie sich der Quelle der undichten Stelle nähern, kann die Lautstärke im Kopfhörer drastisch ansteigen. Die Empfindlichkeit des Detektors verringern, indem die (-) Seite der gelben Taste gedrückt wird, um den TMSU 1 auf einen angenehmen Hörpegel zurückzubringen. • Um den Detektor auszuschalten, den Schalter an der Seite nach oben schieben. Die LED Anzeige erlischt nun. 5. Bemerkungen • Wird die Verstärkung geändert, ist ein kurzer Piepston im Kopfhörer zu vernehmen. • Der TMSU 1 kann entweder mit Alkali- (nicht aufladbaren) oder mit aufladbaren AA-Batterien verwendet werden. Jeweils nur zwei Batterien des gleichen Typs auf einmal verwenden. • Ist die Batterieladung zu gering, leuchtet die rote Betriebs-LED Anzeige nicht auf. Unterschreitet die verbleibende Batterieladung beim Betrieb die für den Betrieb noch akzeptable Höhe, wird der Benutzer durch ein akustisches Signal darauf hingewiesen (5 niederfrequente Piepstöne in Folge). • Aufladbare Batterien können nicht geladen werden, solange sie sich im TMSU 1 befinden. 6. Ersatzteile Bezeichnung Beschreibung TMSU 1-1 Handgerät TMSU 1-2 Headset (Kopfhörer) SKF TMSU 1... -
Seite 22: Recomendaciones De Seguridad
Datos técnicos ....................25 Funcionamiento .....................26 4.1 Funcionamiento no continuo ..................26 4.2 Funcionamiento continuo ...................26 Comentarios ....................27 Piezas de repuesto ..................27 Recomendaciones de seguridad • No exponga el equipo a manipulaciones bruscas o golpes fuertes. • Lea y siga siempre las instrucciones de funcionamiento. • La apertura de la carcasa del instrumento puede provocar una manipulación indebida y peligrosa y anula la garantía. • El equipo no debe ser utilizado en áreas donde exista peligro de explosión. • No exponga el equipo a demasiada humedad ni al contacto directo con el agua. • Todas las reparaciones deben ser realizadas por el servicio técnico SKF. • La utilización de auriculares distintos a los suministrados con el instrumento puede provocar daños internos al detector. Traducción de las instrucciones originales SKF TMSU 1... -
Seite 23: Declaración De Conformidad Ce
Declaración de Conformidad CE SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Países Bajos declara que el siguiente producto: Detector de fugas ultrasónico TMSU 1 de SKF ha sido diseñado y fabricado de acuerdo con la directiva de EUROPEAN ROHS DIRECTIVE 2011/65/EU LOw VOLTAgE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: general requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: general requirements. -
Seite 24: Introducción
1.1 Uso previsto Puede utilizarse para verificar la integridad de sistemas de aire comprimido, así como la estanqueidad de contenedores, camiones, autobuses, automóviles, sistemas de almacenamiento, revestimientos de edificios, paredes de contención, depósitos, vehículos recreativos, etc. 1.2 Principio de funcionamiento El principio de funcionamiento del TMSU 1 puede compararse con el de un micrófono especial, sensible únicamente a ultrasonidos de alta frecuencia. Un cristal piezoeléctrico sensible se utiliza como elemento sensor. Las ondas sonoras diminutas excitan el cristal, generando un impulso eléctrico que se amplifica y posteriormente se “heterodina” o se traduce en una frecuencia audible que el usuario puede oír a través de un par de auriculares con reducción de ruido. 1.3 Características distintivas • Cuando una fuga pasa de una presión alta a una baja, genera turbulencias. Estas turbulencias generan un componente acústico de frecuencia alta que es detectado por el elemento piezoeléctrico sensible, permitiendo al usuario guiar rápidamente el sensor al punto más ruidoso para señalar la fuga. • El TMSU 1 indica la presencia de una fuga produciendo una señal de calidad que representa realmente a esa fuga. De hecho, cada fuga tiene su propio sonido único. El TMSU 1 no produce un “pitido” sino una señal real, una “imagen” amplificada de ese sonido único. SKF TMSU 1... -
Seite 25: Descripción
3. Datos técnicos TMSU 1 Descripción Detector de fugas ultrasónico de SKF Controles Interruptor de funcionamiento continuo o no continuo Botón de caucho de silicona para controlar el inicio/ la parada del funcionamiento no continuo y el ajuste de volumen Amplificación 7 niveles: 20, 30, 40, 50, 60, 70 y 80 dB Sensor de ultrasonidos Sensor abierto con un diámetro de 16 mm (exterior de 19 mm), frecuencia central de 40kHz Frecuencias detectadas 38,4 kHz, ± 2 kHz (-3 dB) Salida de audio Conector con clavija estéreo de 6,35 mm (utilice únicamente los auriculares suministrados con la unidad) Alimentación Dos pilas alcalinas AA de 1,5 V. También pueden utilizarse pilas recargables pero el tiempo de uso se verá reducido Tiempo de uso ± 20 horas. Esto varía según: la carga de las pilas del detector, el nivel de amplificación utilizado y la calidad de las pilas Cuerpo Fabricado de láminas mecanizadas y ensambladas de poliestireno de alto impacto, resistente a golpes Dimensiones Cuerpo: 170 x 42 x 31 mm Longitud del tubo flexible: 400 mm Peso 412 gramos con las pilas Intervalo de De -10 ºC a + 50 ºC temperatura de funcionamiento SKF TMSU 1... -
Seite 26: Funcionamiento
• Para aumentar el volumen (sensibilidad) del TMSU 1 pulse el lado (+) del botón amarillo. Cuando se alcance la sensibilidad deseada, sujete todo el botón en la posición baja para empezar el estudio. Normalmente, las fugas se encuentran moviendo el detector hacia atrás y hacia delante y arriba y abajo en la dirección del origen de la fuga. • En cuanto escuche el típico sonido “sibilante” de una fuga, muévase hacia el origen. Recuerde que los ultrasonidos se desplazan por el aire de forma direccional. Por tanto, el origen de la fuga es fácil de señalar siguiendo la señal más ruidosa. • A medida que se acerque al origen de la fuga, el volumen de los auriculares puede aumentar espectacularmente. Reduzca la sensibilidad del detector pulsando el lado (-) del botón amarillo para que el TMSU 1 vuelva a encontrarse en un nivel de escucha cómodo. • Para apagar el detector, suelte el botón amarillo. 4.2 Funcionamiento continuo • Deslice hacia abajo el pequeño interruptor del lado derecho de la unidad, y el LED se encenderá: • Para aumentar el volumen (sensibilidad) del TMSU 1 pulse el lado (+) del botón amarillo. Cuando se haya alcanzado la sensibilidad deseada, suelte el botón amarillo y empiece el estudio. Normalmente, las fugas se encuentran moviendo el detector hacia atrás y hacia delante y arriba y abajo en la dirección del origen de la fuga. • En cuanto escuche el típico sonido “sibilante” de una fuga, muévase hacia el origen. Recuerde que los ultrasonidos se desplazan por el aire de forma direccional. Por tanto, el origen de la fuga es fácil de señalar siguiendo la señal más ruidosa. • A medida que se acerque al origen de la fuga, el volumen de los auriculares puede aumentar espectacularmente. Reduzca la sensibilidad del detector pulsando el lado SKF TMSU 1... -
Seite 27: Comentarios
(-) del botón amarillo para que el TMSU 1 vuelva a encontrarse en un nivel de escucha cómodo. • Para apagar el detector, deslice el interruptor del lateral hasta arriba para detener el funcionamiento. El LED se apagará. 5. Comentarios • Al cambiar la amplificación se escucha un breve pitido acústico en el auricular. • El TMSU 1 puede utilizarse con pilas alcalinas (no recargables) o con pilas AA recargables. Utilice únicamente dos pilas del mismo tipo cada vez. • Cuando la carga de las pilas sea demasiado baja, el LED de funcionamiento rojo no se encenderá. Cuando la carga restante de las pilas se sitúe por debajo de niveles aceptables durante el funcionamiento, el usuario será notificado con una señal acústica (5 pitidos de frecuencia baja consecutivos). • Las pilas recargables no pueden cargarse dentro del TMSU 1. 6. Piezas de repuesto Designación Descripción TMSU 1-1 unidad portátil TMSU 1-2 auriculares SKF TMSU 1... -
Seite 28: Norme Di Sicurezza
Funzionamento ....................32 4.1 Funzionamento non continuo ..................32 4.2 Funzionamento continuo ....................32 Osservazioni ....................33 Ricambi ......................33 Norme di sicurezza • Trattare l’apparecchiatura con delicatezza ed evitare che subisca urti violenti. • Leggere e seguire sempre le istruzioni per l’uso. • L’apertura della scatola dello strumento può dare luogo ad errate e pericolose manipolazioni e comportare l’annullamento della garanzia. • Lo strumento non deve essere impiegato in zone esposte a rischi di esplosione. • Non esporre lo strumento a umidità eccessiva o al contatto diretto con l’acqua. • Tutte le riparazioni devono essere effettuate presso un centro riparazioni SKF. • L’uso di un tipo di cuffie diverso da quello fornito insieme allo strumento può causare il danneggiamento interno del rilevatore. Traduzione delle istruzioni originali SKF TMSU 1... -
Seite 29: Dichiarazione Di Conformità Ce
Dichiarazione di Conformità CE Noi, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Paesi Bassi dichiariamo con la presente che il seguente prodotto: Rilevatore di perdite agli ultrasuoni SKF TMSU 1 è stato progettato e fabbricato in conformità della EUROPEAN ROHS DIRECTIVE 2011/65/EU LOw VOLTAgE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: general requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: general requirements. -
Seite 30: Introduzione
1. Introduzione Il rilevatore di perdite agli ultrasuoni SKF TMSU 1 è progettato per rilevare le perdite nei sistemi ad aria compressa, nei sistemi dei freni idraulici, nei sistemi a depressione, nei serbatoi di gas pressurizzato e negli scaricatori di condensa degli impianti a vapore. 1.1 Uso previsto Esso può essere utilizzato per verificare l’integrità dei sistemi di aria compressa e la tenuta ermetica di container, autocarri, autobus, vetture, sistemi di raccolta, involucri di edifici, pareti di contenimento, serbatoi, veicoli per il tempo libero, ecc. 1.2 Principio di funzionamento Il principio di funzionamento del TMSU 1 può essere paragonato a quello di uno speciale microfono sensibile solo agli ultrasuoni ad alta frequenza. Un cristallo piezoelettrico sensibile viene usato come elemento sensore. Le minuscole onde sonore eccitano il cristallo, creando un impulso elettrico che viene amplificato e quindi “trasformato” o tradotto in una frequenza udibile dall’utente attraverso le speciali cuffie di riduzione del rumore. 1.3 Caratteristiche esclusive • Una perdita, passando da un’alta ad una bassa pressione, crea una turbolenza. Questa turbolenza genera una componente acustica ad alta frequenza che viene rilevata dall’elemento piezoelettrico sensibile, permettendo all’utente di guidare rapidamente il sensore sul punto sonoro più forte per individuare la perdita. • Lo strumento TMSU 1 indica la presenza di una perdita producendo un segnale di qualità che è una reale rappresentazione di tale perdita. Difatti, ogni perdita ha un proprio suono esclusivo. Lo strumento TMSU 1 non produce un “bip”, bensì un segnale reale, ovvero una “immagine” amplificata di tale suono esclusivo. SKF TMSU 1... -
Seite 31: Descrizione
Rilevatore di perdite agli ultrasuoni SKF Controlli Interruttore di funzionamento continuo o non continuoPulsante di gomma al silicone per controllare il funzionamento non continuo arresto-avvio e la regolazione del volume Amplificazione 7 livelli: 20, 30, 40, 50, 60, 70 e 80 dB Sensore agli ultrasuoni Sensore aperto diametro 16 mm ( pollici Ø) (19 mm – pollici – esterno), frequenza centrale di 40kHz Frequenze rilevate 38,4 kHz, ± 2 kHz (-3 dB) Uscita audio Connettore a spinotto stereo da 6,35 mm ( pollici) (usare solo le cuffie fornite con l’unità) Alimentazione Due batterie AA alcaline da 1,5 V. Si possono usare anche le batterie ricaricabili, ma il tempo di utilizzo sarà ridotto Tempo di utilizzo ± 20 ore. Questo tempo varia in base a: stato di carica della batteria del rilevatore, livello di amplificazione utilizzato e qualità delle batterie Corpo Realizzato con fogli di polistirene lavorati e assemblati, con un’elevata resistenza agli urti Dimensioni Corpo: 170 x 42 x 31 mm (6.70 x 1.65 x 1.22 pollici) Lunghezza del tubo flessibile: 400 mm (15.75 pollici) Peso 412 grammi con le batterie (14.53 oz) Gamma temperature Da -10 ºC a + 50 ºC / da 14 ºF a 122 ºF operative SKF TMSU 1... -
Seite 32: Funzionamento
• Per aumentare il volume (sensibilità) dell’unità TMSU 1, premere il lato (+) del pulsante giallo. Una volta raggiunta la sensibilità desiderata, mantenere premuto verso il basso l’intero pulsante per iniziare il controllo. In genere, le perdite vengono rilevate muovendo il rilevatore avanti / indietro e su / giù in direzione della perdita. • Non appena si avverte il tipico “sibilo” di una perdita, portarsi verso l’origine di tale sibilo. Ricordare che gli ultrasuoni viaggiano attraverso l’aria seguendo una traiettoria rettilinea. Pertanto, è facile individuare l’origine della perdita seguendo il segnale più forte. • Man mano che ci si avvicina all’origine della perdita, il volume delle cuffie potrebbe aumentare repentinamente. Per ridurre la sensibilità del rilevatore, premere il lato (-) del pulsante giallo e riportare lo strumento TMSU 1 ad un livello di ascolto accettabile. • Per spegnere il rilevatore, rilasciare il pulsante giallo. 4.2 Funzionamento continuo • Fare scorrere verso il basso il piccolo interruttore sul lato destro dell’unità, fino a fondo corsa. Il LED si illuminerà. • Per aumentare il volume (sensibilità) dell’unità TMSU 1, premere il lato (+) del pulsante giallo. Una volta raggiunta la sensibilità desiderata, rilasciare il pulsante giallo e iniziare il controllo. In genere, le perdite vengono rilevate muovendo il rilevatore avanti / indietro e su / giù in direzione della perdita. • Non appena si avverte il tipico “sibilo” di una perdita, portarsi verso l’origine di tale sibilo. Ricordare che gli ultrasuoni viaggiano attraverso l’aria seguendo una traiettoria rettilinea. Pertanto, è facile individuare l’origine della perdita seguendo il segnale più forte. • Man mano che ci si avvicina all’origine della perdita, il volume delle cuffie potrebbe aumentare repentinamente. Per ridurre la sensibilità del rilevatore, premere il SKF TMSU 1... -
Seite 33: Osservazioni
• Per spegnere il rilevatore, fare scorrere verso l’alto l’interruttore posto sul fianco, fino a fondo corsa. Il LED si spegnerà. 5. Osservazioni • Durante la regolazione dell’amplificazione, nelle cuffie si sente un breve bip. • Il TMSU 1 può essere utilizzato con batterie AA alcaline (non ricaricabili), oppure ricaricabili. Usare solo due batterie dello stesso tipo alla volta. • Se la carica delle batterie non è sufficiente, il LED rosso di funzionamento non si illumina. Se la carica delle batterie scende al di sotto di un livello accettabile durante il funzionamento, lo strumento invia un segnale acustico all’utente (5 bip a bassa frequenza consecutivi). • Per essere messe in carica, le batterie ricaricabili devono essere estratte dall’unità del TMSU 1. 6. Ricambi Designazione Descrizione TMSU 1-1 unità portatile TMSU 1-2 cuffie SKF TMSU 1... - Seite 34 1.3 Utmärkande egenskaper ....................36 Beskrivning.....................37 2.1 Komponenter ........................37 Tekniska.data....................37 Användning.....................38 4.1 Ej kontinuerlig användning..................38 4.2 Kontinuerlig användning.....................38 Anmärkningar....................39 Reservdelar.....................39 Säkerhetsrekommendationer • Utsätt inte utrustningen för omild behandling eller kraftiga stötar. • Läs alltid igenom och följ bruksanvisningen. • Om instrumentets hölje öppnas kan det leda till farliga handhavandefel och garantin upphör att gälla. • Utrustningen får ej användas i områden med expolosionsrisk. • Utsätt inte utrustningen för hög luftfuktighet eller direktkontakt med vatten. • All reparation bör utföras av en SKF-serviceverkstad. • Om man använder några andra hörlurar än de som medföljer instrumentet kan det orsaka inre skador på detektorn. Översättning.av.de.ursprungliga.anvisningarna SKF TMSU 1...
-
Seite 35: Eg-Försäkran.om.överensstämmelse
EG-Försäkran om överensstämmelse SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Nederländerna deklarerar härmed att följande produkt: SKF läckagedetektor med ultraljud TMSU 1 har konstruerats och tillverkats i enlighet med EUROPEAN ROHS DIRECTIVE 2011/65/EU LOw VOLTAgE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: general requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: general requirements. Nieuwegein, Nederländerna, 21 Mars 2013 Sébastien David... -
Seite 36: Inledning
1. Inledning SKF läckagedetektor med ultraljud TMSU 1 är konstruerad för att detektera läckor i tryckluftsystem, pneumatiska bromssystem, vakuumsystem, komprimerade gaser i förvaring och ångfällor. 1.1 Avsedd användning Den kan användas för att bekräfta integriteten i tryckluftsystem, och tätheten hos containers, lastvagnar, bussar, bilar, förvaringssystem, byggnadsomslag, inneslutande väggar, tankar, fritidsfordon, etc. 1.2 Funktionsprincip Funktionsprincipen för TMSU 1 kan jämföras med en specialmikrofon som endast är känslig för högfrekventa ultraljud. En känslig piezoelektrisk kristall används som sensorelement. Ytterst små ljudvågor aktiverar kristallen, som skapar en elektrisk puls som förstärks och sedan “heterodyniseras” eller översätts till en hörbar frekvens som användaren kan höra i ett par brusreducerande hörlurar. 1.3 Utmärkande egenskaper • När en läcka går från högt till lågt tryck skapar den turbulens. Dessa turbulenser skapar en högfrekvent ljudkomponent som detekteras av det känsliga piezoelektriska elementet, vilket gör att användaren snabbt kan leda sensorn till punkten med starkast ljud för att på så sätt lokalisera läckan. • TMSU 1 indikerar förekomsten av en läcka genom att producera en kvalitetssignal som sant representerar den läckan. Varje läcka har nämligen sitt eget unika ljud. TMSU 1 producerar inte en “tutning” utan en riktig signal, en förstärkt “bild” av det unika ljudet. SKF TMSU 1... -
Seite 37: Beskrivning
TMSU 1 Beskrivning SKF läckagedetektor med ultraljud Kontroller Strömställare för kontinuerlig eller ej kontinuerlig användning. Knapp av silikongummi för att kontrollera stopp-start av ej kontinuerlig användning och volymjustering Förstärkning 7 nivåer: 20, 30, 40, 50, 60, 70 and 80 dB Ultraljudssensor Öppen sensor med 16 mm ( tum Ø) diameter(19 mm – ” tum Ø – yttre), centralfrekvens 40 kHz Detekterade frekvenser 38,4 kHz, ± 2 kHz (-3 dB) Audioutgång Stereojackanslutning, 6,35 mm ( tum) (använd endast hörlurarna som medföljer enheten) Ström Två alkaliska AA-batterier, 1,5 V. Uppladdningsbara batterier kan också användas men användningstiden minskar då Användningstid ± 20 timmar. Detta varierar beroende på: bl.a. batteriets laddning i detektorn, nivån som används på förstärkningen och kvaliteten på batterierna Kåpa Tillverkad av maskinbearbetade och ihopsatta plattor av slagtålig polystyren, stötsäker Dimensioner Kåpa: 170 x 42 x 31 mm (6.70 x 1.65 x 1.22 tum) Böjbara rörets längd: 400 mm (15.75 tum) Vikt 412 gram med batterier (14.53 ounce) Temperaturområde vid Från -10 ºC till + 50 ºC / 14 ºF till 122 ºF drift SKF TMSU 1... -
Seite 38: Användning
För att öka volymen (känsligheten) på TMSU 1 trycker man på (+)-sidan av den gula knappen. När önskad känslighet är uppnådd trycker man ner hela knappen för att börja undersökningen. Läckor hittas oftast genom att man rör detektorn fram och tillbaka och upp och ner i riktning mot läckans källa. • Så fort man hör det typiska “väsande” ljudet från en läcka flyttar man sig mot källan. Kom ihåg att ultraljud rör sig genom luften i ett riktningsmönster. Läckans källa är därför enkel att lokalisera genom att man följer den starkaste signalen. • När man närmar sig läckans källa kan volymen i hörlurarna höjas dramatiskt. Minska detektorns känslighet genom att trycka på (-)-sidan på den gula knappen för att återigen få en behaglig lyssningsvolym i TMSU 1. • För att stänga av detektorn släpper man den gula knappen. 4.2 Kontinuerlig användning • Skjut den lilla strömställaren på enhetens högra sida ner till botten. Lysdioden tänds. • För att öka volymen (känsligheten) på TMSU 1 trycker man på (+)-sidan av den gula knappen. När önskad känslighet uppnåtts släpper man den gula knappen och börjar undersökningen. Läckor hittas oftast genom att man rör detektorn fram och tillbaka och upp och ner i riktning mot läckans källa. • Så fort man hör det typiska “väsande” ljudet från en läcka flyttar man sig mot källan. Kom ihåg att ultraljud rör sig genom luften i ett riktningsmönster. Läckans källa är därför enkel att lokalisera genom att man följer den starkaste signalen. • När man närmar sig läckans källa kan volymen i hörlurarna höjas dramatiskt. Minska detektorns känslighet genom att trycka på (-)-sidan på den gula knappen för att återigen få en behaglig lyssningsvolym i TMSU 1. • För att stänga av detektorn skjuter man strömställaren på sidan upp till toppen för att avbryta användningen. Lysdioden släcks. SKF TMSU 1... -
Seite 39: Anmärkningar
5. Anmärkningar • Ett kort tut hörs i hörlurarna vid byte av förstärkningen. • TMSU 1 kan användas i kombination med antingen alkaliska (ej uppladdningsbara) eller uppladdningsbara AA-batterier. Använd alltid två batterier av samma typ samtidigt. • Om batteriet ger för lite ström kommer inte lysdioden att tändas. Om batteriladdningen sjunker under acceptabel nivå under användning kommer användaren att höra en akustisk signal (5 lågfrekventa tut i rad). • Uppladdningsbara batterier kan inte laddas upp medan de är kvar i TMSU 1. 6. Reservdelar Beteckning Beskrivning TMSU 1-1 handenhet TMSU 1-2 hörlurar SKF TMSU 1... -
Seite 40: Veiligheidsvoorschriften
2.1 Onderdelen ........................43 Technische.gegevens..................43 Bediening......................44 4.1 Niet-constant bedrijf ....................44 4.2 Constant bedrijf ......................44 Opmerkingen....................45 Reserveonderdelen..................45 Veiligheidsvoorschriften • Ga niet ruw met het apparaat om en voorkom hard stoten tegen het apparaat. • Lees altijd de bedieningshandleiding en neem deze in acht. • Het openen van de behuizing van het instrument kan leiden tot gevaarlijke verkeerde behandeling en het vervallen van de garantie. • Gebruik de apparatuur niet in explosiegevaarlijke omgevingen. • Stel het apparaat niet bloot aan hoge vochtigheid en vermijd rechtstreeks contact met water. • Laat alle reparaties door een SKF-servicecentrum uitvoeren. • Gebruik van een andere koptelefoon dan het bij het apparaat geleverde exemplaar kan interne schade aan de detector veroorzaken. Vertaling.van.de.originele.handleiding SKF TMSU 1... -
Seite 41: Ec-Conformiteitsverklaring
EC-conformiteitsverklaring Wij, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Nederland verklaren hierbij dat het volgende product: SKF.Ultrasone.Lekdectector. TMSU.1 is ontwikkeld en geproduceerd in overeenstemming met de EUROPEAN ROHS DIRECTIVE 2011/65/EU LOW VOLTAGE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: General requirements. Nieuwegein, Nederland Maart 2013 Sébastien David Manager Productontwikkeling en Kwaliteit SKF TMSU 1... -
Seite 42: Inleiding
1.. Inleiding De SKF Ultrasone Lekdetector TMSU 1 is bedoeld voor het detecteren van lekken in persluchtsystemen, pneumatische remsystemen, vacuümsystemen, drukgasopslag en condenspotten. 1.1. Gebruiksdoel Het apparaat kan worden gebruikt voor vaststelling van de betrouwbaarheid van persluchtsystemen en de dichtheid van containers, vrachtwagens, bussen, auto’s, opslagsystemen, omhullende oppervlakken van gebouwen, insluitmuren, tanks, campers, enz. 1.2. Werkingsprincipe Het werkingsprincipe van de TMSU 1 is vergelijkbaar met dat van een speciale microfoon die gevoelig is voor ultrageluid met hoge frequentie. Een gevoelige piëzo-elektrisch kristal dient als sensor. Minieme geluidsgolven stimuleren het kristal, wat een elektrische puls veroorzaakt die wordt versterkt en vervolgens gemengd of omgezet in een hoorbare frequentie die de gebruiker via een geluidsreducerende koptelefoon kan horen. 1.3. Onderscheidende.kenmerken • Als een lek van hoge naar lage druk gaat, veroorzaakt dit turbulentie. Deze turbulentie genereert een geluid met een hoge frequentie dat het gevoelige piëzo-elektrische element detecteert, waardoor de gebruiker de sensor snel naar het luidste punt kan leiden om zo het lek te lokaliseren. • De TMSU 1 geeft de aanwezigheid van een lek aan door een kwaliteitssignaal dat dit lek werkelijk weergeeft te produceren. In feite heeft ieder lek zijn eigen unieke geluid. TMSU 1 geeft geen ‘piep’ , maar een werkelijk signaal, een versterkte ‘weergave’ van dat unieke geluid. SKF TMSU 1... -
Seite 43: Beschrijving
SKF Ultrasone Lekdectector Bedieningselementen Schakelaar voor constant of niet-constant bedrijf. Knop van silicone voor het stoppen en starten van de niet- constante werking en afstelling van het volume Versterking 7 niveaus: 20, 30, 40, 50, 60, 70 en 80 dB Ultrageluidsensor Open sensor met een diameter van 16 mm ( inch Ø) (19 mm – inch Ø –buiten), centrale frequentie 40 kHz Gedetecteerde 38,4 kHz, ± 2 kHz (-3 dB) frequenties Geluidsuitgang Stereo stekkeraansluiting van 6,35 mm ( inch) (gebruik alleen de bij het aparaat geleverde koptelefoon) Voeding Twee alkaline AA batterijen, 1,5 V. Gebruik van oplaadbare batterijen is ook mogelijk, maar deze gaan minder lang mee Gebruiksduur ± 20 uur. Dit varieert afhankelijk van: de lading van de batterij in de detector, het gebruikte versterkingsniveau en de kwaliteit van de batterijen Behuizing Gemaakt van machinaal bewerkte en geassembleerde platen van stootvast polystyreen, schokbestendig Afmetingen Behuizing: 170 x 42 x 31 mm (6.70 x 1.65 x 1.22 inch) Lengte flexibele buis: 400 mm (15.75 inch) Gewicht 412 gram met batterijen (14.53 oz) Bedrijfstemperatuur -10 tot + 50 ºC / 14 ºF tot 122 ºF bereik SKF TMSU 1... -
Seite 44: Bediening
Druk om het volume (de gevoeligheid) van de TMSU 1 te verhogen op de (+) zijde van de gele knop. Houd als de gewenste gevoeligheid is bereikt de gehele knop ingedrukt om uw onderzoek te beginnen. Lekken worden doorgaans gevonden door de detector heen en weer en op en neer in de richting van de bron van de lekkage te bewegen. • Beweeg zodra u het typische ‘sissende’ geluid van een lek hoort in de richting van de bron. Vergeet niet dat ultrageluid in een gericht patroon door de lucht beweegt. Zo kunt u de bron van het lek eenvoudig lokaliseren door het luidste signaal te volgen. • Bij nadering van het lek kan het volume in de koptelefoon enorm toenemen. Verlaag de gevoeligheid van de detector door op de (-) zijde van de gele knop te drukken en zo de TMSU 1 tot een comfortabel luisterniveau terug te brengen. • Laat om de detector uit te schakelen de gele knop los. 4.2. Constant.bedrijf • Schuif de kleine schakelaar aan de rechterzijde van het apparaat maximaal omlaag. De LED gaat branden: • Druk om het volume (de gevoeligheid) van de TMSU 1 te verhogen op de (+) zijde van de gele knop. Laat als de gewenste gevoeligheid is bereikt de gehele knop los om uw onderzoek te beginnen. Lekken worden doorgaans gevonden door de detector heen en weer en op en neer in de richting van de bron van de lekkage te bewegen. • Beweeg zodra u het typische ‘sissende’ geluid van een lek hoort in de richting van de bron. Vergeet niet dat ultrageluid in een gericht patroon door de lucht beweegt. Zo kunt u de bron van het lek eenvoudig lokaliseren door het luidste signaal te volgen. • Bij nadering van het lek kan het volume in de koptelefoon enorm toenemen. Verlaag de gevoeligheid van de detector door op de (-) zijde van de gele knop te drukken en zo de TMSU 1 tot een comfortabel luisterniveau terug te brengen. • Schuif om de detector uit te schakelen de schakelaar aan de zijkant naar boven. De LED gaat uit. SKF TMSU 1... -
Seite 45: Opmerkingen
5.. Opmerkingen • Bij wijziging van de versterking klinkt een korte piep in de koptelefoon. • De TMSU 1 werkt zowel met alkalinebatterijen (niet oplaadbaar) als met oplaadbare AA batterijen. Gebruik uitsluitend twee dezelfde batterijen tegelijk. • De rode bedrijfs-LED brandt niet als de batterij te weinig spanning heeft. Als de resterende batterijspanning tijdens bedrijf onder het acceptabele bedrijfsniveau komt, wordt de gebruiker hierop attent gemaakt door middel van een geluidssignaal (5 lage piepen achter elkaar). • Verwijder oplaadbare batterijen voor het opladen uit de TMSU 1. 6.. Reserveonderdelen Benaming Beschrijving TMSU 1-1 handset TMSU 1-2 koptelefoon SKF TMSU 1... -
Seite 46: Recomendações De Segurança
4.1 Operação não contínua ....................50 4.2 Operação contínua ......................50 Comentários ....................51 Peças sobressalentes ..................51 Recomendações de segurança • Não exponha o equipamento ao manuseio descuidado ou a impactos fortes. • Leia e siga sempre as instruções de uso. • A abertura da caixa do instrumento pode provocar uma manipulação indevida e perigosa e anular a garantia. • O equipamento não deve ser usado em áreas sob risco de explosão. • Não exponha o equipamento a um nível de umidade elevado ou ao contato direto com água. • Todos os serviços de reparação devem ser feitos pelos serviços técnicos da SKF. • O uso de um fone de ouvido diferente do fornecido com o instrumento pode danificar o detector internamente. Tradução das instruções originais SKF TMSU 1... -
Seite 47: Declaração De Conformidade Ec
Declaração de conformidade EC SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein Holanda por meio desta declara que o produto a seguir: Detector de Vazamento por Ultrassom TMSU 1 SKF foi desenhado e fabricado em conformidade com a EUROPEAN ROHS DIRECTIVE 2011/65/EU LOw VOLTAgE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: general requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: general requirements. -
Seite 48: Introdução
1.1 Uso previsto Pode ser usado para verificar o bom estado de sistemas de ar comprimido e a vedação de containers, caminhões, ônibus, carros, sistemas de armazenagem, revestimentos de edifícios, muros de contenção, tanques, equipamentos de parques de diversão, etc. 1.2 Princípio de funcionamento O princípio de funcionamento do TMSU 1 pode ser comparado a um microfone especial, sensível apenas a ultra-sons de alta freqüência. Como elemento sensor é usado um cristal piezoelétrico sensível. Ondas sonoras mínimas estimulam o cristal, criando um impulso elétrico que é amplificado e depois “heterodinado” ou traduzido em uma freqüência audível que o usuário pode escutar através de fones de ouvido com redução sonora. 1.3 Funcionalidades de detecção • Segundo uma fuga passa de uma pressão alta para uma baixa, ela cria turbulências que geram um componente sonoro de alta freqüência, detectado pelo elemento piezoelétrico, permitindo que o usuário leve o sensor rapidamente até o ponto com o menor nível de ruído, para apontar a fuga. • O TMSU 1 gera um sinal com nível específico de qualidade para indicar a presença do tipo de fuga detectado. Cada fuga possui um som próprio. O TMSU 1 não gera um simples “bipe”, mas sim um sinal real, uma “imagem” amplificada daquele som específico. SKF TMSU 1... -
Seite 49: Descrição
TMSU 1 Descrição Detector de Fuga ultrassônico TMSU 1 da SKF Comandos Chave de operação contínua ou não contínua. Botão de borracha de silicone para controlar as interrupções e ativações da operação não contínua e o ajuste do volume Amplificação 7 níveis: 20, 30, 40, 50, 60, 70 e 80 dB Sensor ultrassônico Sensor aberto com 16 mm de diâmetro (Ø "). (Ø 19 mm – ” – exterior), freqüência central de 40 kHz Freqüências detectadas 38,4 kHz, ± 2 kHz (-3 dB) Saída de áudio Plugue estéreo de 6,35 mm ( "), para uso exclusivo com o fone de ouvido fornecido com o instrumento Alimentação elétrica Duas pilhas AA alcalinas de 1,5 V. Também é possível usar baterias recarregáveis, mas o tempo útil será reduzido Tempo útil ± 20 horas. Varia segundo a carga da pilha no detector, o nível de amplificação usado e a qualidade das pilhas Estrutura Fabricado em folhas de poliestireno de alta impacto usinadas e montadas, resistente a impactos Dimensões Estrutura: 170 x 42 x 31 mm Comprimento do tubo flexível: 400 mm Peso 412 gramas com as pilhas Faixa da temperatura de De -10ºC a + 50 ºC funcionamento SKF TMSU 1... -
Seite 50: Operação
• Assim que você ouvir o som “sibilante” típico de uma fuga, mova o detector na direção da origem. Lembre-se que os ultra-sons movem-se através do ar em um padrão direcional. Por isso, é fácil apontar a fuga seguindo o sinal mais baixo. • Enquanto você for se aproximando da origem da fuga, o volume nos fones de ouvido pode aumentar de modo significante. Para reduzir a sensibilidade do detector, pressione o lado (-) do botão amarelo e o TMSU 1 passa para um nível mais agradável de audição. • Para desligar o detector, solte o botão amarelo. 4.2 Operação contínua • Leve a pequena chave no lado direito da unidade até a parte de baixo. O LED acenderá: • Para aumentar o volume (sensibilidade) do TMSU 1, pressione o lado (+) do botão amarelo. Quando alcançar a sensibilidade desejada, solte o botão amarelo e comece a detecção. Geralmente, é preciso mover o detector para frente e para trás e para cima e para baixo na direção da origem da fuga. • Assim que você ouvir o som “sibilante” típico de uma fuga, mova o detector na direção da origem. Lembre-se que os ultra-sons movem-se através do ar em um padrão direcional. Por isso, é fácil apontar a fuga seguindo o sinal mais baixo. • Enquanto você for se aproximando da origem da fuga, o volume nos fones de ouvido pode aumentar de modo significante. Para reduzir a sensibilidade do detector, pressione o lado (-) do botão amarelo e o TMSU 1 passa para um nível mais agradável de audição. • Para desligar o detector, passe a chave lateral para a parte de cima e a operação será interrompida. O LED apagará. SKF TMSU 1... -
Seite 51: Comentários
5. Comentários • Segundo a amplificação for alterada, será ouvido um bipe no fone de ouvido. • O TMSU 1 pode ser usado com pilhas alcalinas (não recarregáveis) ou pilhas AA recarregáveis. Use apenas duas pilhas do mesmo tipo de cada vez. • Quando a carga da pilha estiver muito baixa, o LED vermelho de indicação do funcionamento não acenderá. Quando a carga restante da pilha cair abaixo de um nível aceitável de operação, o usuário ouvirá um sinal acústico (5 bipes consecutivos de baixa freqüência). • Não é possível recarregar as pilhas enquanto estiverem dentro do TMSU 1. 6. Peças sobressalentes Designação Descrição TMSU 1-1 handset TMSU 1-2 headset SKF TMSU 1... -
Seite 52: 安全需知
简介 ......................54 1.1 使用范围 ........................54 1.2 工作原理 ........................54 1.3 特点 ..........................54 描述 ......................55 2.1 组件 ..........................55 技术参数 ......................55 操作 ......................56 4.1 非连续工作 ........................56 4.2 连续工作 ........................56 注释 ......................57 备件 ......................57 安全需知 • 不要粗暴地对待或者重重地敲打该仪器。 • 请仔细阅读并遵从本说明书进行操作。 • 打开仪器封装的外壳，可能会带来操作上的危险，并使质保失效。 • 该仪器不能用于有爆炸危险的区域。 • 不要将该仪器置于高湿度的环境或者直接与水接触。 • 对该仪器的所有维修工作只能由SKF认可的维修中心进行。 • 使用除所配之外的耳机，可能会导致检测器的内部损坏。 SKF TMSU 1... -
Seite 53: 符合欧盟相关产品条例的声明
符合欧盟相关产品条例的声明 我们， SKF维护产品 Kelvinbaan 16 3439 MT Nieuwegein 荷兰 在此声明，以下产品： SKF超声波检漏仪 TMSU 1 的设计和制造遵从 EUROPEAN ROHS DIRECTIVE 2011/65/EU LOw VOLTAgE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: general requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: general requirements. Nieuwegein，荷兰, 2013年3月 Sébastien David 产品研发与质量经理 SKF TMSU 1... -
Seite 54: 使用范围
1.. 简介 SKF超声波检漏仪TMSU 1用于检测压缩空气系统、气动制动系统、真空系统、增压气 体贮存罐和蒸汽阀的泄漏。 1.1. 使用范围 超声波检漏仪可以用于检验压缩空气系统的整体性，集装箱、卡车、巴士、小汽车车 箱和储存设施、建筑物表层、围墙、储罐、游戏场运载工具等的紧密性。 1.2. 工作原理 超声波检漏仪TMSU 1可比作特殊的扩音 器，它只对高频的超声信号灵敏。 传感器元件为灵敏的压电晶体。微小的声波 激发晶体，产生电子脉冲，通过“电外差法” 转换为可以听见频率范围内的声音，使用者 可用随机提供的降噪耳机来侦听。 1.3. 特点 • 当从高压向低压泄漏时，流体会产生湍流。湍流产生的高频信号可为灵敏的压 电晶体元件检测到，使用者通过传感器扫描到声音最大的点来定位泄漏点。 • 超声波检漏仪TMSU 1生成的质量信号真实反应泄漏的存在。事实上，不同的泄 漏有它自身的声音形式。TMSU 1产生的不是电子装置的自发声，而是真实的信 号，即是对特定声音“形象”的放大。 SKF TMSU 1... -
Seite 55: 技术参数
2.1. 组件 SKF超声波检漏仪TMSU 1有两个主要的组件，带有控制和传感器的手持器部分和一对 耳机。 橡胶嘴用于受限的接触区。 3.. 技术参数 TMSU.1 SKF超声波检漏仪 描述 控制 连续或非连续工作模式切换 硅胶按钮用于控制启-停，连续-非连续工作模式和音量调节 7个音量水平：20, 30, 40, 50, 60, 70 和 80 dB 放大 超声传感器 开放式传感器，直径16 mm (19 mm –外部直径)，中心频率40 kHz 38.4 kHz, ± 2 kHz (-3 dB) 检测频率 声音输出 外螺纹连接器6.35 mm （请只使用随机提供的耳机） 2只碱性电池，1.5 V。也可以使用充电电池，但是每次工作时 电源 间会缩短。 ± 20 小时。具体使用时间与检测器里电池的充电、音量水平和 使用时间 电池质量有关 手柄 经车床加工的聚苯乙烯片组合，抗冲击。 外形尺寸 手柄：170 x 42 x 31 mm 柔性传感器管长：400 mm 412g，含电池 重量 -10 ºC 到 + 50 ºC 工作温度范围 SKF TMSU 1... -
Seite 56: 非连续工作
将超声波检漏仪手柄侧面上的小开关滑到顶部。 • 按住中央部位的黄色按钮，保持仪器处于工作状态。 • 要增大TMSU 1的音量（灵敏度），请按住黄色按钮（+）号侧，直到 获得了想要的灵敏度后，再向下按住整个按钮，以开始检测。通过向 前后和上下方面移动检测头，可以找到泄漏源的位置。 • 一旦您听到了典型的“嘶嘶”声，就是在向泄漏源方向上移动。请记 住，超声在空气中是以直线向外辐射传播的。跟踪到声音最大的点， 就找到了泄漏源。 • 如果您靠近了泄漏源，耳机里听到的声音会剧烈地增加。按住黄色按 钮的（-）号侧，降低传感器的灵敏度，让TMSU 1的音量回到听起来舒 服的水平。 • 要关闭检测器，请松开黄色按钮。 4.2. 连续工作 • 将超声波检漏仪手柄侧面上的小开关滑到底部。 LED灯会亮起来。 • 要增大TMSU 1的音量（灵敏度），请按住黄色按钮（+）号侧，直到 获得了想要的灵敏度后，再向下按住整个按钮，以开始检测。 通过向前后和上下方面移动检测头，可以找到泄漏源的位置。 • 一旦您听到了典型的“嘶嘶”声，就是在向泄漏源方向上移动。 请记住，超声在空气中是以直线向外辐射传播的。跟踪到声音最大的 点，就找到了泄漏源。 • 如果您靠近了泄漏源，耳机里听到的声音会剧烈地增加。按住黄色按 钮的（-）号侧，降低传感器的灵敏度，让TMSU 1的音量回到听起来舒 服的水平。 • 要关闭检测器，请将手柄侧面上的开关推到顶部以停止测量。 LED灯会熄灭。 SKF TMSU 1... - Seite 57 5.. 注释 • 改变音量时，耳机里有一个短暂的“哔哔”声。 • TMSU 1可以使用一次性的碱性电池或者所有AA型号的充电电池。每次使用相 同类型的两只电池。 • 电池电量很低时，红色的LED灯会亮起。在仪器工作时，当继续使用电量低的 电池直到低于可接受的水平，会有声音信号提示使用者（5次连续的低频 “哔哔”声）。 • 电池不能保持在TMSU 1里充电。 6.. 备件 订货号 描述 TMSU 1-1 耳机 TMSU 1-2 耳机 SKF TMSU 1...
-
Seite 58: Рекомендации По Безопасности
4.1 Непродолжительная работа ..................62 4.2 Продолжительное использование ................. 62 Замечания .....................63 Запасные части .....................63 Рекомендации по безопасности • Не подвергайте оборудование грубому обращению и ударным нагрузкам. • Всегда следуйте настоящей инструкции. • Открытие корпуса прибора может привести к повреждению, несчастным случаям и утрате гарантии. • Прибор не следует использовать во взрывоопасных зонах. • Не используйте прибор в условиях высокой влажности и воды. • Все ремонтные работы должны проводиться службами SKF. • Использование наушников, отличных от входящих в комплект поставки может привести к повреждению прибора. П еревод инструкции По эксПлуатации SKF TMSU 1... -
Seite 59: Декларация Соответствия Ec
Декларация соответствия EC Мы, SKF Maintenance Products Kelvinbaan 16 3439 MT Nieuwegein The Netherlands (Нидерланды) настоящим заявляем, что следующий продукт: Ультразвуковой детектор утечек SKF TMSU 1 был разработан и изготовлен в соответствии с: EUROPEAN ROHS DIRECTIVE 2011/65/EU LOw VOLTAgE DIRECTIVE 2006/95/EC EMC DIRECTIVE 2004/108/EC EN 61010 -1:2001 S afety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: general requirements. EN 61000-4-2:1995 E lectromagnetic compatibility (EMC) - Part 4-2 Electrostatic discharge immunity test. EN 61000-4-3:2002 E lectromagnetic compatibility (EMC) - Part 4-3 Radiated, radio frequency, electromagnetic field immunity test. EN 61326:2006 E lectrical equipment for measurement, control and laboratory use, EMC requirements - Part 1: general requirements. Nieuwegein, Нидерланды Март 2013 Себастьен Дэвид (Sébastien David) -
Seite 60: Введение
1.1 Использование по назначению Он может быть использован для проверки целостности систем сжатого воздуха, а также герметичность контейнеров, грузовых автомобилей, автобусов, автомобилей, систем хранения данных, ограждающих конструкций, сдерживания стены, танки, транспортные средства для отдыха и многое другое…. 1.2 Принцип работы Принцип работы TMSU 1 может быть сравнен со специальным микрофоном, чувствительным только к ультразвуку высокой частоты. Чувствительный пьезоэлектрический кристалл используется в качестве детектора. Звуковые волны возбуждают кристалл, создавая электрический импульс, который усиливается и передается в звуковую частоту, которая может быть слышна пользователем, с помощью шумопонижающих наушников. 1.3 Отличительные особенности • Т.к. утечки происходят из высокого давления в низкое, то они создают турбулентности. Эти турбулентности создают компоненту звука высокой частоты, которая определяется чувствительным пьезоэлектрическим элементом, позволяя пользователю направить прибор в сторону наиболее громкого звука для нахождения утечки. • TMSU 1 указывает наличие утечки, производя качественный сигнал, который действительно соответствует данной утечке. Фактически каждая утечка обладает собственным уникальным звуком. TMSU 1 не производит «бип», но реальный сигнал, усиленную «картину» этого звука. SKF TMSU 1... -
Seite 61: Описание
Ультразвуковой детектор утечек SKF Управление Переключатель продолжительной и непродолжительной работы Силиконовая кнопка контроля старта/стопа непродолжительной работы и настройки уровня Усиление 7 уровней: 20, 30, 40, 50, 60, 70 и 80 ДБ Ультразвуковой датчик Открытый датчик диаметром 16 мм ( д Ø) (19 мм – д Ø – наружный), с центральной частотой 40 кГц Определяемые частоты 38,4 кГц, ± 2 кГц (-3 ДБ) Аудио выход Стерео коннектор 6,35 мм ( д) (используйте только наушники, поставляемые с прибором) Питание Две алкалиновые батареи AA, 1,5 В. Аккумуляторы также могут использоваться, однако эт о приведет к снижению времени работы Время работы ± 20 часов. Этот диапазон обусловлен: используются ли аккумуляторные батареи, уровнем используемого усиления и качеством батарей Корпус Изготовлении из ударопрочного полистирола Размеры Корпус: 170 x 42 x 31 мм (6.70 x 1.65 x 1.22 д) Длина гибкой трубки: 400 мм (15.75 д) Вес 412 грамм с батареями (14.53 у) Диапазон рабочих -10 ºC до + 50 ºC / от 14 ºF до 122 ºF температур SKF TMSU 1... -
Seite 62: Эксплуатация
часть желтой кнопки. При достижении требуемой чувствительности удерживайте кнопку в положении вниз для начала исследования. Утечки ищутся перемещением прибора вверх-вниз и вправо-влево в зоне предполагаемых утечек. • Как только вы услышали типичный “шипящий” звук утечки продвигайтесь к источнику. Помните, что ультразвук распространяется направленно. Поэтому источник звука может быть найден простым следованием к наиболее громкой зоне. • Когда вы находитесь близко к источнику, звук в наушниках может сильно повыситься. Понизьте чувствительность детектора нажатием (-) стороны желтой кнопки для приведения TMSU 1 к уровню комфортного прослушивания. • Для отключения детектора отключите желтую кнопку. 4.2 Продолжительное использование • Сдвиньте малый переключатель с правой стороны прибора вниз до конца, Ж/К загорится. • Для увеличения уровня (чувствительности) TMSU 1 нажмите (+) часть желтой кнопки. При достижении требуемой чувствительности отпустите кнопку и начните исследование. Утечки ищутся перемещением прибора вверх-вниз и вправо-влево в зоне предполагаемых утечек. • Как только вы услышали типичный “шипящий” звук утечки продвигайтесь к источнику. Помните, что ультразвук распространяется направленно. Поэтому источник звука может быть найден простым следованием к наиболее громкой зоне. • Когда вы находитесь близко к источнику, звук в наушниках может сильно повыситься. Понизьте чувствительность детектора нажатием (-) стороны желтой кнопки для приведения TMSU 1 к уровню комфортного прослушивания. • Для выключении детектора сдвиньте переключатель с правой стороны наверх до половины. Ж/К отключится. SKF TMSU 1... -
Seite 63: Замечания
5. Замечания • Короткий звуковой сигнал будет слышен в наушниках при изменении усиления. • TMSU 1 может использоваться с алкалиновыми (незаряжаемыми) или аккумуляторами типа AA. Одновременно используйте только две батареи одного типа. • При слишком низком заряде батареи красны Ж/К сигнал не будет гореть. При снижении заряда батареи ниже допустимого уровня во время работы пользователь услышит акустический сигнал (5 последовательных низкочастотных сигналов). • Аккумуляторные батареи не заряжаются при использовании TMSU 1 6. Запасные части Обозначение Описание TMSU 1-1 Корпус TMSU 1-2 Наушники SKF TMSU 1... - Seite 64 La riproduzione, anche parziale, del contenuto di questa pubblicazione è consentita soltanto previa autorizzazione scritta della SKF. Nella stesura è stata dedicata la massima attenzione al fine di assicurare l’accuratezza dei dati, tuttavia non si possono accettare responsabilità per eventuali errori od omissioni, nonché...
