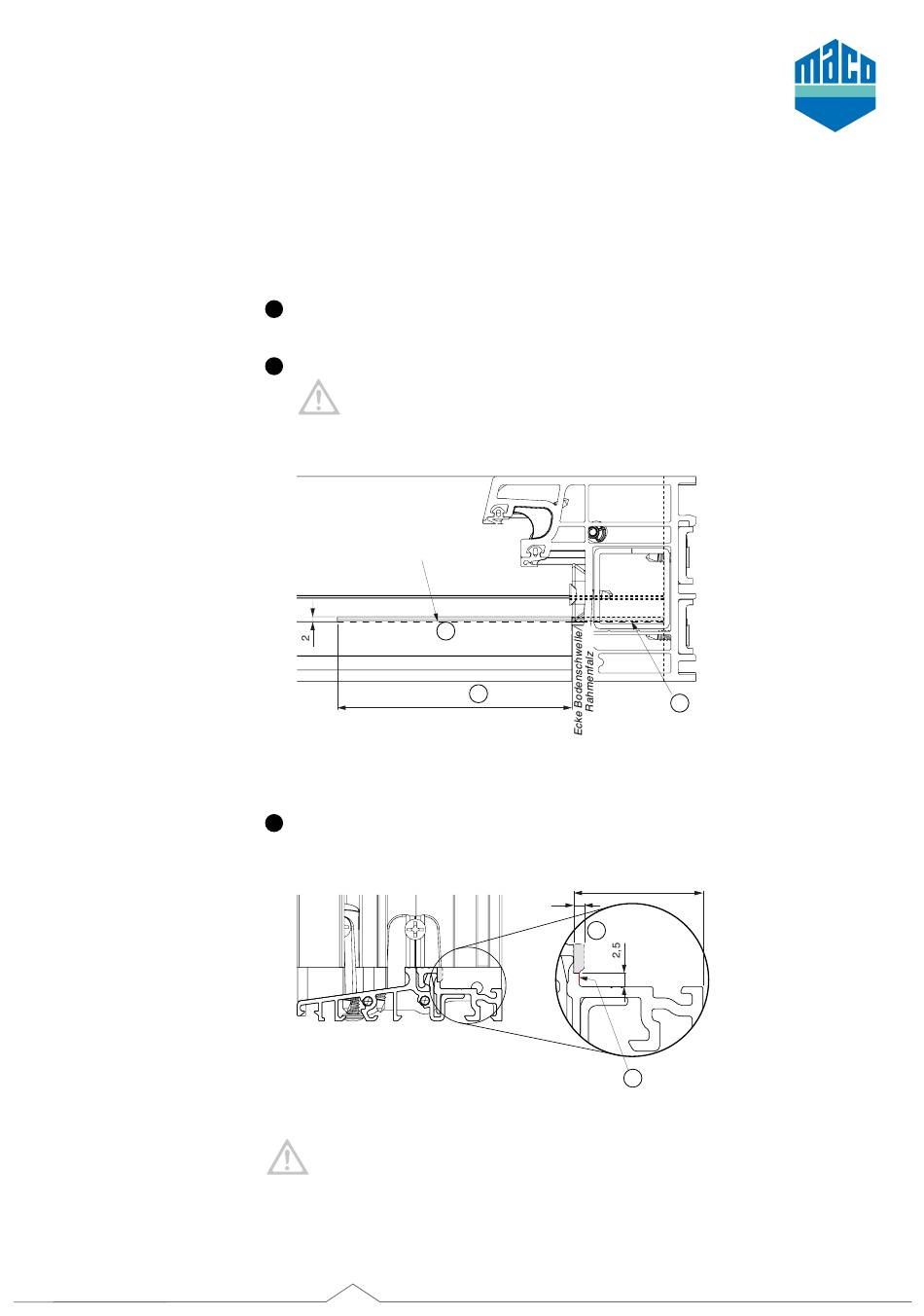

Einbau der Beschlagteile am Rahmen
1
B odenschwelle ablängen (Angaben des Herstellers beachten).
2
Ausnehmung für Ecklager fräsen.
F rästiefe siehe Punkt 3 - Schnittdarstellung
Fräsung für Bodenschwelle im
Bereich des Ecklagers
(gerader Anteil der Fräsung)
87
Bodenschwelle und Schwellenhalter mit Blendrahmen laut Vorgaben der Firma Grund-
3
meier KG verbinden.
D ie Grundplatte des Ecklagers muss hinten vollflächig an der Anschlagfläche anlie-
gen, um das maximale Flügelgewicht aufnehmen bzw. abtragen zu können!
FENSTER
· TÜREN · SCHIEBETÜREN
1
2
87
2
2
1
3
Fräsung im Bereich unter dem
Rahmenprofil zulässig
24
24
Anschlagfläche für Ecklager
4
muss bestehen bleiben
31
