GEFAHR!
Die Verschraubung der
Lagerteile muss den
Anforderungen der Richt-
linie TBDK (Gütegemein-
schaft Schlösser und
Beschläge -
www.schlossindustrie de)
bzw. der EN 13126-8
entsprechen!
WARNUNG!
Zur Verschraubung des
Falzecklagerbandes
möglichst lange Schrau-
ben verwenden.
Mindestens jedoch
Ø 4,0 x 40 mm!

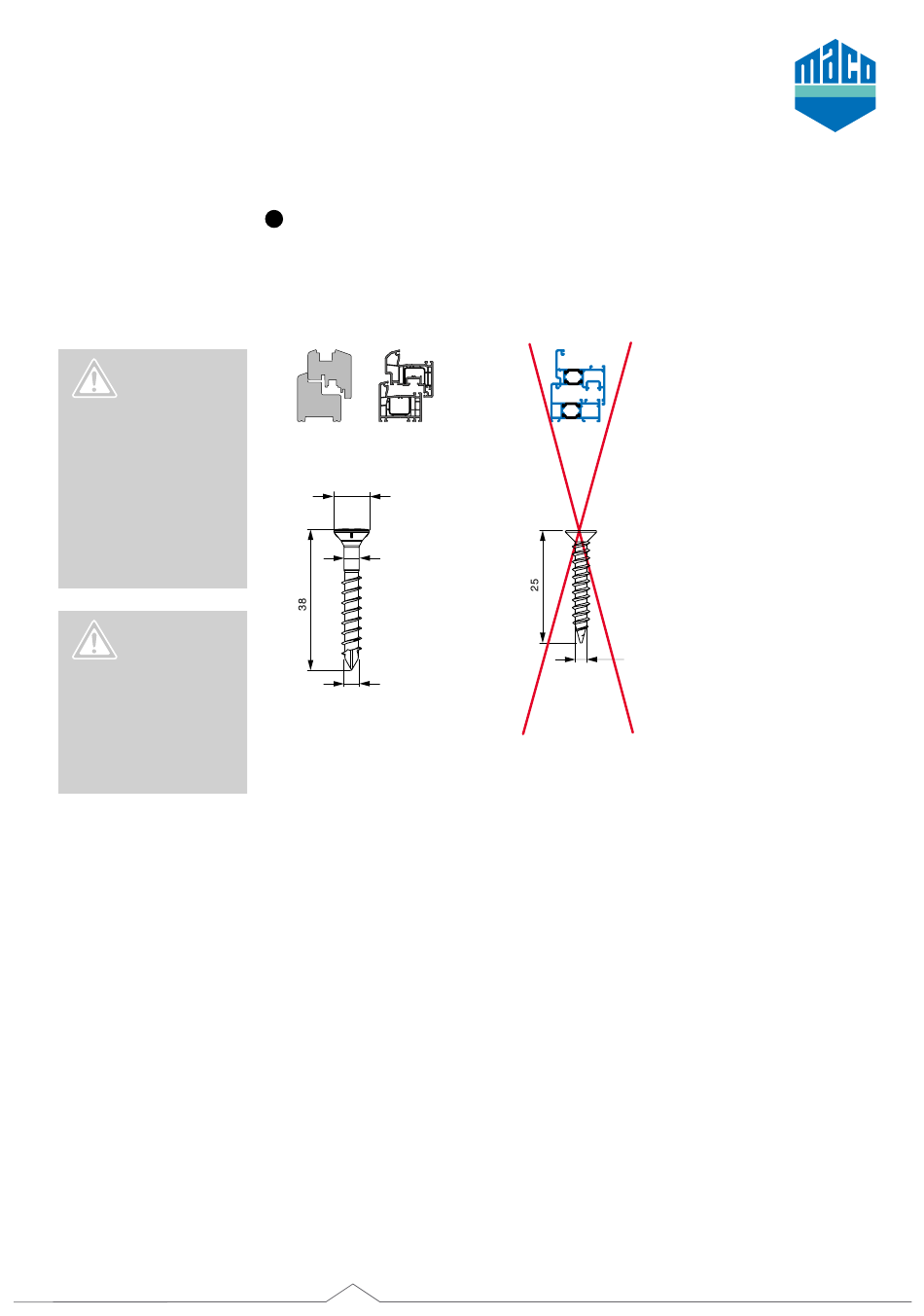

Schraubendimension
9
Zur Verschraubung der Eck- und Scherenlager muss in Holz und Kunststoff eine Son-
derschraube Ø 4,5 x 38 mm, Art. Nr. 362918 (Phillips) bzw. 367828 (TX 20), verwendet
werden.
Zur Verschraubung in Aluminium Blechschrauben Ø 3,9 x 25 mm verwenden.
∅7,2
∅4,5
∅4,5
№ 362918
№ 367828
Die Verschraubung muss bei PVC in die Stahlarmierung erfolgen. Andernfalls ist mit
uns Rücksprache zu halten!
FENSTER
· TÜREN · SCHIEBETÜREN
∅3,9
DIN 7982 C
9
