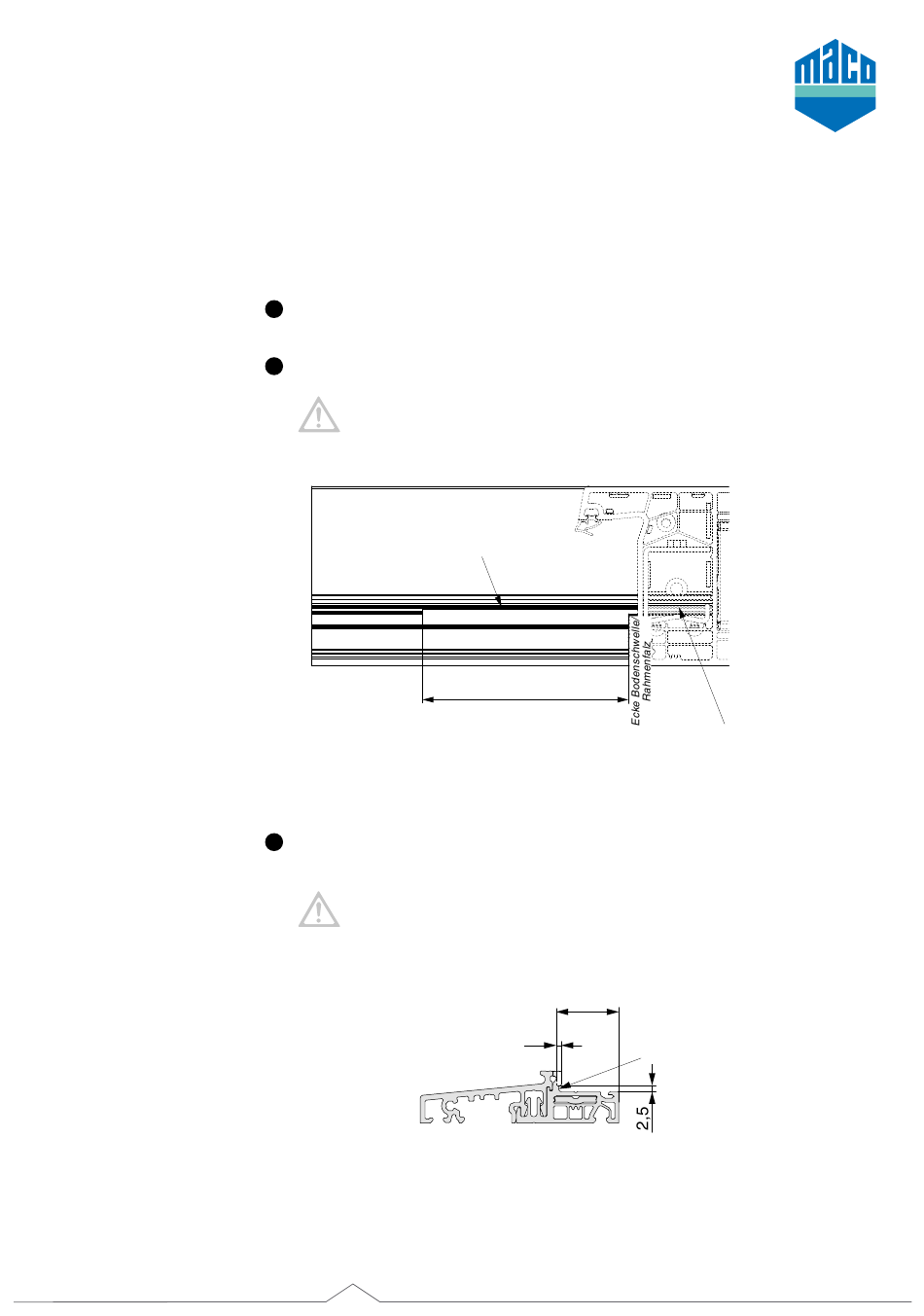

Einbau der Beschlagteile am Rahmen
B odenschwelle ablängen (Angaben des Herstellers beachten).
1
Ausnehmung für Ecklager fräsen.
2
Frästiefe siehe Punkt 3 - Schnittdarstellung
Fräsung für Bodenschwelle im
Bereich des Ecklagers
B odenschwelle und Schwellenhalter mit Blendrahmen laut Vorgaben der Firma Profine
3
GmbH verbinden.
Die Grundplatte des Ecklagers muss hinten vollflächig an der Anschlagfläche
anliegen, um das maximale Flügelgewicht aufnehmen bzw. abtragen zu können!
FENSTER
· TÜREN · SCHIEBETÜREN
87
(gerader Anteil der Fräsung)
24
2
Fräsung im Bereich unter dem
Rahmenprofil zulässig
Anschlagfläche für Ecklager
muss bestehen bleiben
81
