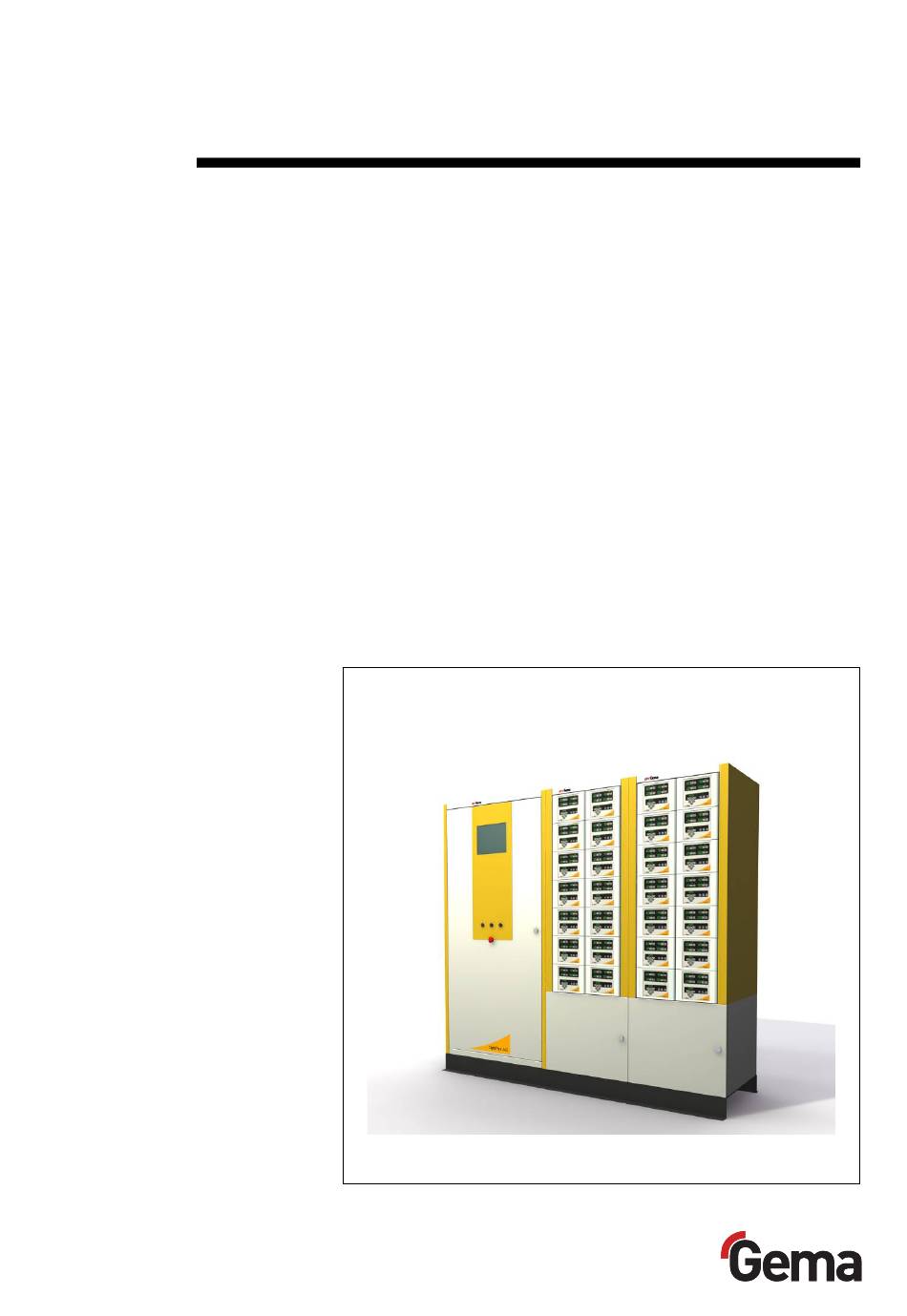

- Seite 1 Betriebsanleitung und Ersatzteilliste Steuersystem OptiFlex A2 (Typ AS04) Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
- Seite 3 Montagehinweise ..................19 Konfiguration .................... 19 Steuersystem OptiFlex A2 ............... 20 Steuersystem OptiFlex A2 mit OptiControl CM22 ........20 Steuersystem OptiFlex A2 mit Magic Control CM30 ....... 21 Inbetriebsetzung....................21 Allgemeine Informationen ................ 21 Netzanschluss ..................21 Druckluft ....................22 Inhaltsverzeichnis •...
- Seite 4 V 08/13 Schemas / Diagramme Steuersystem OptiFlex A2 - Pneumatikschema ........... 23 Ersatzteilliste Bestellen von Ersatzteilen ..................25 OptiFlex A2 Sockelschrank - Ersatzteilliste ............26 OptiFlex A2 Sockelschrank - Ersatzteile .............. 27 OptiFlex A2 - Einbauplatte ..................28 OptiFlex A2 - Einbauplatte ..................29 2 •...
- Seite 5 HINWEIS! gibt Anwendungstipps und nützliche Informationen Bestimmungsgemässe Verwendung 1. Das Steuersystem OptiFlex A2 ist nach dem geltenden Stand der Technik und den anerkannten sicherheitstechnischen Regeln ausschliesslich für den üblichen Einsatz zur Pulverlackbeschich- tung bestimmt. 2. Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäss.
- Seite 6 V 08/13 gesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. 3. Zur bestimmungsgemässen Verwendung gehört auch die Einhal- tung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Das Steuersystem OptiFlex A2 darf nur von Personen genutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet...
- Seite 7 Pulversprüheinrichtungen aufhalten! ACHTUNG! Wir weisen darauf hin, dass der Kunde selbst für den sicheren Ab- lauf verantwortlich ist. Die Firma Gema Switzerland GmbH haftet in keinem Fall für entstandene Schäden! Sicherheitsbewusstes Arbeiten Jede Person, die mit der Aufstellung, Inbetriebnahme Bedienung, War- tung und Reparatur der Pulversprüheinrichtung beauftragt ist, muss die...
- Seite 8 9. Tätigkeiten wie etwa Kontrolle der Pulverfluidisierung, Pistolen- hochspannung o.ä. werden bei eingeschalteter Pulversprühein- richtung ausgeführt. Hinweise auf Gefahrenquellen Strom/Spannung Es ist nochmals auf Abschaltprozeduren und drohende Lebensgefahr durch Starkstrom bei Nichtbeachtung hinzuweisen. Unter Spannung ste- 6 • Allgemeine Sicherheitshinweise OptiFlex A2...
- Seite 9 Sicherheitsgründen nicht gestattet. Bei Beschädigungen an der Pulversprüheinrichtung darf sie nicht weiter verwendet werden, der defekte Teil muss sofort ersetzt oder repariert werden. Es dürfen nur original Gema-Ersatzteile verwendet werden. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantie- anspruch.
- Seite 10 Reparaturen dürfen nur durch einen Fachmann oder durch autorisierte Gema-Reparaturstellen vorgenommen werden. Eigenmächtige, unbefug- te Eingriffe können zu Körperverletzungen und Sachschäden führen. Die Gewährleistung durch Gema Switzerland GmbH erlischt. Sicherheitsbestimmungen für die elektrostati- sche Pulverbeschichtung 1. Diese Einrichtung kann gefährlich sein, wenn sie nicht gemäss den Angaben in dieser Gebrauchsanleitung betrieben wird.
- Seite 11 IP-Schutzarten; Berührungs-, Fremdkörper- und Was- tisch: DIN 40050 serschutz für elektrische Betriebsmittel EN 60 204 iden- VDE-Bestimmungen für die elektrische Ausrüstung von tisch: DIN VDE Bearbeitungs- und Verarbeitungsmaschinen mit Nenn- 0113 spannungen bis 1000 V Allgemeine Sicherheitshinweise • 9 OptiFlex A2...
- Seite 12 Vor der Inbetriebnahme der Anlage muss kontrolliert werden, dass sich keine Fremdteile in der Kabine und den Rohrlei- tungen (Zu- und Abluft) befinden Es muss darauf geachtet werden, dass sämtliche Kompo- nenten der Anlage gemäss den örtlichen Vorschriften geer- det sind 10 • Allgemeine Sicherheitshinweise OptiFlex A2...
- Seite 13 Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrem Steuersystem OptiFlex A2 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur op- timalen Verwendung Ihres neuen Pulverbeschichtungssystems geben.
- Seite 15 Zuverlässigkeit im automatisierten Betrieb, komfortable Be- dienung und Sicherheit die herausragendsten Vorteile für den Anwender sind. Die flexible, modulare Struktur des Steuersystems OptiFlex A2 erlaubt ein einfaches und rasches Anpassen an alle Konfigurationsänderungen. Lieferumfang Der Lieferumfang ist abhängig von der Art und der Anzahl der eingesetz- ten Automatik-Steuereinheiten (weitere Informationen siehe im Kapitel "Steuersystem OptiFlex A2 - Komponenten").
- Seite 16 V 08/13 Steuersystem OptiFlex A2 - Komponenten Hinweis: Diese Komponenten werden anlagenspezifisch zusammengestellt. Weitere Informationen über die Komponenten sind den entspre- chenden Betriebsanleitungen zu entnehmen! OptiFlex A2 Steuerschrank Funktion Hauptschalter der Anlage Luftversorgung Max. 14 Plätze für Pistolen- oder Achsensteuerun- gen pro Steuerschrank Option: Master-Steuereinheit zur vollständigen In-...
- Seite 17 V 08/13 Niveausonde LM02 Funktion Niveauerfassung im Pulverbehälter Steuersystem OptiFlex A2 - mögliche Konfigurationen Automatikanlage Steuergeräte Fluidisierter Pulver- Hubgerät mit behälter mit Injektor Pistolen und Airmover Automatikanlage mit übergeordneter Steuerung Verriegelungen Steuergeräte Fluidisierter Pulverbehälter Hubgerät mit mit Injektor, Airmover und...
- Seite 19 V 08/13 Technische Daten Steuersystem OptiFlex A2 Elektrische Daten Steuersystem OptiFlex A2 100-240 VAC (CG06) Nenneingangsspannung 200-240 VAC (CR06) Frequenz 50/60 Hz 40 VA pro Pistole Anschlussleistung 1,1 kVA (CR06) Temperaturbereich (Betrieb) 0-40 °C Schutzart (Steuergeräte) IP54 Zulassung ATEX Zone 22...
- Seite 20 V 08/13 Abmessungen ICS-Schrank Steuersystem OptiFlex A2 Breite 1500 mm Tiefe 700 mm Höhe 1920 mm Hinweis: Weitere Angaben siehe in den Betriebsanleitungen der entspre- chenden Komponenten! 18 • Technische Daten OptiFlex A2...
- Seite 21 Maximal 14 Steuereinschübe können eingebaut werden. OptiFlex A2- Steuerschränke können ohne Zwischenraum seitlich aneinandergereiht, bzw. an einer Wand aufgestellt werden. Nicht benützte Öffnungen werden mit Blindplatten abgedeckt. Diese sind angeschraubt und können bei eventuellem Ausbau des OptiFlex A2- Steuersystems leicht entfernt werden. Inbetriebnahme • 19 OptiFlex A2...
- Seite 22 Steuersystem OptiFlex A2 - Aufstellung Steuersystem OptiFlex A2 mit OptiControl CM22 Master-Steuereinheit OptiControl CM22 Wahlweise: - Max. 12 Pistolensteuerungen CG06 oder gemischt mit: - Achsensteuerung CR06 - Pneumatik-FluidisiereinheitCA06 Steuersystem OptiFlex A2 mit OptiControl CM22 - Aufstellung 20 • Inbetriebnahme OptiFlex A2...
- Seite 23 V 08/13 Steuersystem OptiFlex A2 mit Magic Control CM30 Steuersystem OptiFlex A2 mit Magic Control CM30 Inbetriebsetzung Allgemeine Informationen Diese allgemeinen Informationen dienen dazu, eine Übersicht über die möglichen OptiFlex A2-Systemkombinationen zu vermitteln. Detaillierte Informationen sind den entsprechenden Betriebsanleitungen zu entnehmen! Netzanschluss Der Netzanschluss ist abhängig von dem Typ und der...
- Seite 24 V 08/13 Druckluft Das Steuersystem OptiFlex A2 erfordert lediglich einen Anschluss an das Hauptdruckluftnetz pro Steuerschrank Die Werte für die Druckluft sind in den technischen Da- ten ersichtlich Luftbedarf bei erhöhtem Pulverausstoss Das Steuersystem bietet die Möglichkeit, bei ausreichend dimensionierten Druckluftnetzen mit erhöhtem Pulverausstoss zu arbeiten.
- Seite 25 V 08/13 Schemas / Diagramme Steuersystem OptiFlex A2 - Pneumatikschema 1.1 IN OptiStar CG06 OptiAir CA06 Fluidluft Airmover Steuersystem OptiFlex A2 - Pneumatikschema Schemas / Diagramme • 23 OptiFlex A2...
- Seite 27 Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 25...
- Seite 28 V 08/13 OptiFlex A2 Sockelschrank - Ersatzteilliste Übergangsnippel - 1/2"a-M28a-1/2"i 1002 342 Sechskantmutter – M28x1,5 mm 1004 451 T-Stück - 1/2"a-1/2"i-1/2"i 223 301 Übergangsnippel - 1/4"i-1/2"a 1001 754 Verschlussstopfen - 1/2"a 1004 203 Druckschalter - 1-10 bar, 1/4"-PG7 233 757 Magnetventil - 1/2", NW 13,5 mm (ohne Pos.
- Seite 29 V 08/13 OptiFlex A2 Sockelschrank - Ersatzteile OptiFlex A2 Sockelschrank - Ersatzteile Ersatzteilliste • 27 OptiFlex A2...
- Seite 30 Querbrücker (1 auf 2) 238 392 Dreistockklemme - 2,5 mm², E/N/P, komplett 1002 617 Hinweis: Die Komponenten und die Bestückung der OptiFlex A2-Einbauplatte sind anlagespezifisch zusammengestellt! Weitere Informationen über die Komponenten sind den entspre- chenden Elektroschemas zu entnehmen! 28 • Ersatzteilliste...
- Seite 31 V 08/13 OptiFlex A2 - Einbauplatte OptiFlex A2 - Einbauplatte Ersatzteilliste • 29 OptiFlex A2...
