Auma AUMATIC AC 01.1 Handbuch Seite 8

Stellantriebs-Steuerung AUMATIC AC 01.1/ACExC 01.1
DTM (Device Type Manager) für FDT (Field Device Tool)
5. Allgemeines zur Bedienung des AUMATIC DTM
5.1. AUMATIC DTM starten
5.2. Hauptfenster

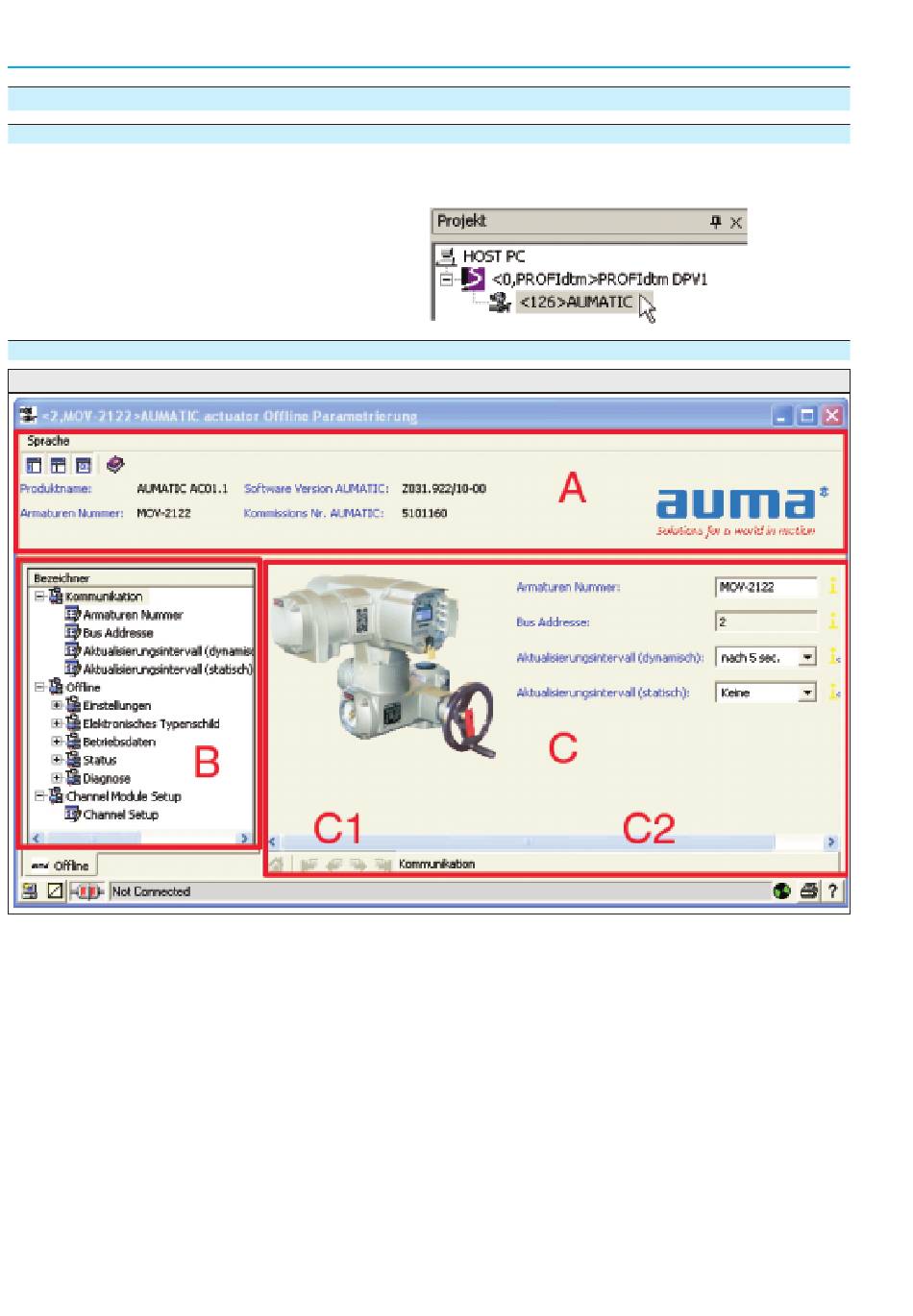

Bild 1
8
Der AUMATIC DTM wird bei PACTware über einen Doppelklick auf die im
Projektbaum projektierte AUMATIC gestartet.
Der Bereich A markiert den Header des AUMATIC DTM. Er zeigt typische
Bereich A
Merkmale des Gerätes an und dient dazu, auf einen Blick zu sehen, mit wel-
cher AUMATIC man arbeitet. Die Abbildung zeigt die AUMATIC im
Offline-Modus.
Bereich B Der Bereich B markiert die Baumansicht auf den AUMATIC DTM. Die
Baumansicht ist dazu gedacht, schnell zwischen den Parametern wechseln
zu können. Um Werte und Einheiten anzuzeigen, muss die Baumansicht
breiter geöffnet werden.
Bereich C Der Bereich C markiert die Hauptansicht der Parameter, das sogenannte
Display.
Mit den Navigationspfeilen (Markierung C1) kann man zwischen den einzel-
nen Displays navigieren. Ein Menü mit mehreren Parametern kann in meh-
rere Displays aufgeteilt werden und dient der logischen Gruppierung der
Parameter. Wenn für ein Menü nur ein Display mit allen Parametern definiert
ist, so sind die Navigationspfeile inaktiv und grau dargestellt.
Die Markierung C2 zeigt die Menübezeichnung des in diesem Augenblick
angezeigten Displays.
Handbuch
