Stellantriebs-Steuerung
AUMATIC AC 01.1/ACExC 01.1 Profibus DP-V1
7.
Profibus DP-V0 Kommunikationskanal
Der AUMATIC DTM unterstützt verschiedene Konfigurationen für den zykli-
schen Datenaustausch über Profibus DP (z.B. in Verbindung mit ABB Leit-
systemen). Je nach gewählter Konfiguration wird eine unterschiedliche
Anzahl von Kommunikationskanälen angeboten. Folgende Optionen stehen
zur Auswahl:
4 Byte Eingang, 4 Byte Ausgang, konsistent
8 Byte Eingang, 4 Byte Ausgang, konsistent
12 Byte Eingang, 4 Byte Ausgang, konsistent
16 Byte Eingang, 8 Byte Ausgang, konsistent
20 Byte Eingang, 8 Byte Ausgang, konsistent
6 Byte Eingang, 2 Byte Ausgang, konsistent
Die Einstellung des Kommunikationskanals erfolgt in der Offline Parameter-
isierung mit Hilfe des Parameters Channel Module Setup > Channel Setup.
Sämtliche Konfigurationen beziehen sich auf die Anordnung 1 des Prozess-
abbild Eingang, siehe folgende Abbildungen:

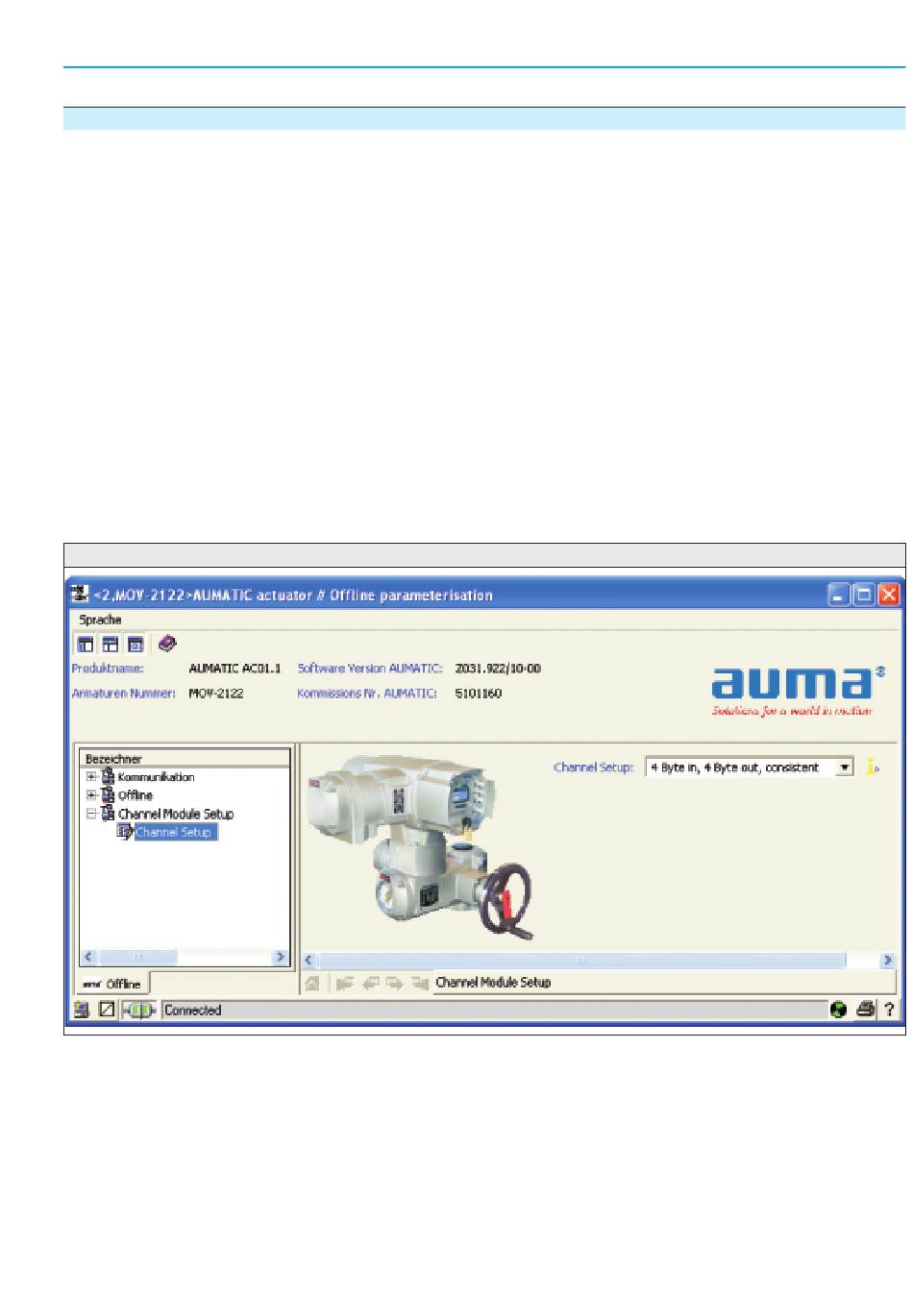

Bild 15
