ifm Programmierhandbuch ecomatmobile
ifm-Funktionselemente
>
NORM
Baustein-Typ = Funktionsbaustein (FB)
Baustein ist enthalten in Bibliothek ifm_CR0301_Vxxyyzz.LIB

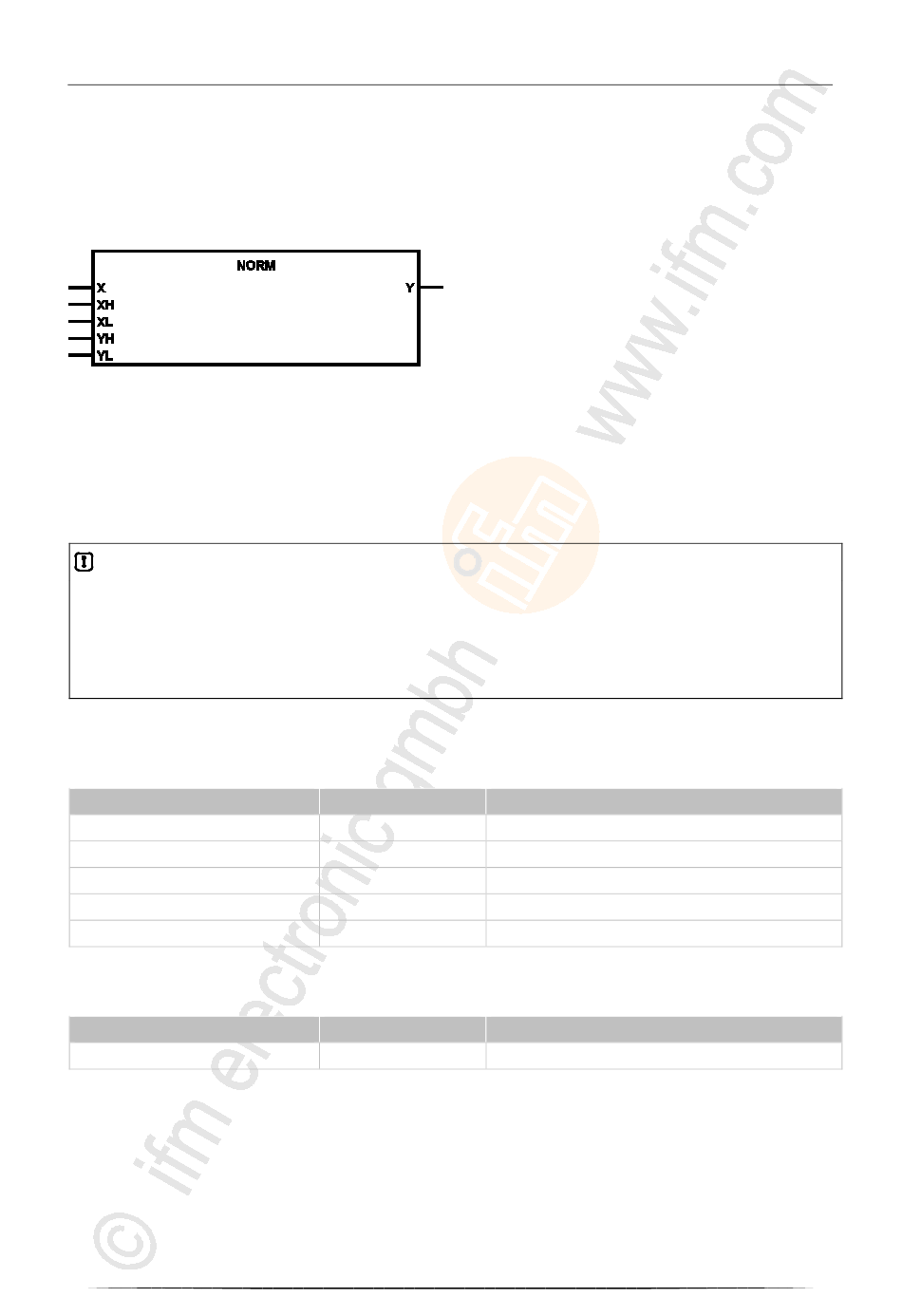

Symbol in CODESYS:
>
Beschreibung
NORM normiert einen Wert innerhalb festgelegter Grenzen auf einen Wert mit neuen Grenzen.
Der FB normiert einen Wert vom Typ WORD, der innerhalb der Grenzen XH und XL liegt, auf einen
Ausgangswert innerhalb der Grenzen YH und YL. Der FB wird z.B. bei der Erzeugung von PWM-
Werten aus analogen Eingangsgrößen genutzt.
HINWEIS
► Der Eingangswert für X muss sich im definierten Bereich zwischen XL und XH befinden!
Der FB prüft NICHT den Wert X auf Plausibilität.
>
Bedingt durch die Rundungsfehler können Abweichungen beim normierten Wert um 1 auftreten.
>
Werden die Grenzen (XH/XL oder YH/YL) invertiert angegeben, erfolgt auch die Normierung
invertiert.
>
Parameter der Eingänge
Parameter
X
XH
XL
YH
YL
>
Parameter der Ausgänge
Parameter
Y
CabinetController (CR0301) Laufzeitsystem V05.00.04
Datentyp
WORD
WORD
WORD
WORD
WORD
Datentyp
WORD
125
ifm-Bausteine für das Gerät CR0301
Beschreibung
Eingangswert
obere Grenze des Eingangswertebereichs [Inkremente]
untere Grenze des Eingangswertebereichs [Inkremente]
obere Grenze des Ausgangswertebereichs
untere Grenze des Ausgangswertebereichs
Beschreibung
Ausgangswert
